Einbauleuchte Gipskarton

[Fritz Schupferling]

Servicevertrags-Kunden kommen hier zum Download »

Mit dem vorliegenden Bibliothekselement werden Gipskarton-Einbauleuchten zum Einbauen

in abgehängte Decken und Wandvorsatzschalen in unterschiedlichen Varianten

erstellt.

Funktionen und Eigenschaften

Leuchtentyp: 6 Varianten

• Geometrieform im Grundriss: 5 Varianten
• (+ 3 Sonderformen Typ 6)
• diverse Abmessungen variabel
• Materialien variabel
• Grundrissdarstellungsart in 3 Varianten, wahlweise über die Modelldarstellung steuerbar
• SEO-Funktion (zum Herausschneiden von Deckenteilen)
• LICHT-Funktion wie bei ArchiCADLeuchten
• Einbau in Decke oder Wand
•

Das User Interface

Die Eingabe aller Parameter erfolgt über das User Interface, das ist der Reiter „Leuchte Gipskartonwand.“ im Dialogfeld der Bibliothekselemente.

Die Einstellungen erfolgen in logischer Reihenfolge Seite für Seite. Im folgenden wird die Parametereingabe für jede Seite erläutert, so dass die Funktionsweise des Leuchten-Objekts verständlich wird.

Seite 1: Allgemein

Wählen Sie links oben, ob die Leuchte in eine Decke oder eine Wand (90° gekippt) eingesetzt werden soll. Darunterwählen Sie die Grundrissgeometrieform aus 5 Varianten und rechts den Leuchtentyp aus 6 Varianten. Wählen Sie außerdem die Oberflächenmaterialien für Gipskarton, Leuchtenkorpus, Leuchten-Streuscheibe, Leuchtstoffröhre. Falls Sie Leuchtentyp 6 gewählt haben, erhalten Sie eine neue 2. Seite im Einstellungsdialog (siehe Seite 1a), wo Sie weitere Grundriss-Geometrieformen für diesen speziellen Leuchtentyp auswählen können. Bei verschiedenen (nicht symmetrischen) Leuchtentypen können Sie außerdem wählen, ob die Leuchte nach links oder rechts ausgerichtet ist.

Seite 1 A: Sonderformen für Typ 6

Im oberen Popupfeld können Sie wählen, ob für Leuchtentyp 6 Standardformen oder (runde) Sonderformern als Grundrisstyp angewendet werden sollen. Bei Standardformen haben Sie die gleiche Auswahl wie auf Seite 1. Bei Sonderformen haben Sie die Auswahl unter 3 Typen mit abgerundeten Ecken. Bodenradius und Länge der geraden Teilstücke sind einstellbar, ebenso die Ausrichtung links oder rechts. Da alle Sonderformen geschlossene Gebilde sind, können Sie den inneren Bereich automatisch mit Gipskarton schließen lassen. Leider ist es technisch nicht möglich, bei den Sonderformen eine 100% saubere Verschneidung zu den GKDecken zu erhalten.

Seite 2: 2D Allgemein

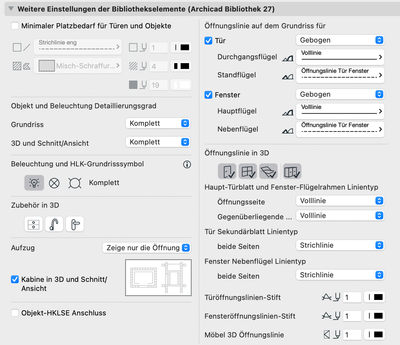

Im oberen Popupfeld können Sie wählen, ob die Grundrissdarstellung entsprechend den Einstellungen der Modelldarstellung (genau spezifiziert auf den folgenden 3 Seiten) oder entsprechend einer von folgenden 3 Darstellungsvarianten angezeigt werden soll:  Komplett Elektrik Deckenspiegel (wobei üblicherweise „Komplett“ die Standardgrundrissdarstellung repräsentiert, „Elektrik“ eine spezielle Darstellung für Elektropläne, „Deckenspiegel“ die Darstellung für Deckenspiegel- Pläne).

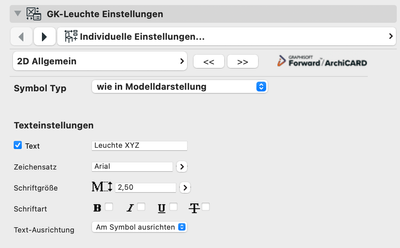

Auf den folgenden 3 Seiten können Sie die genannten 3 Varianten einzeln spezifizieren. Die Steuerung über die Modelldarstellung bietet den entscheidenden Vorteil, dass für unterschiedliche Ausschnitte automatisch unterschiedliche Grundrissdarstellungsarten angezeigt werden. Wenn Sie in der Modelldarstellung für jede Variante eine Darstellung speichern (nachdem Sie dort ebenfalls unter Komplett, Elektrik, Deckenspiegel gewählt haben), können Sie jedem gewünschten Ausschnitt eine der 3 gespeicherten Modelldarstellungen zuweisen. Im unteren Bereich der Seite können Sie einen Grundrisstext hinzufügen und dessen Attribute festlegen.

Seite 3 - 5: Grundrissdarstellungsvarianten

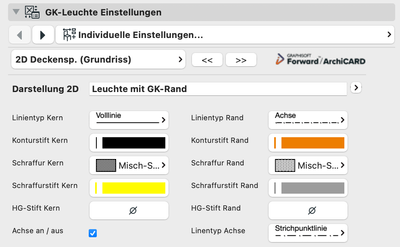

Auf diesen 3 Seiten spezifizieren Sie die Grundrissdarstellung für die 3 Varianten „Komplett“, „Elektrik“ und „Deckenspiegel“. Die Einstellungsmöglichkeiten sind auf allen 3 Seiten identisch. Ganz oben wählen Sie, ob der Gipskarton-Rand im Grundriss mit angezeigt werden soll oder ausschließlich der Leuchtenkörper (ohne GK-Bestandteile). Wenn Sie „mit GK-Rand“ wählen, erscheinen auf der rechten Hälfte der User-Interface-Seite die Einstellungsmöglichkeiten für den Rand, ansonsten nur auf der linken Seite die für die Leuchte.  Stellen Sie hier folgende Attribute ein: Linientyp Kern (und Rand) Konturstift Kern (und Rand) Schraffurtyp Kern (und Rand) Schraffurstift Kern (und Rand) Hintergrundstift Kern und (und Rand) Anzeige der Mittelachse des Leuchtenkörpers, sowie deren Linientyp Bei Wandleuchten erscheinen rechts nicht die Einstellmöglichkeiten, wenn Sie „mit GK-Rand“ wählen, da der Rand der 90° gekippten Leuchte im Grundriss nicht sichtbar ist.

Seite 6: Material | Schraffur | Stifte

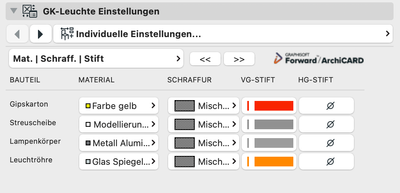

Hier werden folgende Parameter eingegeben: Material, Schraffur, Vordergrundstift und Hintergrundstift für die Darstellung in 3D und in den Schnitten für die Bauteile Gipskarton, Streuscheibe, Leuchtenkorpus und Leuchstoffröhre.

Seite 7: Licht

Stellen Sie hier die LICHT-Parameter entsprechend den LICHT-Parametern bei anderen Archicad-Leuchten-Objekten ein.

Allgemeine Hinweise

Bitte beachten Sie folgende Punkte beim Platzieren dieser Leuchtenobjekte:

1. Die Gipskartonbauteile der Leuchten besitzen eine Stärke von 12,5 mm; planen Sie Ihre abgehängte GK-Decken bzw. Vorsatzschalen in entsprechender Stärke.
2. Setzen Sie die Leuchten mit einem Höhenwert entsprechend Unterkante abgehängter Decke ein.
3. Wenn Sie eine Leuchte „in“ einer abgehängten GK-Schale platziert haben, markieren Sie die Decke und rufen den Solid-Element-Befehl auf (Menü: Planung >> Solid-Element-Befehle). In dem Einstellungsdialog ist die Decke dann als Zielelement übernommen worden (wenn die Decke aktiviert war). Aktivieren Sie die Leuchte(n) und klicken auf „Operatorelemente übernehmen). Als Bearbeitungsart wählen Sie nur „Abzug“ (grundeingestellt) und klicken anschließend auf „Ausführen“. Ein Unsichtbaren Körper schneidet dann in der Decke den notwendigen Platz heraus, so dass anschließend Decke und Leuchte von unten sauber verschnitten sind; beachten Sie, dass die Materialien von Leuchte (GK) und Decke identisch sind.
4. Der Leuchtentyp 6 ist für versetzte Gipskartondecke gedacht; man muss also GK-Decken in 2 unterschiedlichen Höhenlagen planen, die an die GK-Elemente der Leuchten anschließen. Dieser Leuchtentyp besitzt keine „Endkappen“; deshalb sollte eine Leuchte dieses Typs immer von Wand zu Wand gehen oder eine geschlossene eckige oder runde Form besitzen. Da beim SEO-Befehl nicht automatisch beiden Decken gleichzeitig herausgeschnitten werden können, müssen Sie die obere Decke immer „Per Hand“ an das Gipskartonelement der Leuchte heranführen.

Anmerkung:

Die Abmessungen (Längenmaße) sind frei variabel, es lassen sich damit eventuell Leuchten planen, welche von Herstellern am Markt gar nicht abgedeckt sind; daher prüfen Sie bitte bei Ihren Planungen, ob Sie Abmessungen Verwenden, welche am Markt auch verfügbar sind.
