- Primeiro Pavimento: 3000;
- Pavimento Térreo: 4000;
- Subsolo: 2700.

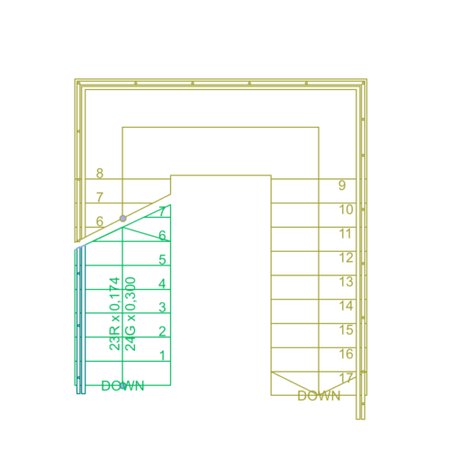

As plantas dos diferentes níveis são coloridas com cores específicas para facilitar a compreensão da planta. Vejamos as definições básicas desta planta que compõem a representação a seguir.
Leiautes na visualização de planta

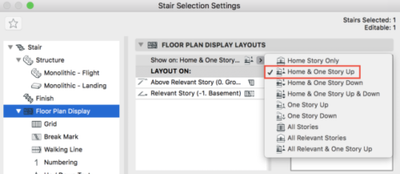

Utilize o pop-up em Leiautes de exibição em planta para definir os pisos nos quais o símbolo 2D da escada deve ser exibido. A aposta mais segura para escadas é usar o "Piso Origem & um Piso Acima", já que a escada precisa ser vista um pavimento acima, e desta forma podemos evitar alguns problemas que podem surgir da definição da escada para "Todos os Pisos Relevantes", como por exemplo, ser visualizada em pisos inesperadas se a escada for ligeiramente movida verticalmente. Um Piso Relevante é aquela que a escada intercepta fisicamente.
Leiaute ativado (exibição da Escada em cada pavimento)
Em Leiaute ativado clique no nome do Piso e escolha como exibir a escada nesse piso:
- Marca de Interrupção: Com ou sem marca de quebra;
- Atributos Visíveis vs. Invisíveis: Para usar atributos Visíveis ou Invisíveis nas partes exibidas da Escada. O conjunto de atributos (para partes visíveis e invisíveis) é definido para cada componente do símbolo em sua própria página de definições.
Use a visualização para ter uma ideia da exibição 2D da escada em cada pavimento.

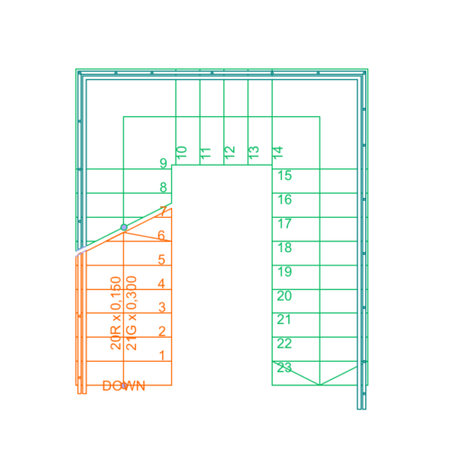

Símbolo 2D do nível do Subsolo
Leiaute de Visualização em Planta: Acima do Piso Relevante (casa), a escada deve estar visível. Para todas as plantas usamos a definição "Piso de Origem & Um Piso Abaixo". Leiaute ativado: No Piso de Origem, a escada deve ser visível apenas até a marca de interrupção e ser representada com uma linha oculta acima da marca de interrupção. Acima do Piso Relevante, a escada deve ser visível apenas acima da marca de interrupção. As capturas de tela mostram as opções correspondentes.
|
|---|
|
Símbolo 2D ao nível do solo
Leiaute de Visualização em Planta: Acima do Piso Relevante (Origem), a escada deve estar visível. Para todas as plantas usamos a definição "Piso de Origem & Um Piso Acima". Leiaute ativado: No Piso de Origem a escada deve ser visível apenas até a marca de interrupção. Acima do piso relevante, a escada deve ser visível apenas acima da marca de interrupção. As capturas de tela mostram as opções correspondentes.
|
|---|
|
Símbolo 2D do 1º pavimento
Leiaute de Visualização em Planta: Acima do Piso Relevante (Origem), a escada deve estar visível. Para todas as plantas usamos a definição "Piso de Origem & Um Piso Acima". Leiaute ativado: No Piso de Origem a escada deve ser visível apenas até a marca de interrupção. Acima do Piso Relevante, a escada deve ser visível apenas acima da marca de interrupção. As capturas de tela mostram as opções correspondentes.
|
|---|
|
Definições da escada: Componentes do símbolo
Os componentes de símbolo estão disponíveis para o menu Visualização da Planta e para o menu Visualização Planta de Teto Refletida das Definições da Escada. Os componentes do símbolo podem ser definidos:
- Por Opções de Visualização de Modelo ou;
- Por definições.
Símbolos por Opções de Visualização do Modelo
Marque esta opção para mostrar/ocultar os componentes 2D da escada conforme definido em Documentação > Visualização do Modelo > Opções de Visualização do Modelo.
Símbolos por definições
Selecione essa escada, abra suas definições e desmarque por Opções de Visualização do Modelo. Na lista abaixo, desmarque os itens (por exemplo, Descrição, Numeração) que você não precisa ver na escada. A marca de Grelha e Interrupção não pode ser ocultada. Se você personalizou a visibilidade dos componentes do Símbolo, para esta escada os símbolos sempre aparecerão conforme você definiu, independentemente da definição atual das Opções de Visualização do Modelo! Personalizar as definições individuais de uma escada pode ser vantajoso, por exemplo, se em um edifício reformado você tiver uma escada existente ao lado de uma nova escada e desejar que elas sejam exibidas de forma diferente para que a escada existente tenha a mesma aparência de cada OVM.
Definições de Escada: Substituições de símbolos
Essas definições estão disponíveis para o menu Visualização de Planta e Visualização Planta de Teto Refletido das Definições da Escada. As definições são independentes das Opções de Visualização do Modelo. Use-os para aplicar opcionalmente substituições à exibição de todo o símbolo 2D da escada (Linhas, Canetas, Tramas).
Definições de Escada: Definir atributos para cada componente de símbolo de escada
Para definir atributos, escolha um componente Símbolo na estrutura das Definições da Escada para acessar suas definições. A numeração, o texto PARA CIMA e PARA BAIXO, a seta, o ponto e a descrição são todos editáveis nas "Definições", bem como entrando no modo de Edição e arrastando pontos de acesso para mover e rotacionar.
Grelha

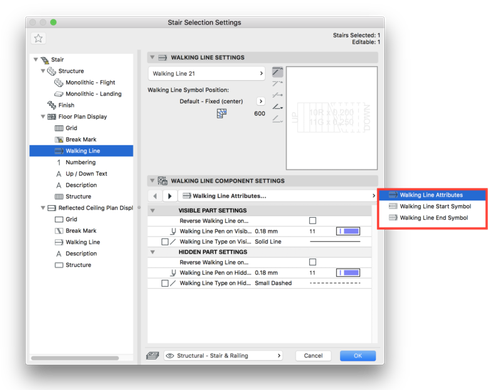

Escolha o componente Grelha no menu pop-up e defina os atributos do componente no painel inferior - separadamente para as partes Visível e Invisível do símbolo, conforme aplicável.
Símbolo de marca de interrupção
Use esses controles para escolher um símbolo de marca de interrupção (integrado ou ziguezague) e para definir a posição e o ângulo da marca de quebra, bem como seus atributos.
Você pode editar o símbolo da Marca de Interrupção graficamente, após selecioná-lo no modo Edição (Visualização do Símbolo). A captura de tela mostra o movimento da seta e do ponto da linha móvel no modo de Edição.
Símbolo de Linha de Subida
Os atributos da linha de subida e os símbolos de início e fim da linha de subida podem ser ajustados nas guias.
E o símbolo de fim pode ser escolhido em Definições do componente da linha de subida.
Símbolo de numeração
Por padrão, a numeração se aplica aos Espelhos (a caixa "Numeração dos Espelhos" está marcada). Desmarque esta opção se desejar numerar os Pisos. Existem uma série de opções de numeração:
- A numeração pode começar em um Piso diferente do primeiro, isso pode ser vantajoso, por exemplo, em uma escada bullnose, onde os dois primeiros pisos não devem ser numerados;
- A numeração pode ser exibida em todos ou em todos os enésimos pisos;
- Pode ser parado em um piso escolhido (ou espelho).

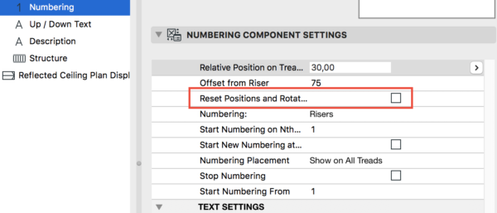

Assim que um elemento for movido, por exemplo a numeração e a descrição, a janela de definições oferecerá a redefinição ao status original.
Texto para Sobe/Desce

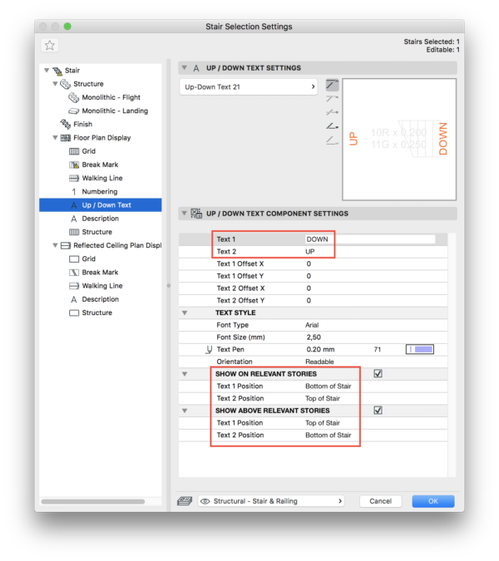

O texto Sobe/Desce pode ser personalizado para qualquer outro texto desejado. Cuidado com a correspondência de Texto 1 e Texto 2 com as posições Texto 1 e Texto 2!
Descrição

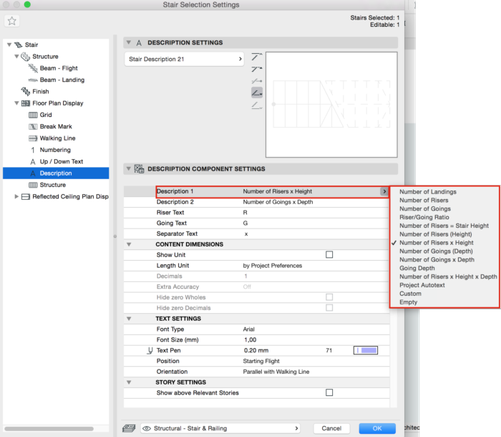

Você pode editar (mover ou rotacionar) a descrição graficamente, bem como nas definições, após selecioná-las no modo de edição (Visualização de Símbolos). Há uma ampla gama de descrições para escolher:
- Opções padrão disponíveis;
- Opções personalizadas;
- Texto automático ou;
- Desativando a descrição completamente.
A captura de tela abaixo mostra a opção de autotexto carregada como descrição.

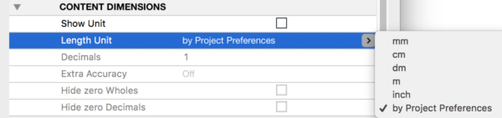

As unidades de medida exibidas também podem ser personalizadas aqui:
Estrutura
Use estes controles para definir a visualização 2D das estruturas da escada (Lance e Patamar).
- Atributos separados estão disponíveis para tipos de estrutura específicos: Viga, Em Balanço, Apenas Longarinas;
- Nenhum atributo de símbolo 2D está disponível para estruturas monolíticas;
- Os atributos podem variar para as partes visíveis e ocultas de qualquer estrutura.
Representação da planta do Guarda-corpo

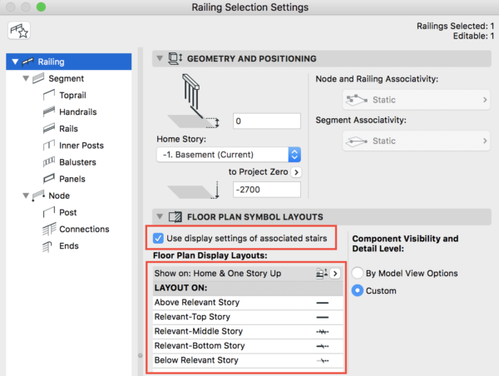

Se a planta estiver definida para a escada, a Marca de Interrupção do guarda-corpo pode adotar as definições da escada associada.
Se o guarda-corpo não for associativo à escada ou precisar ser definido de forma diferente, as mesmas opções estarão disponíveis em Leiautes de Símbolos de Planta. Observe que a marca de interrupção de corte do guarda-corpo não associativo pode ser ajustada manualmente para se ajustar à marca de interrupção da escada, entrando também no modo de Edição!
