IFC出力時の北方向回転について
- 新着としてマーク
- ブックマーク
- 購読
- ミュート
- RSS フィードを購読する
- ハイライト
- 印刷
- 不適切なコンテンツを報告
2022-10-23 03:47 PM
バージョン:Archicad25 5010
IFC出力する際、Archicadで真北方向を設定しているとその方向に回転したIFCで出力されてしまうようです。

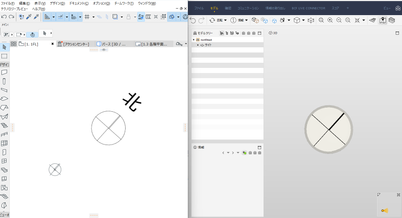

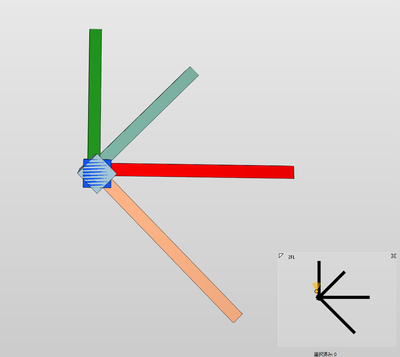

▼北を90度(デフォルト)と135度で出力してSolibriで重ねた検証結果
設備・鉄骨業者さんなどの使用しているソフトが、IFCの基準点は設定できても方向は設定できない場合、角度が違うので重ね合わせ時点で不具合が出ます。
こういった場合どのような対策が考えられるでしょうか。
あるいはArchicadのIFC出力で「原点は測量点だが真北方向はデータの絶対座標に準ずる」という設定が可能でしょうか。
ご意見よろしくお願いします!
▼ウィッシュリスト(投票が集まるとGSの検討対象になります。賛同してくださる方は投票をお願いします!)
「仕上げツール」を本体機能に | 「メッシュから屋根を作成」を本体機能に | フロアレベルからメッシュ点高度 | 躯体以外を表示 | メッシュ頂点に一括ラベル | 断面形状パラメータパレット | STB取込みで梁端部を柱面 | RFAをパラメトリック | レイヤーセットを現在の設定で更新 | ひとつひとつの線の線種/色/表示非表示を変更できる機能(ラインワーク) | 「線として表示」としてもBIMx上で通り芯を表示 | 部材の始点/終点座標を一覧表とプロパティで取得 | 通り芯と要素の連動 | 表現の上書きに数式
Win10 / 13th Gen Corei7 / 32GB RAM / RTX2000Ada Laptop
AC17 - 27 / ACUG
解決済! 解決策の投稿を見る。
受理された解決策
- 新着としてマーク
- ブックマーク
- 購読
- ミュート
- RSS フィードを購読する
- ハイライト
- 印刷
- 不適切なコンテンツを報告
2022-11-01 11:29 AM - 編集済み 2022-11-01 01:14 PM
もしかしてそういう意味かなとも思いつつ、ご案内をしておりました。
手段としては、『形状変更』は『測量点のみ』でIFCを作成し、テキストエディタでIFCのテキスト情報を書き変えれば可能は可能です。
IFCDIRECTIONの数値を書き変えますと、例えば、回転を変更することができます。
ソースファイルに手を加えることになるのと、影響範囲はIFCの構造にもよるため、あくまで自己責任のもとお試しください。
※
IFCDIRECTION自体はたくさん記述があり、IFCの構造によるので、どこのIFCDIRECTIONと指定が難しいところです。方位だけ変更したIFCのテキストで見比べると、特定しやすいと思います。

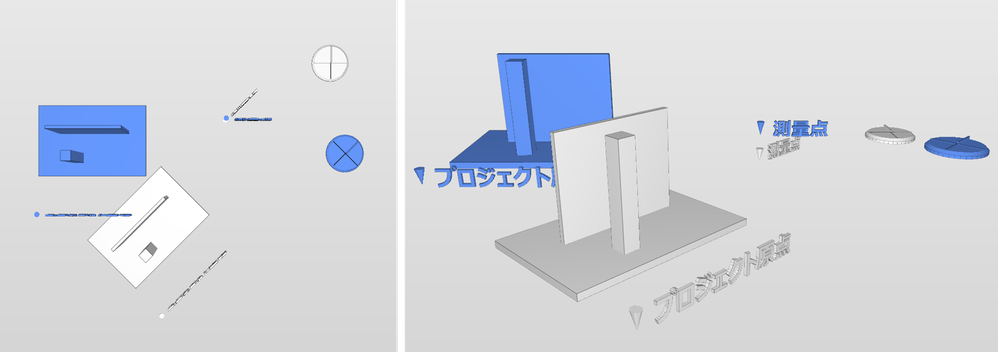

下の画像は、青が修正したもモデルです。
