L'astuce de ce mois-ci présente un flux de travail partagé par le membre de la communauté @graava pour créer des diagrammes d'ombres dynamiques dans les projets de rénovation. Il montre comment utiliser les Documents 3D pour afficher les ombres des éléments existants et projetés sur un seul plan — une méthode qui permet au dessin de mettre à jour automatiquement le codage couleur des ombres au fur et à mesure de l'évolution de la conception.
Le défi
Dans les projets de rénovation, la comparaison entre Plan existant et État projeté est essentielle ; cependant, les éléments ayant un Statut de rénovation À démolir ne projettent pas d'ombres lorsque le Filtre de rénovation État projeté est appliqué.
La solution
Utilisez des Documents 3D générés à partir d'une vue de dessus. En superposant des vues avec différents Filtres de rénovation, vous pouvez afficher simultanément les ombres existantes et nouvelles tout en les gardant liées au modèle.
Pour plus d'informations sur le travail avec les Filtres de rénovation et les états de rénovation, consultez la documentation Archicad Apprendre et Aide.
Étape 1 : Régler la vue 3D en Vue de dessus avec Projection parallèle
Ouvrez la fenêtre 3D, puis réglez la projection en vue de dessus en utilisant la projection parallèle :
(Depuis le modèle 3D : clic droit → Réglages de projection 3D → Vue de dessus).
Étape 2 : Créer deux Documents 3D à partir de la vue de dessus
À partir de la vue de dessus configurée, créez deux Documents 3D et nommez-les clairement, par exemple :
-
Projeté / Nouveau
-
Existant / À démolir
Étape 3 : Configurer l'apparence du Document 3D pour un affichage des ombres uniquement
Pour chaque Document 3D, ouvrez les paramètres :
(Clic droit sur le Document 3D → Réglages Document 3D).
Sous Apparence du modèle, appliquez les réglages suivants :
-
Réglez Plume ligne non coupée sur Blanc
-
Réglez Remplissage non coupé sur Transparent
→ Cela rend la géométrie du bâtiment invisible, ne laissant que les ombres portées visibles. -
Activez Ombres
-
Attribuez des couleurs de plume de remplissage selon le codage couleur de rénovation, par exemple :
-
Nouveau → Bleu (remplissage 50%)
-
À démolir → Rouge (remplissage 50%)
-
La plume blanche garantit qu'aucune ligne de contour indésirable n'apparaisse sur le plan final.

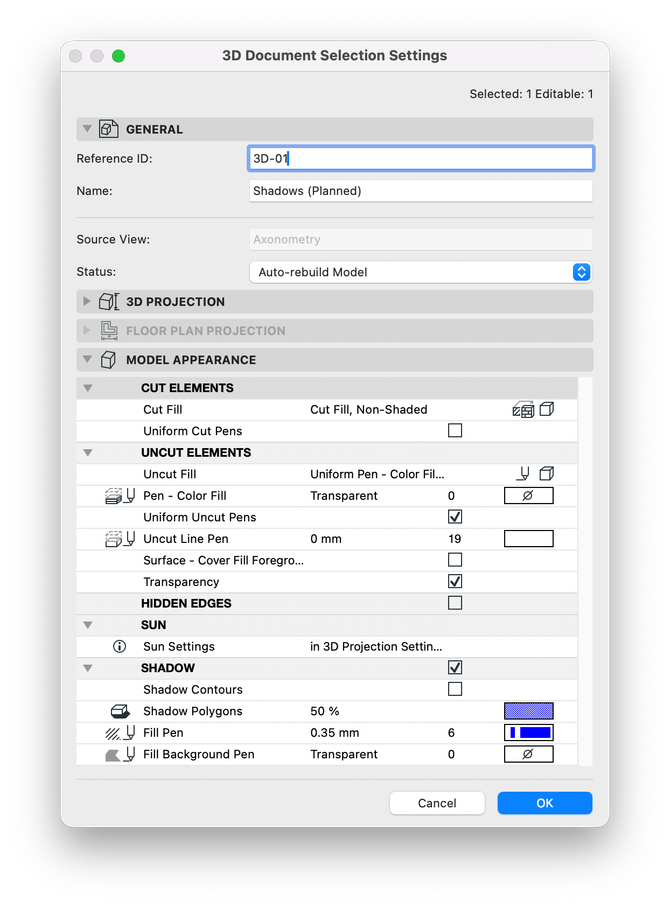

(Voir la capture d'écran ci-dessous pour les réglages exacts du Document 3D utilisés pour l'affichage des ombres.)
Remarque : Si vous devez ajuster la position de l'ombre, modifiez-la dans le modèle 3D puis redéfinissez le Document 3D.
Étape 4 : Enregistrer les vues avec les Filtres de rénovation appropriés
Ouvrez chaque Document 3D et allez dans Navigateur → Enregistrer la vue courante.

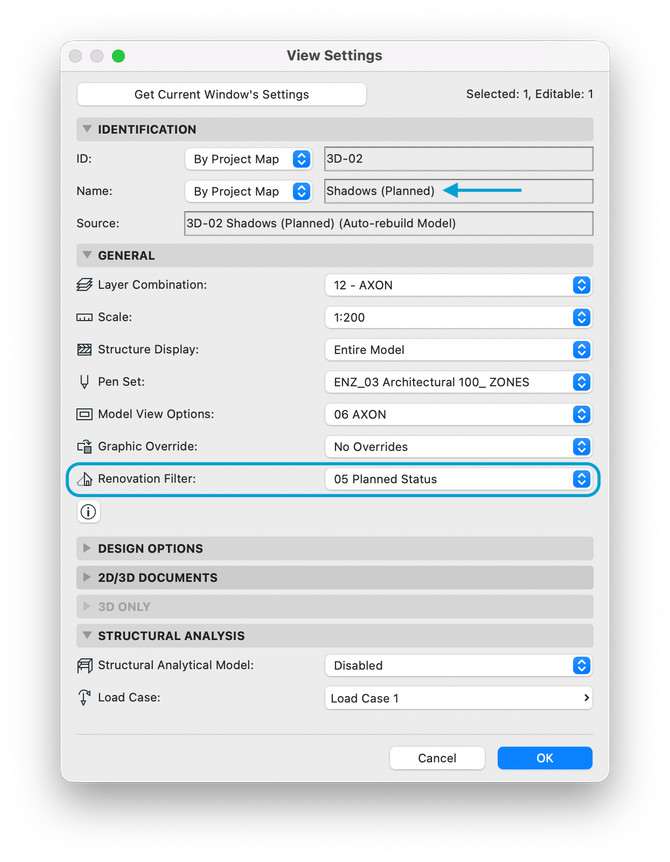

Attribuez les Filtres de rénovation comme suit :
-
Pour Document 3D – Projeté / Nouveau → État projeté
-
Pour Document 3D – Existant / À démolir → Plan existant
Assurez-vous que l'échelle des deux Documents 3D correspond à l'échelle de votre plan de toiture.
Étape 5 : Attribuer les Statuts de rénovation aux éléments du Emodèle
Dans la fenêtre 3D, sélectionnez les éléments qui sont Nouveaux / Projetés, puis allez dans :

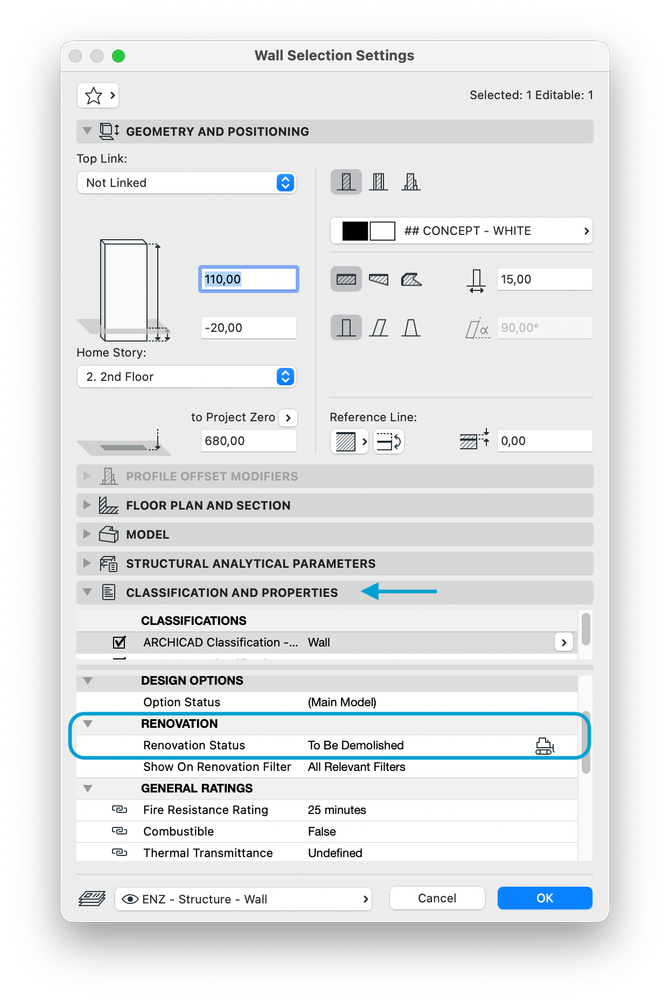

Paramètres d'élément → Classification et propriétés → Rénovation → État de rénovation
et réglez-les sur Nouveau.
Répétez le processus pour les éléments qui seront supprimés et réglez leur Statut de rénovation sur À démolir.
En basculant entre les Filtres de rénovation, vous pouvez clairement distinguer les éléments de construction Existants, À démolir et Nouveaux.
Étape 6 : Placer les vues sur une Mise en page
Créez une nouvelle Mise en page et placez les trois vues dans l'ordre suivant (de haut en bas) :
-
Vue en plan de l'étage toiture (sans ombres)
-
Document 3D avec Filtre de rénovation État projeté
-
Document 3D avec Filtre de rénovation Plan existant
Ajustez les positions des dessins pour que les vues s'alignent correctement.
Pour une présentation détaillée pas à pas de ce processus, regardez la vidéo partagée par @graava ci-dessous :
Le résultat
La mise en page finale affiche les ombres des éléments existants (À démolir) et de la construction projetée (Nouveau). Étant donné que les ombres sont générées à partir de Documents 3D, toute modification du modèle ou de la position des ombres mettra automatiquement à jour les dessins.
Si vous essayez ce flux de travail, partagez vos résultats et astuces avec la communauté ! Voici le lien vers la discussion originale du forum où vous pouvez laisser un compliment à @graava pour cette solution.
Mention honorable à @Barry Kelly, qui a partagé une alternative utilisant des hachures 2D. Si vous préférez conserver toute votre composition dans une seule vue Archicad plutôt que de superposer plusieurs dessins sur une Mise en page, sa méthode vaut le détour.
