L’astuce de ce mois est née d’un défi pratique de modélisation : comment découper une poutre à un endroit précis – surtout lorsqu’on doit fournir une documentation détaillée pour une ferme de toit sur mesure ou une liaison en bois spécifique.
L’utilisateur @Noody s’est demandé s’il était possible de couper une poutre exactement à l’emplacement souhaité, et la solution proposée par @Jaime-airc_digital est étonnamment simple.
Le défi
Quand on modélise des structures en bois telles que des fermes ou des poutres, il peut être nécessaire de représenter, en plus de la géométrie, des découpes d’assemblage à des endroits spécifiques pour la fabrication et la documentation.
L’objectif :
- Montrer précisément une entaille ou une coupe sur une poutre
- Garder la poutre comme un seul élément éditable
- Contrôler la position, la taille et l’angle de la découpe
- L’afficher correctement en plan, en coupe et en 3D
Ce que cela implique
Lorsque vous travaillez avec des éléments structurels comme des poutres ou des fermes en bois, vous devez souvent indiquer des coupes partielles, des entailles en bout ou des points de connexion. Plutôt que de dupliquer la géométrie ou de modifier les profils, il est possible d’effectuer des découpes propres avec l’Outil Percement. Cela vous permet de choisir précisément l’emplacement et la forme de la coupe tout en préservant les propriétés et le comportement de l’élément.
Comment procéder
- Sélectionner l’Outil Percement
Allez dans Dessin > Outils architecturaux > Percement (ou utilisez l’Outil Percement dans la boîte à outils).
- Dessiner le percement

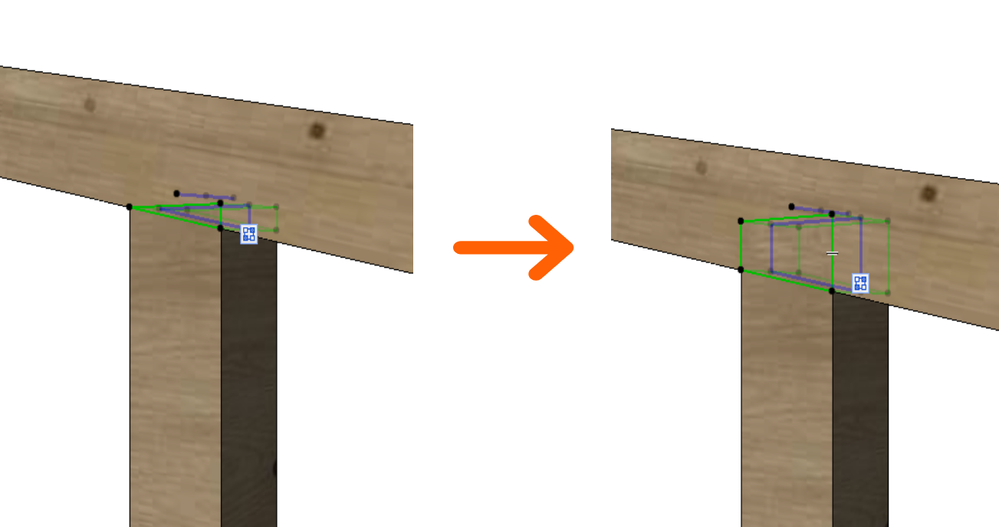

En plan ou en vue 3D, tracez un percement rectangulaire ou polygonal à travers la poutre là où vous souhaitez effectuer la coupe.
C’est fait !
La poutre est coupée exactement là où vous le souhaitez. Le percement reste modifiable, visible dans toutes les vues du modèle, et prête pour une documentation précise, sans perdre les propriétés natives de la poutre.
Astuces supplémentaires sur l’Outil Percement
- Les percements créés avec cet outil sont paramétriques et éditables : vous pouvez en modifier les dimensions ou les déplacer à tout moment.
- Il prend en charge les formes et angles personnalisés, donc vous n’êtes pas limité aux découpes rectangulaires.
- Vous pouvez l’utiliser sur des poutres individuelles ou coordonner le placement pour des découpes identiques sur plusieurs éléments.
Merci à @Jaime-airc_digital d’avoir partagé cette solution simple et efficace. C’est un excellent exemple d’utilisation des outils Archicad pour répondre à de vrais besoins de modélisation.
Consultez la publication et la discussion originales : « Comment couper une poutre à un endroit spécifique » sur la communauté Graphisoft.
Vous avez une astuce de modélisation ou une amélioration de workflow à proposer ? Publiez-la sur la communauté Graphisoft : elle pourrait être mise en avant le mois prochain.
