A dica deste mês foi compartilhada por @Mathias Jonathan, que apresentou uma solução para numerar automaticamente elementos no Archicad com base na posição deles ao longo de uma polilinha. O script funciona com Python e o plugin Tapir, oferecendo uma forma rápida de atribuir IDs aos elementos seguindo uma ordem espacial lógica.
É ideal para numerar ambientes, mobiliários ou vagas de estacionamento seguindo um percurso, eliminando a necessidade de fazer isso manualmente.
| Dica para iniciantes: Você não precisa programar. O script já está pronto para ser usado. Com Python e Tapir instalados, basta dar um duplo clique no arquivo ou usar a paleta do Python no Archicad. Ele apenas solicita um número inicial e faz o processo automaticamente. |
O que você vai precisar
|
Atualização (junho de 2025) A última instalação do Tapir já inclui o script por padrão. Procure por AutomaticNumberingBasedOnPolyline na paleta Python do Tapir. Não é mais necessário usar um objeto GDL, basta selecionar seus elementos e uma polilinha, e então executar o script. |
Antes de executar o script, você precisa instalar:
- Python (última versão disponível em python.org)
- Escolha a versão compatível com o seu sistema operacional;
- Durante a instalação, marque a opção "Add Python to PATH" antes de clicar em Instalar.
- Plugin Tapir
- Baixe em: Tapir no GitHub;
- Siga o guia de instalação, disponível logo abaixo da tabela de Downloads.
Como usar o script
- Baixe o objeto GDL + o script Python
Download - Carregue o objeto GDL
- O nome do objeto é "AutomaticNumberingPolyline";

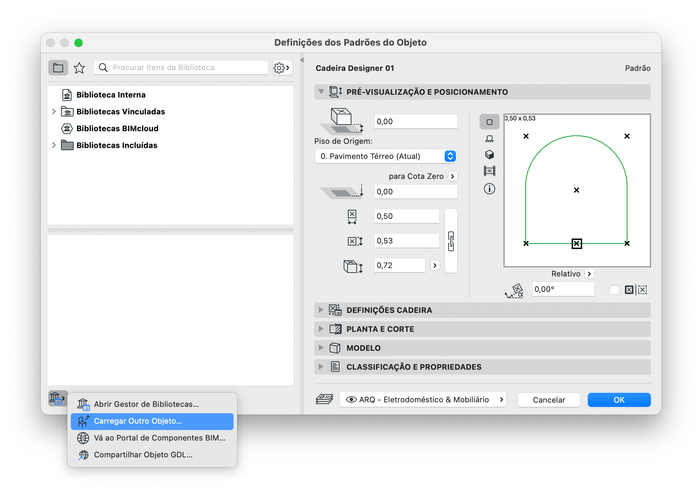

- Para carregá-lo, clique em Objeto > Definições dos Padrões do Objeto (Ctrl+T no Windows, Cmd+T no Mac) > Carregar Outro Objeto > Selecione o arquivo baixado;
- Você também pode arrastar o objeto diretamente para a planta.
- Coloque o objeto de polilinha na planta. Selecione-o e ajuste os parâmetros conforme necessário (ex: número de nós ou aparência).
- Selecione os elementos + o objeto de polilinha
- Selecione o objeto "AutomaticNumberingPolyline" e todos os elementos que você deseja numerar.

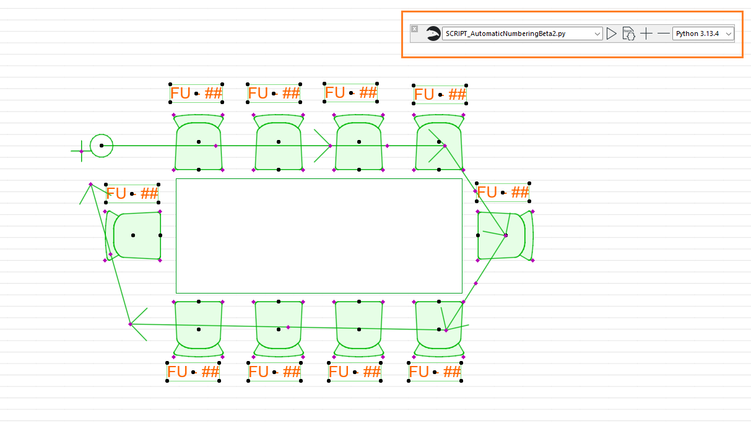

- Observação: Se desejar que os rótulos apareçam como na imagem abaixo, use a ferramenta Rótulo. Os rótulos não são gerados automaticamente, nem pelo objeto nem pelo script.
- Execute o script
- Abra a Paleta Python ou dê um duplo clique no arquivo .py;
- O script se conectará à instância ativa do Archicad.
- Insira o número inicial. Você será solicitado a definir o valor de início (por exemplo, 1, 101, etc.).
- Observação: Se ocorrer algum erro ao executar o script, pode ser que esteja faltando o módulo "archicad". Abra o Terminal ou Prompt de Comando e execute "pip install archicad". Se não funcionar, tente "pip install --user archicad". Para evitar esse erro, certifique-se de que o Python foi instalado a partir do site oficial e incluído no PATH.

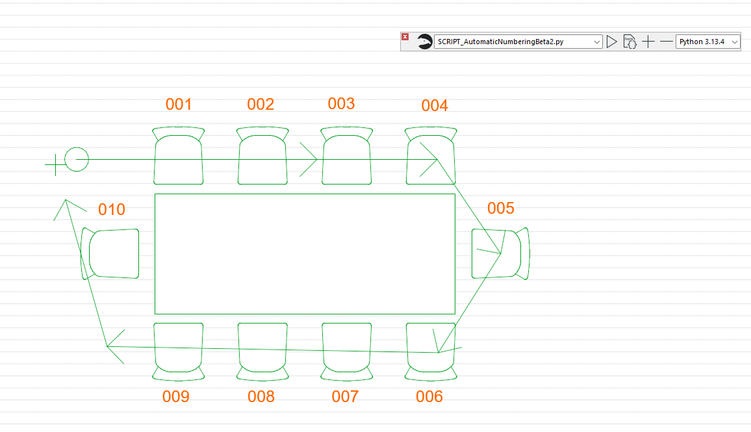

- Os IDs dos elementos são atualizados automaticamente com base na posição ao longo da polilinha.
Como o script funciona
- Obtém as coordenadas da polilinha a partir do objeto GDL;
- Captura o ponto central de cada elemento selecionado;
- Mede qual ponto da polilinha está mais próximo de cada elemento;
- Ordena os elementos com base na distância ao longo da polilinha;
- Atribui os IDs aos elementos seguindo essa ordem.
Veja na prática
Assista ao vídeo apresentado pelo Mathias para entender como esse método é rápido e eficiente.
Esse script ajuda a otimizar tarefas repetitivas de documentação. Automatizar esse processo economiza tempo, reduz o risco de erros e garante uma lógica espacial consistente nas suas anotações.
Obrigado ao @Mathias Jonathan pelo conceito e implementação, e um agradecimento especial ao @Tibor Lorantfy, esses scripts não existiriam sem o trabalho dele. Clique aqui para ler a postagem original no fórum. A página está em inglês, mas você pode usar a extensão do Google Tradutor no Chrome para traduzir o conteúdo para o português.
Tem alguma dica de fluxo de trabalho para compartilhar? Publique na Graphisoft Community e ela pode ser destaque em nosso blog no próximo mês!
Até a próxima 🎉
