Conceitos básicos do Archicad - Visualizar e filtrar informações do projeto

Emoke Csikos
Equipe Graphisoft
Equipe Graphisoft

Cada projeto do Archicad é um banco de dados complexo, composto pelos seguintes itens:

  • Elementos de projeto 3D: paredes, pilares, janelas e portas, elementos do sistema MEP, etc;
  • Elementos de desenho e documentação em 2D: linhas, tramas, textos, rótulos, cotas e imagens;
  • Dados não visuais (também conhecidos como metadados): classificações, propriedades, estado de renovação, transmitância térmica, transmissão sonora, atribuídas aos elementos 2D e 3D como seus Atributos e Propriedades. Alguns deles podem ser visualizados, veja os detalhes abaixo.



Isso é o que chamamos de BIM (Building Information Model). No Archicad, você sempre vê apenas um conjunto filtrado de elementos e dados do seu modelo BIM por vez. Existem várias maneiras de filtrar o conteúdo do projeto BIM para representação, usamos a filtragem o tempo todo. O que você vê na tela nunca é todo o edifício virtual. Existem duas maneiras principais de compilar informações e eles se sobrepõem em parte ao tipo de informação de construção que representam:

  • Representação visual: a geometria do edifício e seus elementos são mostrados de maneira visual nas plantas, cortes, elevações, vistas em 3D, detalhes, mapas e imagens renderizadas. As informações visuais geralmente também contêm uma grande quantidade de dados não visuais, que podem ser visualizados no Archicad usando a:
  • Mapas: elas representam dados que não podem ser visualizados, mas também contêm parâmetros visualmente representáveis, como dimensões (largura, comprimento, altura, área, volume, etc.) e determinadas visualizações (vista frontal , vista lateral, etc.) dos elementos de construção.

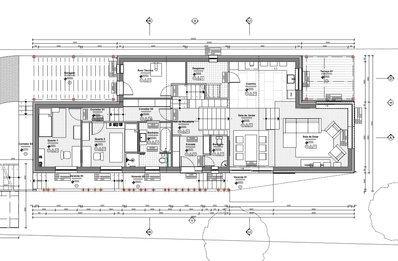

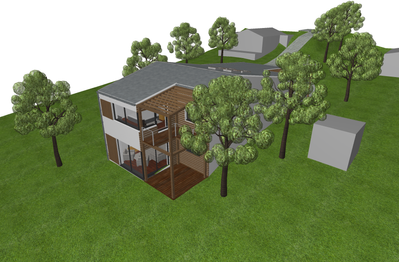

A vista em perspectiva e a planta baixa são representações visuais, enquanto a planilha é uma representação não visual das informações da construção. Todos eles são baseados em diferentes conjuntos de informações filtradas do mesmo modelo:



Captura de Tela 2023-06-09 às 13.08.29.pngCaptura de Tela 2023-06-09 às 13.07.29.pngCaptura de Tela 2023-06-09 às 13.09.59.png



O Archicad apresenta várias opções para controlar o que é visível e o que está oculto em seu projeto. Vamos ver as ferramentas que servem para visualizar e filtrar informações de construção:



Representação visual - o que vemos?



A visibilidade dos elementos no modelo é definida por:

  •

Representação visual - Como vemos o que vemos?



A visibilidade é definida pelos fatores mencionados acima. A maneira como os elementos visíveis são mostrados é definida pelos:



No exemplo abaixo, as Opções de Filtro de Renovação controlam o que é exibido e as Combinações de Sobreposição Gráfica controlam como elas são exibidas:



  wp-content_uploads_2019_02_renovation1-270x300.pngwp-content_uploads_2019_02_renovation2-269x300.png



Mapas - O que é mostrado?



O conteúdo exibido nos Mapas é definido nas suas "Definições de Esquema". O conjunto de critérios filtra quais elementos aparecerão na planilha, por exemplo, itens classificados como paredes ou itens classificados como paredes em um determinado pavimento. Nos "Campos" você pode selecionar quais informações deseja exibir sobre os elementos selecionados, por exemplo, Material de Construção/Composição/Perfil/Trama, Espessura, Altura, Resistência ao Fogo, etc.



Captura de Tela 2023-06-09 às 13.10.13.png
