Como o uso de folhas de porta personalizadas pode auxiliar o levantamento de edifícios históricos

[Rita Gurjao]

Este artigo foi criado por uma Treinadora Certificada Graphisoft Brasil 2023!

Convidamos os Treinadores Certificados da Graphisoft Brasil para compartilhar dicas e truques no Archicad. Neste artigo, vamos aprender com a @Julia Saldanha como o uso de folhas de porta personalizadas pode auxiliar o levantamento de edifícios históricos.

Obrigada por compartilhar seu conhecimento com outros usuários apaixonados pelo Archicad.

---

A modelagem de Patrimônio Arquitetônico no Archicad permite criar representações digitais detalhadas e precisas das estruturas históricas. Isso inclui geometria, proporções, ornamentações e detalhes que podem ser perdidos com o tempo. Esses modelos fornecem uma documentação visual rica que pode ser usada para análise e pesquisa.

Neste artigo, usaremos um estudo de caso de como as folhas de porta personalizadas podem ajudar no levantamento e reprodução de geometrias de esquadrias de patrimônios históricos. O projeto estudado é o trabalho de conclusão do curso de Arquitetura e Urbanismo da Elayne Oliveira, desenvolvido na Universidade Federal do Ceará.

Saiba mais sobre o projeto

Para um maior contexto do projeto, segue um trecho apresentado por Elayne em seu trabalho de conclusão de curso:

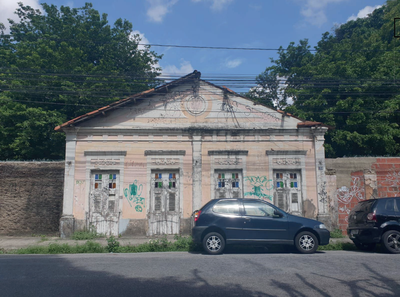

"Este Trabalho Final de Graduação apresenta a proposta de intervenção em sítio de valor histórico, situado no bairro da Parangaba, que abriga casa e vasto mangueiral remanescente de antiga chácara. Propõe-se a instalação do memorial daquele importante bairro, mediante restauração e revitalização da referida edificação, além do projeto de um parque e de um anexo, o qual abrigará salas de uso flexíveis, fomentando a cultura e lazer da região. Dessa forma, busca-se recuperar um lugar abandonado e subutilizado, trazendo formas de atender às demandas sociais e resguardar a herança cultural e natural do bairro".

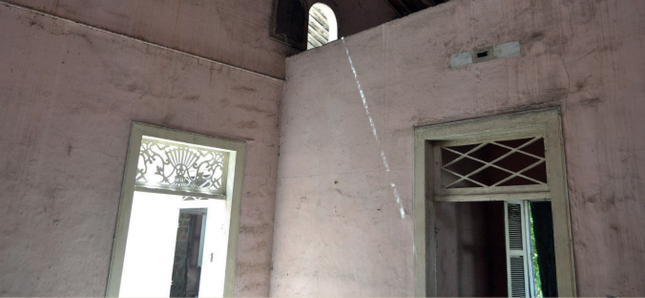

Para a restauração, um dos pontos de partida foi preservar as esquadrias existentes.





Desenvolvimento de folhas de porta personalizadas

Para a produção de portas com geometria tão complexa, é difícil partir dos itens da Biblioteca Padrão do Archicad, mas criando folhas de porta personalizadas este fluxo é facilitado.

Utilizando Elementos Construtivos do Archicad, como Lajes, a Elayne desenhou a folha da porta desejada em planta no Archicad. Seu desenho foi criado no plano X-Y da planta e foi rotacionado em 90 graus sobre o eixo X ao criar o Item da Biblioteca. O ponto central do objeto resultante foi o centro da caixa de contorno dos elementos desenhados.

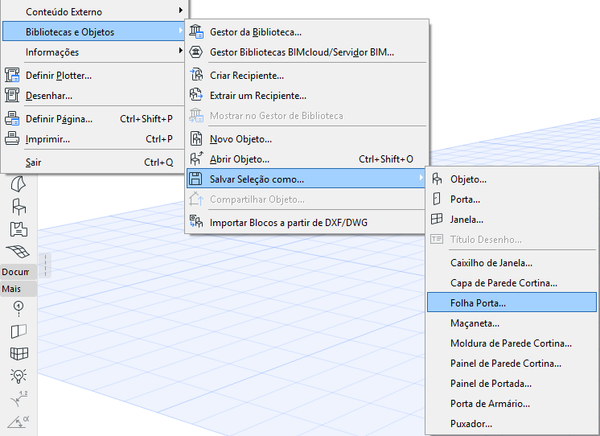

Em seguida, os elementos modelados foram selecionados e seguiu-se o caminho Arquivo > Bibliotecas e Objetos > Salvar Seleção como > Folha Porta. A folha de porta personalizada foi salva na Biblioteca Interna.

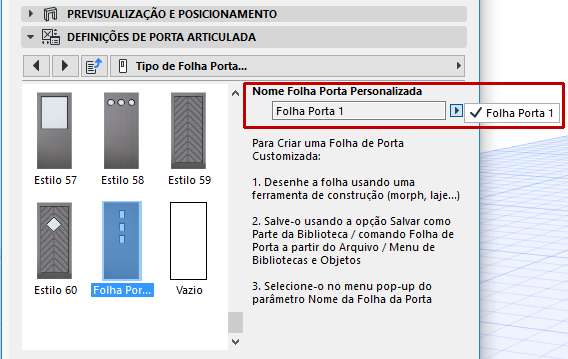

No diálogo de definições da Porta, foi necessário definir o estilo da Folha Porta como Folha Personalizada e escolher a folha criada para aplicar à porta.

Deste modo, foi possível chegar neste resultado:

Em suma, a modelagem 3D desempenha um papel crucial na conservação do patrimônio arquitetônico, permitindo uma compreensão mais profunda das estruturas históricas, sua história e sua importância cultural, ao mesmo tempo em que fornece ferramentas práticas para sua preservação e divulgação.

Para saber mais sobre o trabalho de conclusão de curso da Elayne, acesse o Repositório Institucional Universidade Federal do Ceará: Casa da Cultura do Parque Porangaba: memóri....

---

Sobre a autora:

Julia Saldanha I @Julia Saldanha

Arquiteta e Urbanista formada pela Universidade Federal do Ceará (UFC). Pós-graduada em Building Information Modeling pela Pontifícia Universidade Católica de Minas Gerais (PUC-MG). Treinadora de Archicad certificada pela Graphisoft Brasil. Arquiteta e paisagista no escritório Faisal Arquitetos Paisagistas. Consultora técnica na SalaBIM - Escola de Archicad, lecionando sobre BIM, softwares Archicad e Twinmotion.
