Außenbeleuchtung

Fritz Schupferling
Graphisoft
Graphisoft

Servicevertrags-Kunden kommen hier zum Download »



Vorteile und Nutzen
Für die Planung und Visualisierung von Gebäuden werden bei fast allen Projekten Außenleuchten benötigt. Diese sind zum einen für die Planung notwendig, um die Positionen der Leuchten in den Plänen festzulegen, damit der Platz für die Leuchten vorhanden ist, und die Kabelwege entsprechend vorbereitet werden können. Zum andern sind Außenleuchten für Visualisierungen hilfreich, um das Gebäude „ins richtige Licht“ zu setzen.







In der Standard- Archicad Bibliothek sind bisher nur wenige Außenleuchten vorhanden, insbesondere fehlen formal einfache, schlichte Architekturleuchten. Dieses Objektpaket mit 15 Außenleuchten- Objekte bieten eine Auswahl von Wandleuchten, Pollerleuchten, Bodeneinbauleuchten, sowie hohen Lichtstelen.

Eigenschaften des Objekts und Verwendung in Archicad:

Die Leuchten Objekte sind hersteller- und produktneutral konzipiert. Es sind Leuchten enthalten, die bei mehreren Herstellern in ähnlicher Ausführung erhältlich sind und sich hinsichtlich Abmessungen, gestalterischen oder technischen Details unterscheiden können. Die Geometrie und die Proportion der Objekte sind parametrisch einstellbar, sodass verschiedene Varianten mit einem Objekt dargestellt werden können.

Die Verwendung der Objekte erfolgt ähnlich, wie bei den Leuchten aus der Standardbibliothek.

Da Archicad kein Lichtsimulationsprogramm ist, können spezielle Lichtverteilungen in den Leuchten, z.B. ein rechteckiges Beleuchtungsfeld durch Reflektoren, spezielle Leuchtmittel, oder besondere Gläser, nicht umgesetzt werden. Möglicherweise können manche Lichteffekte mit den Archicad GDL Mitteln nicht oder nur teilweise umgesetzt werden; auch beim Export in Visualisierungsprogramme wie z.B. Artlantis sind Abweichungen gegenüber der realen Wirkung der Leuchten und im Vergleich zur Darstellung und Visualisierung in Archicad zu erwarten.

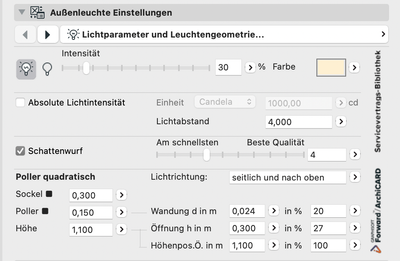

Das User Interface bietet auf der ersten Seite oben die Einstellmöglichkeiten für die Lichtquelle. Diese entsprechen den Einstelloptionen aus der Standardbibliothek.

Darunter sind im linken Bereich Eingabefelder für die Grundabmessungen zu finden. Diese Werte können bei den meisten Objekten auch grafisch in Grundriss oder 3D Fenster eingestellt werden. Unten rechts gibt es eine Einstelloption für die Lichtrichtung (z.B. “nach oben”, “nach unten” oder “nach oben und unten”, sofern die gewählte Leuchte solche Möglichkeiten bietet. Rechts neben den Grundabmessungen können weitere Sekundärabmessungen entweder numerisch eingegeben werden, oder prozentual eingestellt werden. Die prozentualen Werte werden bei Veränderung der Grundabmessungen beibehalten, sodass die Proportion erhalten bleibt.

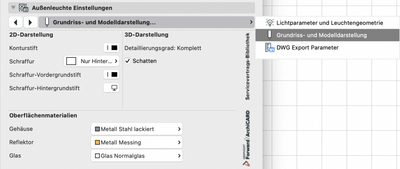

Die zweite Seite des User Interfaces beinhaltet Einstellungen für die Grundrissdarstellung, für verschiedene 3D Einstellungen, und für Oberflächenmaterialien.

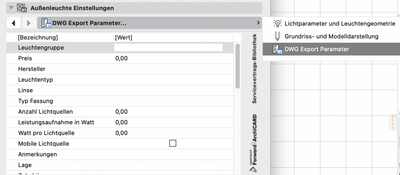

Die dritte Seite des User Interfaces beinhaltet Exportparameter, und wurde aus Kompatibilitätsgründen übernommen.

Sofern hier Inhalte für die Leuchte im Projekt abgelegt werden sollen, müsste dies manuell eingetragen werden.

Makro- Objekte:

Diese Objekte verwenden verschiedene sogenannte Makro- Objekte, welche in der Servicevertrags-Bibliothek enthalten sind. Dies sind zwei spezielle GDL-Objekte sowie eine Bilddatei mit dem Logo. Die Außenleuchten funktionieren nur zusammen mit diesen Makro Objekten. Daher sollten Sie immer die komplette Servicevertragsbibliothek mittels Bibliothekenmanager in Archicad hinzufügen.
