Brandabschnittsgrenze

David Kehr
Graphisoft
Graphisoft

Servicevertrags-Kunden kommen hier zum Download »

Einleitung


Die "Brandabschnittsgrenze" ist ein Polygon-Objekt, das eine polygonale Symbol-Linie erzeugt. Das Besondere daran ist, dass sie mit einer beliebigen Schraffur belegt werden kann, z.B. mit einer 50% Transparentschraffur, so dass sie keine anderen Planinformationen überdeckt.

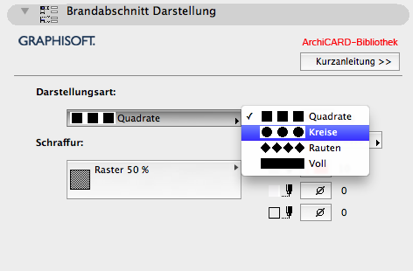

Graphische Optionen



Folgende Einstellmöglichkeiten:

  • Symbolstil (4 Typen)
  • Die Symbolabstände optimieren sich dabei je nach Darstellungsart selbstständig.
  • Breite (Symbolgröße)
  • Schraffur mit Vordergrundstift, Hintergrundstift und Konturstift

Polygonfunktion

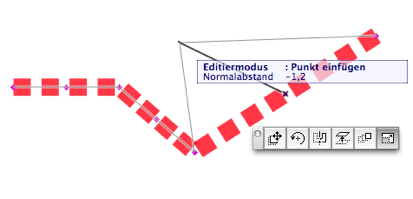

Es kann jeder Punkt einzeln verschoben und jede Kante einzeln parallel verschoben werden. An jeder Stelle des Polygons können weitere Punkte eingefügt bzw. angehängt werden. Durch Zusammenziehen benachbarter Punkte werden Punkte gelöscht.

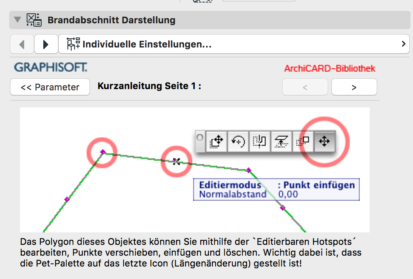

Im User-Interface ist eine Kurzanleitung integriert, die auf mehreren(7) Interfaceseiten alle Möglichkeiten veranschaulicht, wie der Polygonzug bearbeitet werden kann.


Wir entwickeln die Servicevertrags-Bibliothek in enger Zusammenarbeit mit unseren Anwendern.



Versionsverlauf
Letzte Aktualisierung:
‎2024-04-15 10:38 AM
