Etagenübergreifende Verlegung von Blitzschutzleitungen

[Sarah LF]

Eine Weiterentwicklung von DDScad 17 beinhaltet die Möglichkeit zur etagenübergreifenden Verlegung von Blitzschutzleitungen. Hiermit verhalten sich die Blitzschutzleitungen wie alle anderen technischen Polylinien (z. B. Kabelbahn) und können individuell pro Etage gezeichnet und erfasst werden. Erfahren Sie mehr in diesem Techniktelegramm-Beitrag.

---

Voraussetzung

Eine vorhandene Raumdatenbank ist keine Voraussetzung, um die hier beschriebene Funktion zu verwenden. Um die Funktion sinnvoll und verständlich beschreiben zu können, wurde für dieses Beispiel das Gebäude aus dem Techniktelegramm-Beitrag Mai 2021 verwendet.

---

Etagenübergreifende Verlegung

In unserem Beispiel sind bereits Blitzschutzobjekte (z. B. Fangstangen) auf dem Dach platziert und miteinander verbunden worden.
Nun soll die Ableitung nach unten gezeichnet werden, um den Anschluss an die Blitzschutzleitung im Erdreich herzustellen.
Der Ablauf wird an der rechten unteren Gebäudeecke durchgeführt.
Das Gebäude besteht aus einem Erd-, Ober- und Dachgeschoss.

Gehen Sie hierzu wie folgt vor:

• Öffnen Sie das Dachgeschoss.
• Aktivieren Sie die Funktion 'Blitzschutz' aus der Symbolleiste. Der Werkzeugkasten ändert sich.
• Klicken Sie auf 'Blitzschutzleitung (sichtbar verlegt)'. Die Artikeldatenbank öffnet sich.
• Führen Sie den Cursor auf die vorhandene Blitzschutzleitung auf dem Dach. Die Leitung wird bei aktivem Objektfang gefangen und markiert.

• Führen Sie einen Linkslick aus. Der Dialog 'Verbinder/Klemme' öffnet sich.
• Wählen Sie eine passende Klemme aus der Artikeldatenbank aus.
• Bestätigen Sie Ihre Auswahl mit 'OK'. Der Dialog 'Verbinder/Klemme' schließt sich, die Klemme wird platziert und die Leitung kann gezeichnet werden.

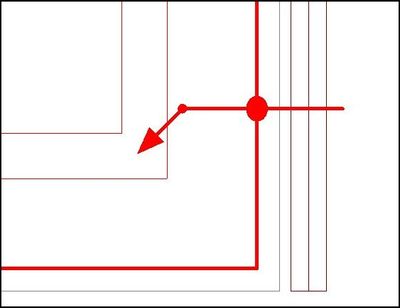

• Bewegen Sie den Cursor neben das Dach bzw. (wie im Bild zu sehen) neben die Regenrinne.
• Führen Sie einen Linkslick aus. Die Leitung wird bis zum Fixpunkt gezeichnet.
• Betätigen Sie [Bild-nach-unten]-Taste auf der Tastatur, um die Leitung nach unten zu führen. Der Dialog 'Punkt' öffnet sich.
• Tragen Sie im Feld 'Nach Unten' den gewünschten Wert ein. In unserem Beispiel 0.30 m, da die Dachstärke 0.25 m beträgt.

• Bestätigen Sie Ihre Eingabe mit 'OK'. Der Dialog 'Punkt' schließt sich und die Leitung wird nach unten geführt.
• Deaktivieren Sie den Flächenfang in der Symbolleiste (Standard).

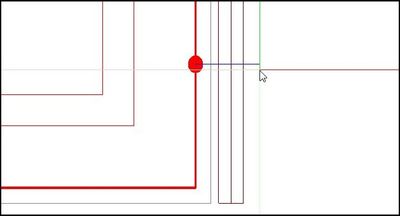

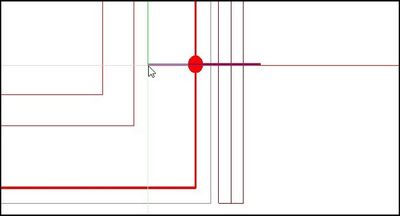

• Bewegen Sie den Cursor zur Außenwand hin (siehe Abbildung).

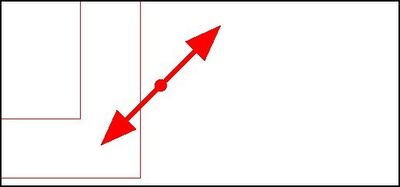

• Betätigen Sie [Shift] + [Bild-nach-unten]-Taste auf der Tastatur, um die Leitung schräg nach unten zu führen.

• Tragen Sie im Feld 'Nach Unten' den gewünschten Wert ein. (In unserem Beispiel 0.30 m.)

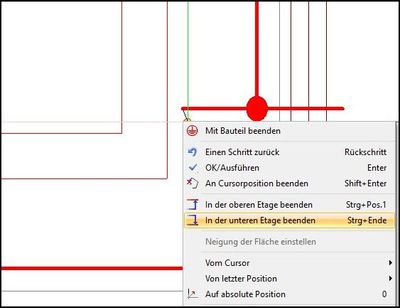

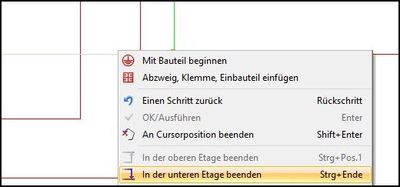

• Öffnen Sie das Kontextmenü. Eine Auswahl erscheint.
• Wählen Sie 'In der unteren Etage beenden'. Die Leitung wird an die untere Etage übergeben.

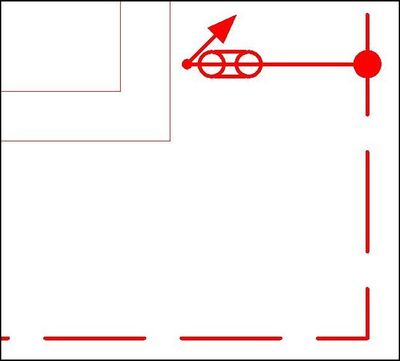

Wir erhalten im Dachgeschoss die folgende Ansicht:

Wechseln Sie nun in das darunterliegende Geschoss und führen Sie die Blitzschutzleitung weiter.

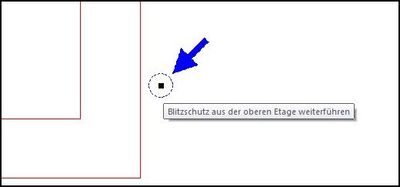

• Markieren Sie den Übergabepunkt mit einem Linksklick. Der Übergabepunkt wird blau markiert.
• Führen Sie Ihren Cursor auf den Punkt innerhalb des Kreises des Übergabepunktes.

• Führen Sie einen Linksklick auf den Punkt aus. Sie führen die Leitung mit dem Cursor.
• Öffnen Sie das Kontextmenü. Eine Auswahl erscheint.
• Wählen Sie 'In der unteren Etage beenden'. Die Leitung wird an die untere Etage übergeben.

Wir erhalten im Obergeschoss die folgende Ansicht:

Wechseln Sie nun in das darunterliegende Geschoss und führen Sie die Blitzschutzleitung weiter.
In unserem Beispiel wurde noch eine vertikale Trennstelle eingefügt und anschließend an die Blitzschutzleitung im Erdreich angeschlossen.

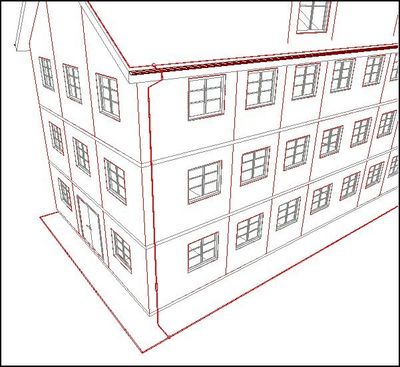

In der Darstellung 'Render verdeckte Linien' erhalten wir folgende Ansicht dieses Ableiters über alle Etagen:

Der Beitrag bezieht sich auf die DDScad Version 17 und wurde im Februar 2022 veröffentlicht.
