Kürzeste Kabelroute zum Verteiler

[Sarah LF]

Die Plausibilitätsprüfung ist seit vielen Versionen ein hilfreiches Tool, um bei größeren Änderungen eine Überprüfung der Installation vorzunehmen. In DDScad 17 wurde die Plausibilitätsprüfung um eine weitere hilfreiche Funktion erweitert: die Überprüfung, ob die kürzeste Route zum Verteiler verwendet wird. In diesem diesem Techniktelegramm-Beitrag erfahren Sie mehr über diese Funktion.

---

Voraussetzungen

Um die Funktion zu nutzen, müssen Kabel bzw. Kabelwege vorhanden sein. In unserem Beispiel haben wir eine Raumdatenbank und eine Kabelbahn erstellt. Um die Funktion erläutern zu können, haben wir Datendosen über Kabelbahnen und Kabel mit dem Datenverteiler verbunden.

---

Kürzeste Route zum Verteiler finden
Um das Ergebnis dieser Funktion nachvollziehbar aufzeigen zu können, wurde an der Kabelbahn, auf welcher die Kabel aktuell verlaufen, eine 'Kennzeichnung an Kabel/Kabelweg' positioniert.

Wir nehmen an, dass im Laufe der weiteren Projektierung eine weitere Kabelbahn eingeplant wird. Der Verlauf dieser Kabelbahn vom Verteiler nach rechts gehend bildet eine neue Kabelroute. Diese neue Route stellt sich kürzer dar als die bereits vorhandene Route.

Diese neu eingefügte Kabelbahn wird ebenfalls mit einer 'Kennzeichnung an Kabel/Kabelweg' versehen.

Durch die neu hinzugeplante Kabelbahn wird der Verlauf der Kabelwege nicht automatisch aktualisiert.
Hierdurch ist gewährleistet, dass für jedes Kabel individuell geprüft werden kann, ob der kürzeste Weg verwendet oder der bisher genutzte Weg weiterhin beibehalten werden soll.

Um zu prüfen, welche Kabel nach der Anpassung einen kürzeren Kabelweg verwenden können, gehen Sie wie folgt vor.

• Aktivieren Sie den Werkzeugkasten 'Standardwerkzeuge'. Der Werkzeugkasten ändert sich.
• Starten Sie aus dem Werkzeugkasten die Funktion 'Modell auf Plausibilität prüfen'. Der Dialog 'Modell auf Plausibilität prüfen' öffnet sich.

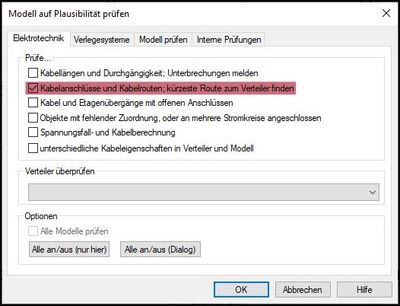

• Aktivieren Sie die Checkbox 'Kabelanschlüsse und Kabelrouten; kürzeste Route zum Verteiler finden', indem Sie dort ein Häkchen setzen.

• Bestätigen Sie Ihre Eingabe mit 'OK'. Die relevanten Kabel werden in der Meldungsliste gelistet.

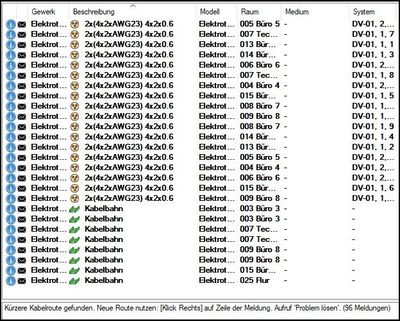

In der Meldungsliste können Sie die Kabel anhand der Spaltenüberschriften sortieren. In unserem Beispiel sollen alle Kabel den kürzeren Weg verwenden. Hierzu klicken wir auf die Spaltenüberschrift 'Beschreibung' und sortieren damit die Kabel neu.

Um bei der Verlegung der Kabel die neue Kabelroute zu berücksichtigen, gehen Sie bitte wie folgt vor:

• Markieren Sie alle relevanten Kabel. Die Kabel werden blau markiert.
• Öffnen Sie das Kontextmenü. Eine Auswahl erscheint.
• Wählen Sie 'Kabelrouten aktualisieren'. Die neue Kabelroute wird bei der Verlegung der Kabel verwendet.

Damit nutzen alle Kabel nun die neu verlegte Kabelbahn. In unserem Beispiel ergibt sich die folgende Ansicht:

Der Beitrag bezieht sich auf die DDScad Version 17 und wurde im Juli 2022 veröffentlicht.
