Mit DDScad 17 implementieren wir eine neues Standardwerkzeug zur Beschriftung von Objekten: Die Funktion 'Label' ersetzt die Funktion 'Symboltext'. Die neue Funktion erlaubt eine flexible Konfiguration der Objektkennzeichnung, sodass Vorgaben des Auftraggebers leicht umsetzbar sind. Datenanschlussdosen sind dafür ein typisches Beispiel. Lesen Sie die Vorgehensweise in diesem Techniktelegramm-Beitrag.
Voraussetzungen
In einem Modell des Gewerks 'Elektrotechnik' wurde eine 2-fach Datenanschlussdose vom Typ RJ45 platziert und mit zwei Kabeln an den Verteiler mit der Bezeichnung 'DV-1' angeschlossen. Zeitgleich zum erfolgten Anschluss an den Verteiler wurde von DDScad automatisch ein Label an die Datenanschlussdose angetragen. Das Label basiert dabei auf der vorhandenen Vorlage 'Standard' für Objekte vom Typ 'Kommunikation (Telefon/Daten)'.
Die Vorgabe Ihres Auftraggebers schreibt folgendes Muster vor:'[Name des Verteilers]//PF-[Stromkreisnummer (=Patchfeld)]//P-[Kabelname (=Port)]'
Konfiguration des Labels
Detaillierte Informationen zur Erstellung und Konfiguration von Labels im Allgemeinen finden Sie im Techniktelegramm-Beitrag 'Verwendung von Labels mit DDScad 17' vom September 2021.
- Markieren Sie zu Beginn die zu beschriftende Datenanschlussdose und rufen im Fenster 'Einstellungen' die Funktion 'Vorlage' auf. Der Dialog 'Labelvorlagen für Kommunikation (Telefon/Daten) ändern' wird geöffnet.
Erzeugen Sie eine neue Labelvorlage, in unserem Beispiel mit dem Namen 'Datendosen'.
Des Weiteren erstellen Sie für das erste Kabel einen neuen Eintrag in der Liste 'Zeile im Label'.
- Gehen Sie dazu ins Kontextmenü eines beliebigen Eintrags in der Liste 'Zeile im Label' und öffnen die Funktion 'Hinzufügen'. Der neue Eintrag erscheint am Ende der Liste.
Danach ändern Sie über die Kontextfunktion 'Umbenennen' den Namen der Label-Zeile, hier in 'Datendosen – simplex Kabel 1'.
Anschließend konfigurieren Sie die neue Zeile. Gehen Sie wie folgt vor:
- Im Kontextmenü des Eintrags 'Datendosen – simplex Kabel 1' klicken Sie auf 'Zeile konfigurieren'. Der gleichnamige Dialog wird geöffnet.
- Wählen Sie im Drop-down-Menü unter 'Informationsbaustein zufügen' den Eintrag 'Verteiler-Name'. Die Konfiguration wird angepasst und die Vorschau erscheint.
TIPP: Kennen Sie den Namen des gewünschten Informationsbausteins, dann geben Sie im Feld unter 'Informationsbaustein zufügen' dessen erste Zeichen ein. Im Beispiel reicht die Eingabe des Buchstabens 'v', um eine übersichtliche Liste der Bausteine beginnend mit 'Verteiler' zu erhalten. So finden Sie schnell den gesuchten Eintrag.
Sie können bei der Konfiguration einer Label-Zeile nahezu jedes Textzeichen einfügen, zum Beispiel als Trennzeichen. Tippen Sie einfach das gewünschte Zeichen im Feld 'Konfiguration' ein, bevor Sie einen (weiteren) Informationsbaustein auswählen.
In unserem Beispiel werden zwei Schrägstriche eingefügt, gefolgt von der Zeichenkette 'PF-'. Letztere soll der Stromkreisnummer als Präfix für die Kennzeichnung des Patchfelds vorangestellt werden.

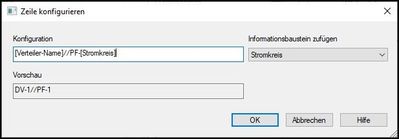

Gehen Sie zum Ergänzen der Label-Zeile mit der Stromkreisnummer vor wie oben. Wählen Sie dazu den Informationsbaustein 'Stromkreis' aus. Die Konfiguration wird angepasst und die Vorschau aktualisiert.
Als Trennzeichen zum nächsten Informationsbaustein fügen Sie wieder zwei Schrägstriche ein.
In unserem Beispiel soll als letztes Kennzeichnungselement die Kabelnummer als Portangabe verwendet werden.
- Schreiben Sie dazu das Präfix 'P-' als Indikator der Portnummer ins Feld 'Konfiguration'.

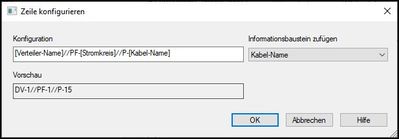

- Zur Vervollständigung der Label-Zeile wählen Sie im Drop-down-Menü unter 'Informationsbaustein zufügen' den Eintrag 'Kabel-Name'. Erneut wird die Konfiguration ergänzt und die Vorschau aktualisiert.
Für das zweite Kabel erstellen Sie analog zum ersten einen weiteren Eintrag in der Liste 'Zeile im Label', hier 'Datendosen – simplex Kabel 2' genannt.

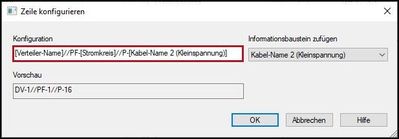

Konfigurieren Sie diese Label-Zeile wie im folgenden Bild dargestellt:
Aktivieren Sie die zwei neuen Label-Zeilen für die Anzeige im Label der Datenanschlussdose.

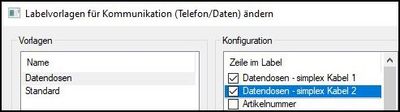

- Dazu markieren Sie die Vorlage 'Datendosen' und aktivieren die Kontrollkästchen der zwei neuen Einträge in der Liste 'Zeile im Label'. Die Einträge springen an den Anfang der Liste. Dort kann nötigenfalls die Reihenfolge per Drag-and-drop verändert werden.
- Bestätigen Sie die Änderungen mit 'OK'. Der Dialog 'Labelvorlagen für Kommunikation (Telefon/Daten) ändern' wird geschlossen und das Label der Datenanschlussdose im Modell gemäß den Anforderungen des Auftraggebers geändert.

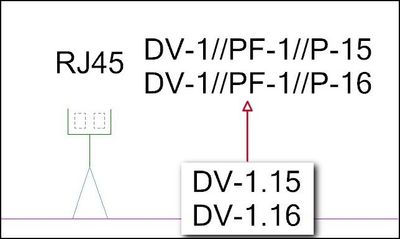

In unserem Beispiel ergibt sich folgende Ansicht:
Der Beitrag bezieht sich auf die DDScad Version 17 und wurde im Juni 2022 veröffentlicht.
