Optimierte Kabelbahn-Funktion

[Sarah LF]

Die Kabelbahn-Funktion zeigt sich in DDS-CAD 15 in vielen Punkten optimiert. In diesem Technik-Telegramm-Beitrag behandeln wir drei der hauptsächlichen Verbesserungen:

• die verbesserte Handhabung im Zusammenhang mit unterschiedlichen Montagehöhen
• den vereinfachten Austausch des ausgewählten Artikels
• optimierte Möglichkeiten zum Einhalten des vorgesehenen Abstands zu Wänden


---

Kabelbahnabschnitte mit unterschiedlichen Montagehöhen

Um die Verbesserung zu verdeutlichen, wurde eine Kabelbahn entlang der Y-Achse auf einer Montagehöhe von 1 m gezeichnet (siehe Symboltext). Im Folgenden wird eine weitere Kabelbahn auf einer Montagehöhe von 1,5 m gestartet, die nun mit der vorhandenen Kabelbahn verbunden werden soll.

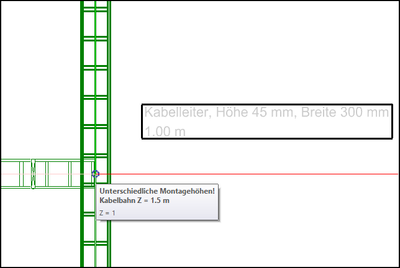

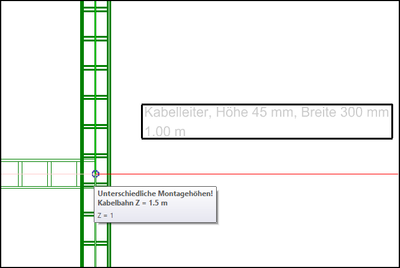

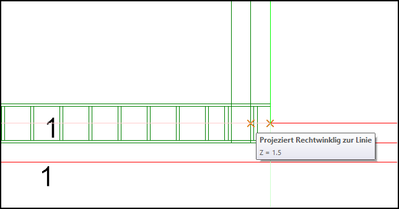

Die Kabelbahn mit der Montagehöhe 1,5 m wird am Cursor geführt. Der aktivierte ‚Objekt-Fang‘ reagiert nun zwar auf die vorhandene Kabelbahn (Montagehöhe 1 m). Jedoch ist in Version 15 ein „direkter“ Anschluss nicht mehr möglich, da die vorliegende Konstellation in den Vorgängerversionen stets zu unerwünschten Ergebnissen geführt hat: Vom letzten Fixpunkt aus wurde ohne den eigentlich erforderlichen Bogen ein schräg verlaufendes Trassensegment automatisch eingefügt.

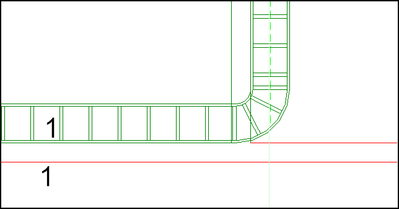

Um einen Anschluss an eine Kabelbahn auf einer anderen Montagehöhe herzustellen, setzen Sie einen Fixpunkt. Dieser kennzeichnet die Position, an der ein Bogen eingefügt wird, der für einen korrekten Anschluss erforderlich ist.

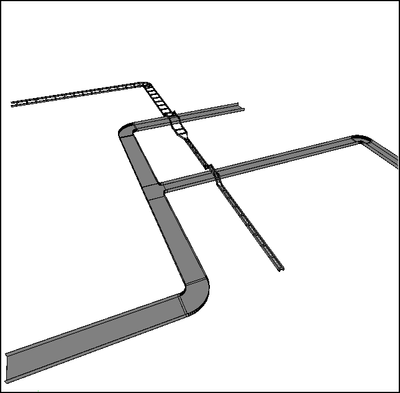

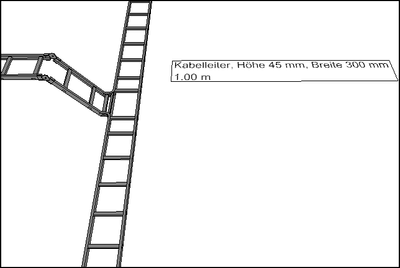

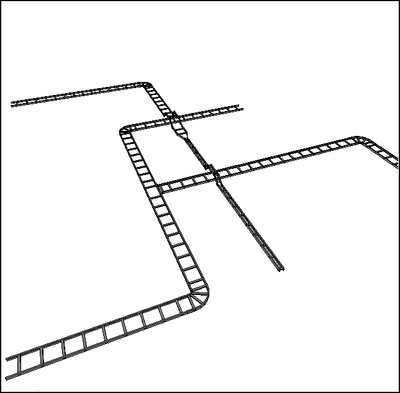

Die 3D-Ansicht könnte der folgenden ähneln:

---

Austausch des gewählten Artikels

Im nachfolgenden Beispiel wurden zwei Abschnitte einer Kabelbahn (Kabelleiter, Höhe 45 mm, Breite 300 mm) geplant. Für einen der Abschnitte soll nun ein anderer Artikel (Kabelrinne, Höhe 85 mm, Breite 400 mm) verwendet werden. Folglich ist eine Änderung des Artikels erforderlich.

Gehen Sie zum Austausch des Artikels wie folgt vor:

• Führen Sie einen Doppelklick auf den zu ändernden Abschnitt aus. Es öffnet sich der Dialog 'Kabelbahn'.
• Klicken Sie auf '...'. Es öffnet sich der Dialog 'Artikeldatenbank'.
• Wählen Sie den gewünschten Artikel aus und bestätigen Sie mit 'OK'. Es schließt sich der Dialog 'Artikeldatenbank'.
• Bestätigen Sie Ihre Änderung mit 'OK'. Es schließt sich der Dialog 'Kabelbahn'. Der Artikel wird auf dem gesamten Abschnitt – inklusive all seiner Segmente – ausgetauscht.

---

Abstand zu Wänden

Mit DDS-CAD 15 ist das Platzieren einer Kabelbahn parallel zu einer Wand oder sonstigen Linie einfacher und schneller geworden.

Bisher musste beim Platzieren der Trasse die [Strg]-Taste gedrückt werden, damit das Zeichnen der Kabelbahn parallel zu einer Wand oder Linie erfolgte. Nun reicht es aus, sich mit dem Cursor der Wand/Linie zu nähern und mit einem Linksklick den Fangpunkt zu wählen. Der erforderliche Abstand wird von DDS-CAD automatisch anhand der Breite der Kabelbahn ermittelt.

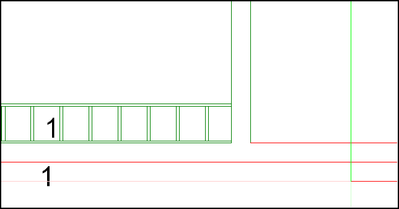

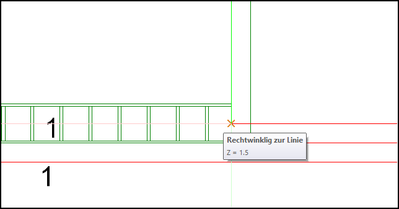

• Führen Sie die Kabelbahn beim Zeichnen auf eine Wand oder Linie zu. Es erscheint ein Fangpunkt.
• Führen Sie einen Linksklick auf den Fangpunkt aus. Die Kabelbahn wird an der Wand/Linie ausgerichtet.

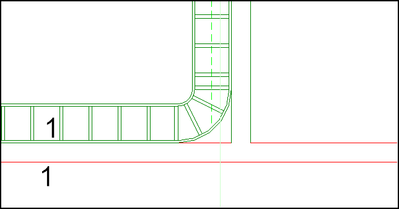

Das Ergebnis könnte wie folgt aussehen:

Sie können die Kabelbahn auch an der anderen Seite der Wand/Linie ausrichten. Hierzu muss der Cursor lediglich von der anderen Seite an die Linie herangeführt werden.

Die Ansicht könnte wie folgt aussehen:

Eine Kabelbahn kann auch weiterhin mittig auf einer Linie platziert werden. Hierfür gehen Sie wie folgt vor:

• Drücken und halten Sie die [Shift]-Taste.

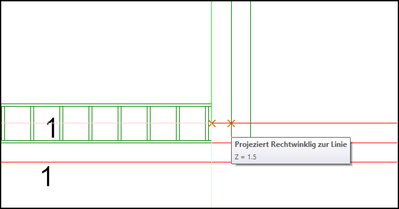

• Bewegen Sie den Cursor beim Zeichnen der Kabelbahn auf eine Wand oder Linie zu. Auf der Linie erscheint der Fangpunkt.
• Führen Sie einen Linksklick auf den Fangpunkt aus. Die Kabelbahn richtet sich mittig zur Wand/Linie aus.

In diesem Fall könnte das Ergebnis dem folgenden ähneln:

Der Beitrag bezieht sich auf die DDScad Version 15 und wurde im Februar 2020 veröffentlicht.
