Stift und Layer für die Kabel- und Leerrohrplanung anpassen

[Sarah LF]

Das Anpassen von 'Stift' und 'Layer' für die Funktionen 'Kabel', 'Kabelwege' und 'Leerrohre' wurde in DDS-CAD 16 auf Wunsch unserer Anwender*innen optimiert. Einzelne Segmente können nun ebenso geändert werden, wie ganze Stränge.

Wie Sie die Änderungen vornehmen, erfahren Sie in diesem Techniktelegramm-Beitrag.

---

Voraussetzungen

Um einzelne Objekte anzupassen, müssen lediglich Objekte dieser Art im Modell platziert sein.

---

Übersicht

Im späteren Verlauf erläutert dieser Beitrag die Anpassung am Beispiel eines Kabelwegs und eines Leerrohres. Zunächst werden nachfolgend die Objekte aufgezählt, bei denen Anpassungen vorgenommen werden können, und die entsprechenden Dialoge abgebildet:

'Kabelweg'

'Leerrohr'

'Kabel'

---

Anpassen eines Kabelwegs

Anhand eines fortgeschrittenen Projekts wird nachfolgend beschrieben, wie der 'Stift' eines Kabelwegs angepasst werden kann. Ohne Anpassung erhalten Sie folgende Ansicht:

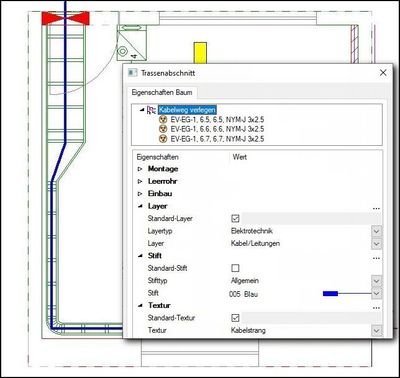

• Führen Sie einen Doppelklick auf den 'Kabelweg' aus, den Sie anpassen möchten. Es öffnet sich der Dialog 'Trassenabschnitt'.
• Öffnen Sie das Drop-down-Menü der Stiftauswahl und wählen Sie einen anderen 'Stift' aus.
• Bestätigen sie Ihre Auswahl mit 'OK'. Es schließt sich der Dialog 'Trassenabschnitt' und der Stift des Objektes wird angepasst.

In der Ansicht ändert sich die Darstellung gemäß Ihrer Stiftauswahl:

Sie können die Anpassung auch für den 'Layer' und die 'Textur' vornehmen. Beachten Sie jedoch, dass die 'Textur' lediglich in einer geeigneten Renderansicht (z. B. 'Render koloriert') anpassbar ist.

---

Anpassen von Leerrohren

Im folgenden Beispiel wurden bereits Leerrohre und Leerrohrdosen gezeichnet. Nun soll die Farbe von zwei Leerrohrsegmenten angepasst werden.

• Führen Sie einen Doppelklick auf das erste Leerrohrsegment aus. Es öffnet sich der Dialog 'Trassenabschnitt'.

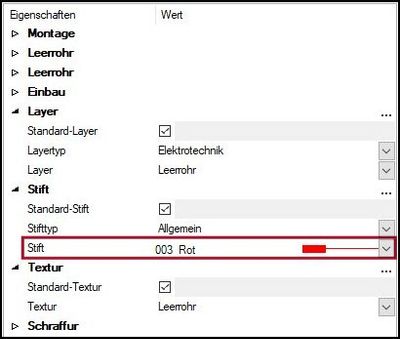

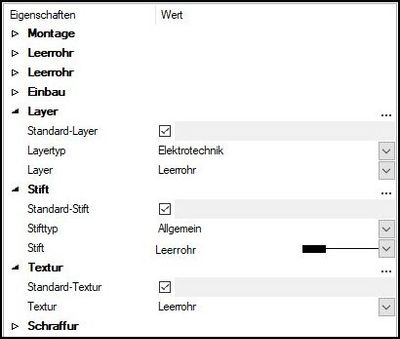

• Öffnen Sie das Drop-down-Menü der Stiftauswahl und wählen Sie den gewünschten 'Stift' aus.
• Bestätigen Sie die Auswahl mit 'OK'. Es schließt sich der Dialog 'Trassenabschnitt' und der 'Stift' des Leerrohres wird angepasst.
• Wiederholen Sie die Schritte für das zweite Leerrohrsegment.

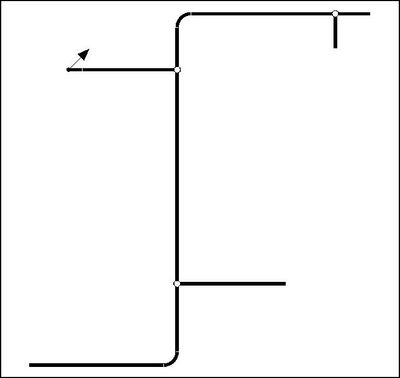

In der Ansicht ändert sich die Darstellung gemäß Ihrer Stiftauswahl:

Der Beitrag bezieht sich auf die DDScad Version 16 und wurde im Januar 2021 veröffentlicht.
