Versprünge in der Steigleitung

[Sarah LF]

Speziell in größeren Projekten – besonders häufig in Technik-Schächten – gehören Versprünge in der Steigleitung zu den üblichen Herausforderungen. Daher wollen wir Ihnen in diesem Artikel erläutern, wie Sie diese effizient realisieren.

---

Einleitung

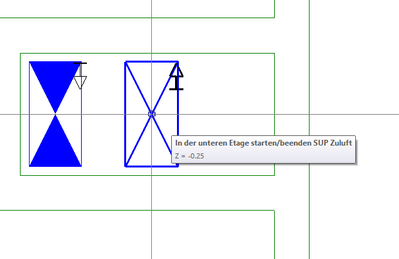

Im unserem Beispiel befinden wir uns im Gewerk Lüftung. Die jeweils darüber- und darunterliegenden Etagen sind bereits konstruiert; die entsprechenden Übergabepunkte sind eingeblendet.

---

Versprung

• Aktivieren Sie den “Objektfang“. Die Schaltfläche hinter dem Icon ist nun hinterlegt.

• Wählen Sie die Funktion "Lüftungskanal" aus dem Werkzeugkasten "Lüftungsnetz".

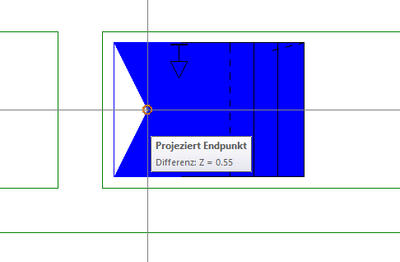

• Bewegen Sie die Maus an den Übergabepunkt aus der unteren Etage. Der Punkt wird gefangen und Ihnen wird die entsprechende Z-Höhe angezeigt.

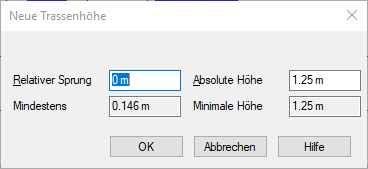

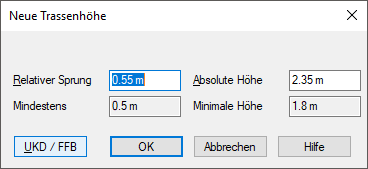

• Klicken Sie mit der linken Maustaste auf den Übergabepunkt. Der Dialog „Neue Trassenhöhe“ öffnet sich.
• Geben Sie die Höhe als „Relativer Sprung“ oder als „Absolute Höhe“ vor und bestätigen Sie die Eingabe mit „OK“. Der Dialog „Neue Trassenhöhe“ schließt sich.

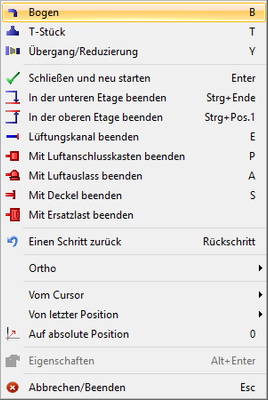

• Klicken Sie auf die rechte Maustaste. Das Kontext-Menü öffnet sich.

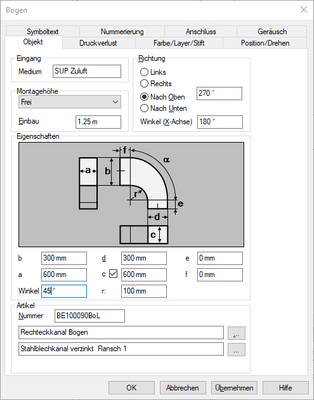

• Wählen Sie die Funktion „Bogen“ aus. Der Dialog „Bogen“ öffnet sich.

• Geben Sie eine „Richtung“, sowie den von Ihnen gewünschten „Winkel“ vor.

• Bestätigen Sie die Eingabe mit „OK“. Der Dialog „Bogen“ schließt sich. Der Dialog „Neue Trassenhöhe“ öffnet sich.

• Beenden Sie den Dialog durch einen Klick auf „Abbrechen“ oder nutzen Sie die ESC-Taste. Der Dialog „Neue Trassenhöhe“ schließt sich.

• Aktivieren Sie den „Punktefang“. Das Symbol wird farbig hinterlegt.

• Klicken Sie mit einem Linksklick auf den Übergabepunkt der nächsten Etage.

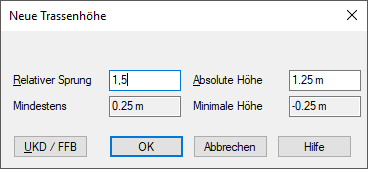

• Betätigen Sie die "Bild oben"-Taste auf Ihrer Tastatur. Der Dialog "Neue Trassenhöhe" öffnet sich.

• Wählen Sie "UKD/FFB". Der Dialog "Neue Trassenhöhe" schließt sich.

Der Versprung ist nun konstruiert und die Funktion beendet.

Der Beitrag bezieht sich auf die DDScad Version 14 und wurde im September 2018 veröffentlicht.
