Mapa de esquadrias - Representação em planta incorreta

[karina_zanon1]

Boa tarde pessoal, tudo bem?

Estou com um mapa de esquadrias aqui onde estou utilizando tanto a pré-visualização em planta quanto a vista frontal para documentação. O problema é que, nas esquadrias que tem guarnição, a guarnição não aparece na vista em planta, mesmo com a configuração da OVM da vista do mapa ajustada para mostrar os elementos detalhados. Alguma ideia de como solucionar isso?

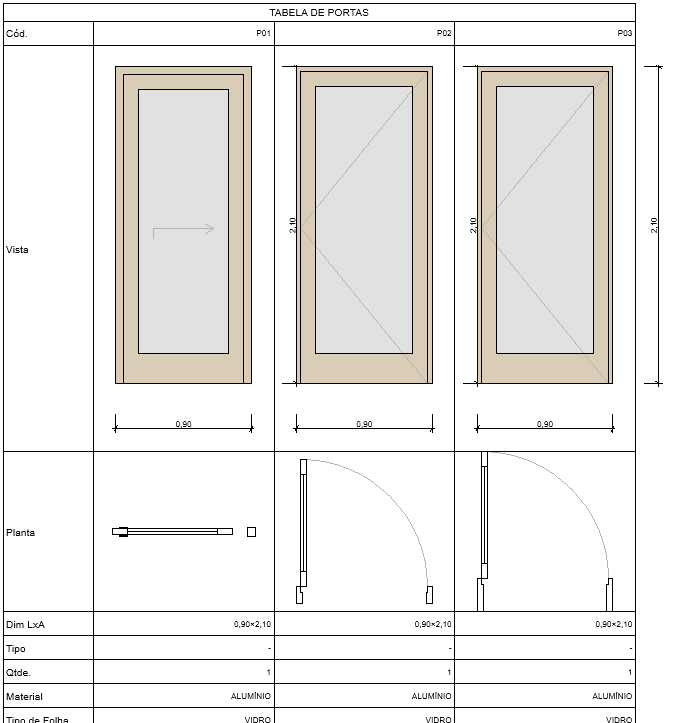

Img 01 - mapa de esquadrias com as visualizações em planta

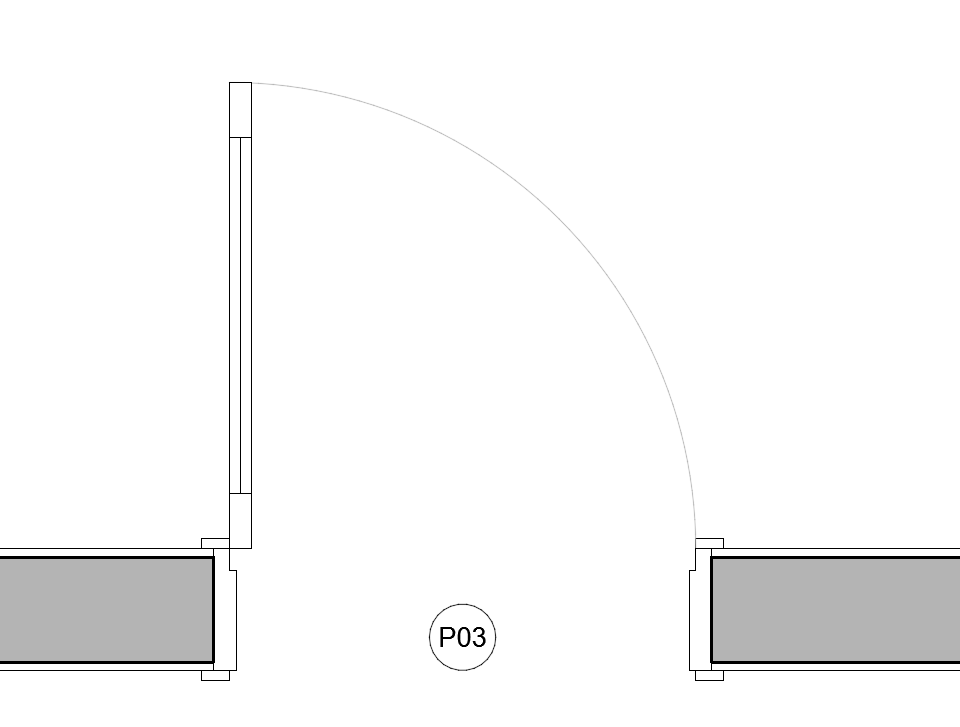

Img 02 - vista em planta da porta que está no mapa de esquadrias

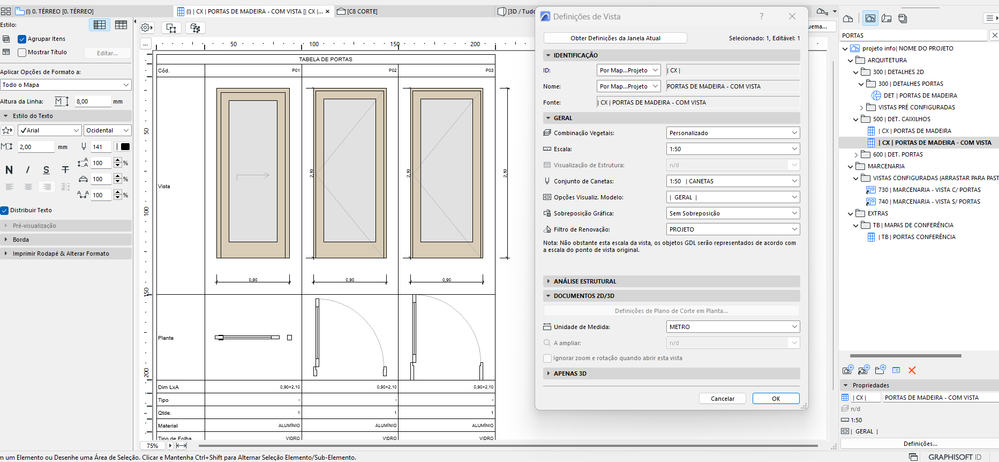

Img 03 - definições da vista do mapa de esquadrias

Img 04 - configurações do OVM

[Patricia Angelim · Accepted solution]

Oi @karina_zanon1 , tudo bem?

O que você deseja fazer requer uma série de passo a passos.

Te indico esse vídeo pra você seguir!

https://www.youtube.com/watch?v=2o5oXANLXEs&t=1s

Me avise se te ajudou! 🙂
