Paginação de esquadrias

Rita Gurjao
Community Manager
Community Manager

Este artigo foi criado por uma Treinadora Certificada Graphisoft Brasil 2023!



Convidamos os Treinadores Certificados da Graphisoft Brasil para compartilhar dicas e truques no Archicad. Neste artigo, vamos aprender com a @Patricia Angelim fazer paginação de esquadrias.



Obrigada por compartilhar seu conhecimento com outros usuários apaixonados pelo Archicad.


Neste artigo vamos aprender como fazer paginação de esquadrias no Archicad com apenas alguns cliques, utilizando os mapas. Para isso, vamos utilizar como exemplo a paginação das portas de um projeto fictício.



Passo 1 -  Configure o Mapa para extrair as informações necessárias

Primeiramente, devemos configurar nosso Mapa com as informações que queremos extrair:

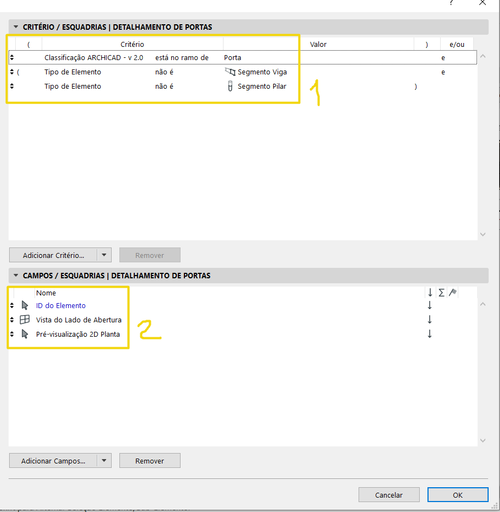

Imagem 01.png

No item 01, temos os Critérios do Mapa que queremos extrair. Neste caso, queremos extrair tudo que está Classificado como "Porta", e que não sejam Segmentos de Viga ou Segmentos de Pilares.

No item 02, temos os campos de informações que queremos extrair. Aqui, você é livre para colocar as informações que achar necessárias para o seu projeto, como maçaneta, tipo de abertura, material. Neste exemplo, iremos extrair apenas o ID do Elemento, e, para compor nossa paginação, a Vista do Lado de Abertura e, também, a Pré-visualização 2D Planta.

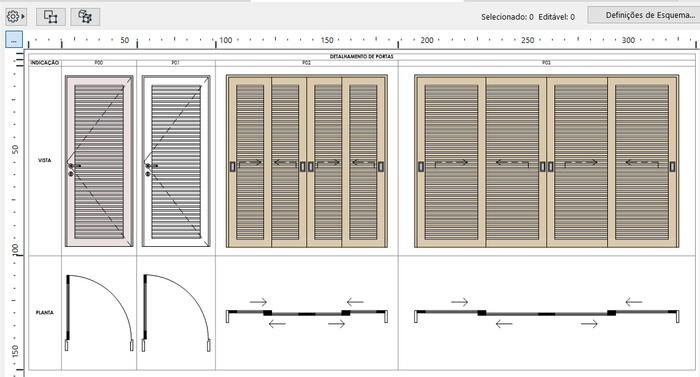

Feito estas configurações, automaticamente o Archicad irá puxar as informações necessárias, apresentando-se da seguinte maneira:

Imagem 02 (1).png

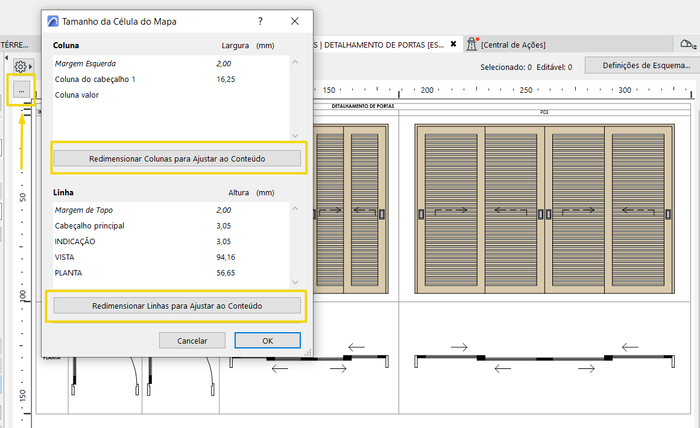

Caso o seu mapa esteja com a visualização de elementos sobrepostos, você deve ajustá-lo nos "...", redimensionando as Linhas e as Colunas:

Imagem 03 (1).png

Passo 2 - Adicione mais informações aos elementos

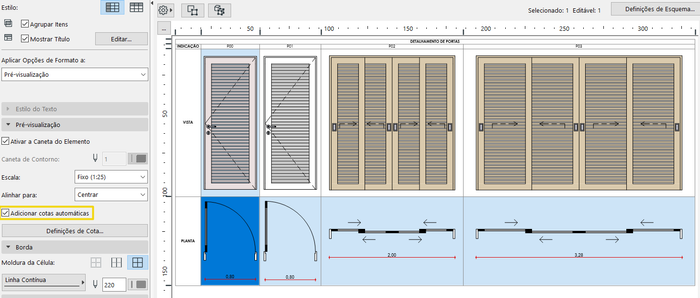

Agora, para finalizar nossa paginação de esquadrias, podemos adicionar Cotas de forma automática, selecionando a Vista que queremos contar e dando "check" no box "Adicionar cotas automáticas".

Imagem 04 (1).png

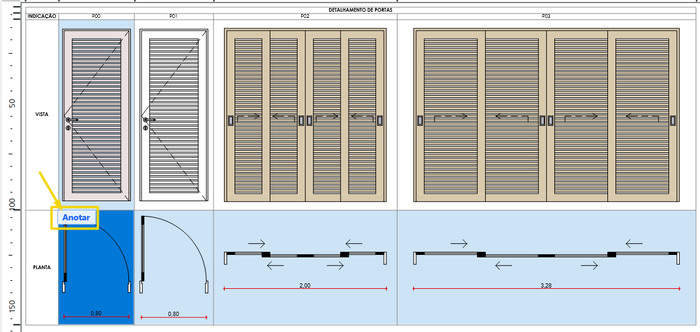

Caso este nível de Cotas ou representação não seja suficiente para o seu escritório ou o seu projeto, é possível incrementar as informações apertado no ícone "Anotar" ao clicar em uma das Vistas.

Imagem 05.png

Dentro do "Anotar" é possível adicionar documentação extra necessária com Linhas, Tramas e Textos para melhorar a documentação, como o caso de desenhar um contexto de alvenaria na lateral da porta a seguir, ou, até mesmo, cotas extras para auxiliar a execução.

Imagem 06.png



Ao final das edições, não esqueça de redimensionar novamente as linhas e colunas da sua tabela para o conteúdo ficar legível!

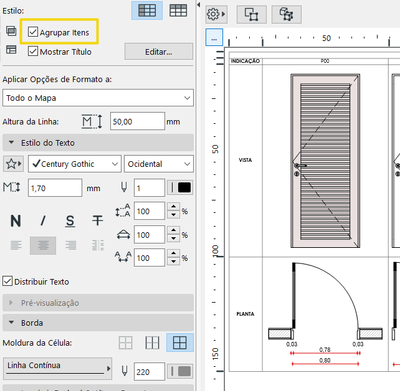

Você é livre para escolher o tipo de informação que deseja extrair nas tabelas nos campos, bem como configurar a escala do seu detalhamento. Neste momento, é importante habilitar o "Agrupar Itens", no menu do canto superior direito do Mapa, para que todas as esquadrias que tenham o mesmo ID fiquem juntas.



Imagem 07.png



Este conteúdo também está disponível em formato de vídeo neste link.
