As nuvens de pontos estão se tornando cada vez mais comuns em fluxos de trabalho de renovação e Scan-to-BIM, mas arquivos e57 grandes podem ser difíceis de navegar e frequentemente exigem pré-processamento antes de se tornarem práticos para uso no Archicad. A dica deste mês destaca uma solução inovadora compartilhada por @torben_wadlinger, que desenvolveu um add-on gratuito que torna o trabalho com grandes nuvens de pontos mais flexível e eficiente diretamente no Archicad.
Desafio
Nuvens de pontos grandes podem conter milhões de pontos, tornando seu uso intensivo em recursos. Para melhorar o desempenho, os usuários frequentemente recorrem a softwares externos, como o CloudCompare, para reduzir a nuvem de pontos antes de importá-la para o Archicad. Embora essa abordagem funcione, ela adiciona etapas extras ao fluxo de trabalho e pode exigir a exportação de múltiplas versões do mesmo escaneamento com diferentes níveis de detalhe, por exemplo, uma versão leve para modelagem do dia a dia e outra mais densa para trabalhos que exigem maior precisão.
Solução
Em vez de criar múltiplas versões da nuvem de pontos externamente, essa ferramenta converte o arquivo e57 original para o formato otimizado gspc e permite ajustar a densidade exibida diretamente dentro do Archicad, reduzindo a necessidade de pré-processamento externo e mantendo o escaneamento original intacto.
Instalação do add-on
Baixe o arquivo zip anexado no fórum original e escolha a versão compatível com o seu Archicad e sistema operacional. O add-on é compatível de forma confiável com o Archicad 27, 28 e 29, tanto no macOS quanto no Windows. Após a instalação e reinicialização do Archicad, um novo comando “Punktwolken-Palette…” aparecerá no menu Modelagem.
💡 Usuários do Archicad 26 podem consultar o tópico original para orientações; observe que há limitações para essa versão.
Importação de um arquivo e57 e definição da densidade
Abra a Paleta de Nuvem de Pontos no menu Modelagem. Selecione o arquivo e57 e defina a densidade de importação como uma porcentagem. A ferramenta converte o e57 para o formato gspc usando a mesma biblioteca e57 utilizada internamente pela Graphisoft e insere a nuvem de pontos no projeto. Começar com uma densidade baixa mantém o projeto leve e fácil de navegar.
💡 A nuvem de pontos é posicionada usando as coordenadas armazenadas no arquivo e57, sem deslocamento automático para a origem do projeto. O suporte ao BIMcloud está previsto para uma versão futura.

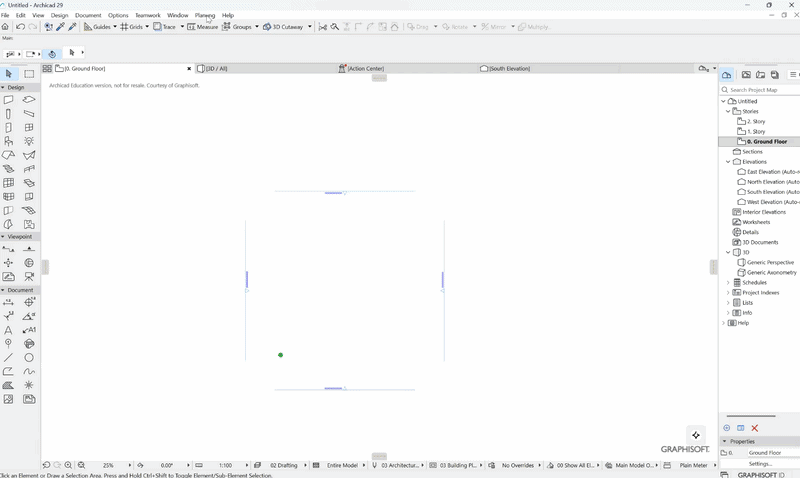

Importação de uma nuvem de pontos pela paleta Punktwolken.
Ajuste da densidade durante o trabalho
Se o fluxo de trabalho exigir mais ou menos detalhe, basta alterar o valor de densidade na paleta e confirmar. A solução regenera o arquivo gspc com os novos valores e o recarrega automaticamente no Gestor da Biblioteca, sem criar cópias extras e sem acumular arquivos na pasta do projeto.
Gerenciamento de visibilidade por piso
A ferramenta lê cada estação de escaneamento individual do arquivo e57, numera essas estações e as agrupa por piso com base em sua posição espacial. Se os pisos forem alterados no projeto, o agrupamento é atualizado automaticamente. A partir da paleta, é possível ativar ou desativar estações individuais ou pisos inteiros usando a caixa de seleção Visível, mantendo a vista limpa e o projeto responsivo.
Resultado
O add-on otimiza o fluxo de trabalho Scan-to-BIM ao:
- Reduzir a necessidade de pré-processamento externo;
- Permitir o ajuste da densidade da nuvem de pontos após a importação;
- Organizar automaticamente as localizações de escaneamento por piso;
- Possibilitar isolar posições individuais de escaneamento ou pisos inteiros para facilitar a navegação.
Experimente e conte para nós como foi sua experiência. A discussão original está em alemão, mas seu navegador pode traduzi-la facilmente. Você também pode deixar um reconhecimento para @torben_wadlinger por desenvolver e compartilhar essa solução com a comunidade e participar da conversa no tópico original.
Você tem uma solução criativa ou uma dica favorita para os desafios do dia a dia? Compartilhe com a comunidade e ela pode aparecer em destaque no Graphisoft Insights.
