Dica do mês, setembro de 2024: Como usar a Sobreposição Gráfica para verificações no projeto

As Sobreposições Gráficas são uma poderosa ferramenta do Archicad que permite aplicar uma aparência personalizada aos elementos do modelo em uma determinada Vista, facilitando a transmissão de informações importantes. Essa funcionalidade é extremamente útil para várias finalidades, como realizar verificações no projeto de forma rápida e precisa.



A dica deste mês foi inspirada em um tópico respondido por @Julio C Freitas e vai te ajudar a entender como utilizar essa funcionalidade para garantir que seu projeto seja entregue conforme os critérios e informações estabelecidos.



Antes de começarmos



Existem duas formas de atribuir uma Sobreposição Gráfica no Archicad: Usando a Combinação de Sobreposição Gráfica, que aplica um conjunto de regras que afetam elementos que atendem a critérios específicos ou através do Filtro de Renovação, que define quais elementos, com base no Estado de Renovação, são exibidos com uma sobreposição.



Essas configurações são salvas junto com as definições de cada Vista. Para demonstrar a dica desse mês usaremos a Combinação de Sobreposição Gráfica, que permite criar e ajustar regras para verificar diferentes aspectos do seu projeto.



Exemplos de uso da Sobreposição Gráfica



A seguir, mostramos algumas maneiras de usar as Sobreposições Gráficas para realizar verificações eficientes no seu projeto:



Como localizar Cotas estáticas



Com o progresso de um projeto, algumas Cotas associativas podem se tornar estáticas, o que pode gerar inconsistências no modelo. Para verificar essas Cotas, crie uma nova Combinação de Sobreposição Gráfica e configure uma nova regra com:



Critérios: "Tipo de Elemento" é "Cota" e "Estado de Anotação" é "Estático".

Estilo de sobreposiçãoClique na caixa de seleção ao lado de "Linha / Marcador / Caneta do Texto" e escolha uma caneta.

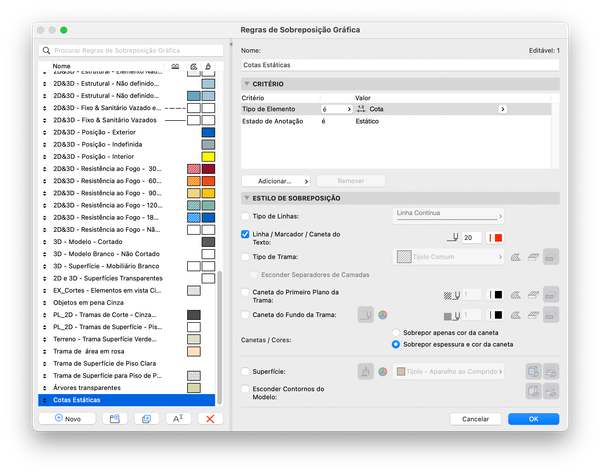

Cotas Estáticas - Sobreposição Gráfica.png

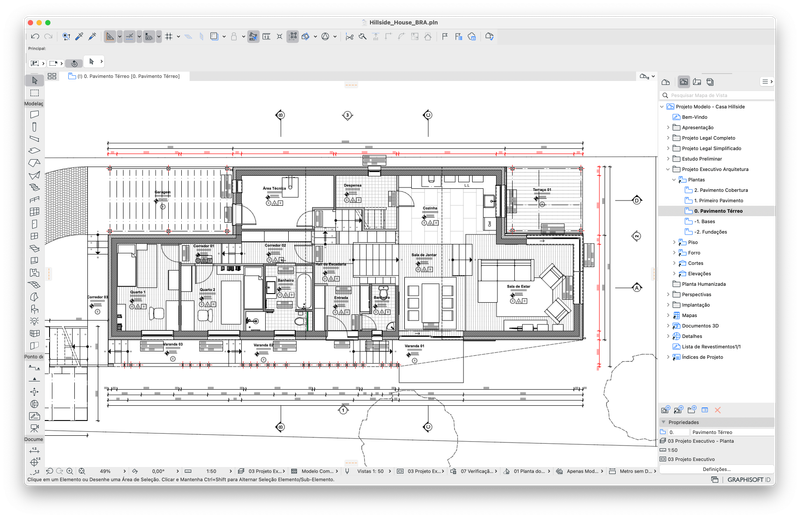

Cotas Estáticas - Resultado.png

Assim, você poderá identificar rapidamente quais Cotas estão estáticas e corrigir o que for necessário.



Como verificar os Vegetais dos elementos



Alguns elementos podem ser colocados em Vegetais errados, comprometendo a organização do projeto. Para resolver isso, crie uma nova Combinação de Sobreposição para verificar os elementos que estão fora do Vegetal correto e configure uma nova regra com:



Critérios: "Tipo de Elemento" é "Objeto", o "ID do Elemento" contém "Mob" ou qualquer informação relacionada aos seus Objetos e o Vegetal não "ARQ - Eletrodoméstico & Mobiliário".

Estilo de sobreposiçãoClique na caixa de seleção de "Linha / Marcador / Caneta do Texto" e escolha uma caneta e defina uma Superfície com uma cor correspondente.

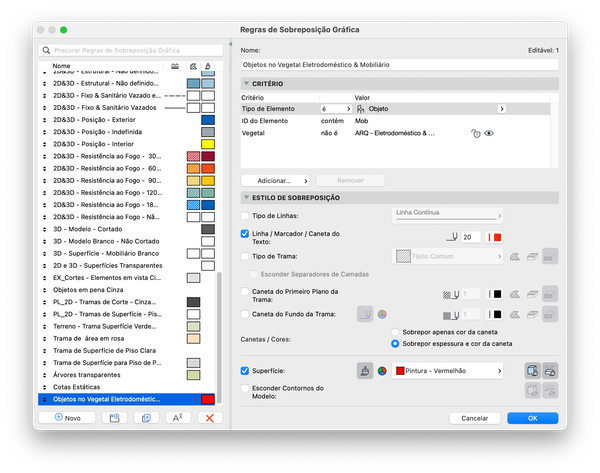

Verificar Vegetais - Sobreposição Gráfica.png

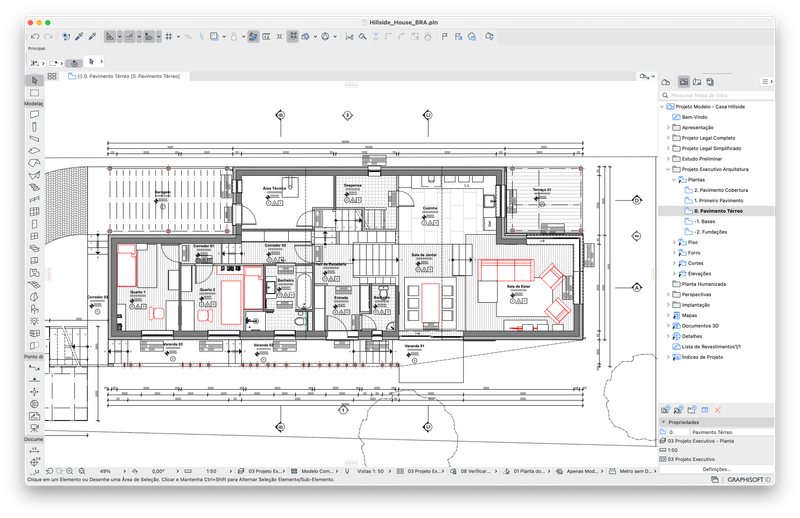

Verificar Vegetais - Resultados.png

Dessa forma, você consegue visualizar rapidamente quais objetos precisam ser ajustados. O mesmo método pode ser usado para verificar as Classificações.



Como verificar a posição dos elementos



Durante a colaboração IFC, é importante definir se a posição dos elementos é Exterior ou Interior. Para verificar essa definição, crie uma nova Combinação de Sobreposição e configure uma nova regra com:



Critérios: "Tipo de Elemento" é "Todos os Tipos", com regras separadas para "Exterior", "Interior" e "Indefinido", usando o critério "Posição".

Estilo de sobreposiçãoClique na caixa de seleção de "Linha / Marcador / Caneta do Texto"  e escolha uma caneta e defina uma Superfície com uma cor correspondente.



Verificar Posição - Sobreposição Gráfica.png

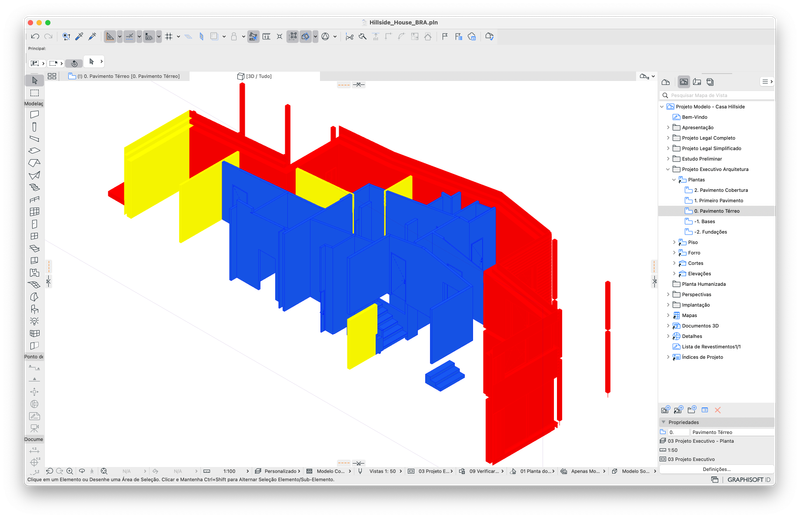

Verificar Posição - Resultado.png

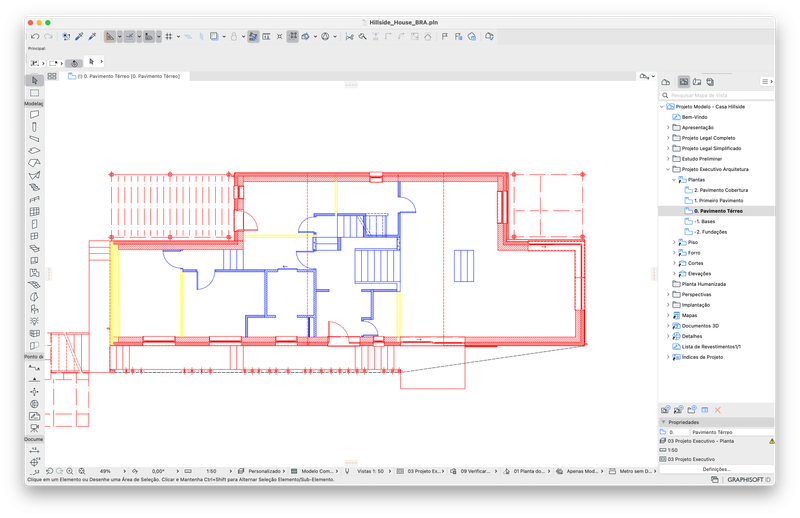

Verificar Posição - Resultados 2.png

Além disso, você pode utilizar as Propriedades, que são informações opcionais atribuídas aos elementos ou Materiais de Construção, como critério para criar regras mais específicas e adaptadas ao seu fluxo de trabalho.



Esperamos que essa dica contribua para aprimorar ainda mais a qualidade na entrega dos seus projetos.


Agradecemos ao @Julio C Freitas por compartilhar essa valiosa contribuição com nossa comunidade! Se você achou essa dica útil, não se esqueça de curtir o tópico original.



Nos vemos no próximo mês com mais uma dica técnica!
