DWG / DXF-Export - Fenster, Türen, Räume, Schraffuren auf separaten Layern

[Holger Kreienbrink]

Wenn Sie DXF/DWG-Daten liefern müssen, kann es vorkommen, dass Sie Elemente wie Fenster, Türen oder Bauteilschraffuren auf bestimmte Layer legen müssen.

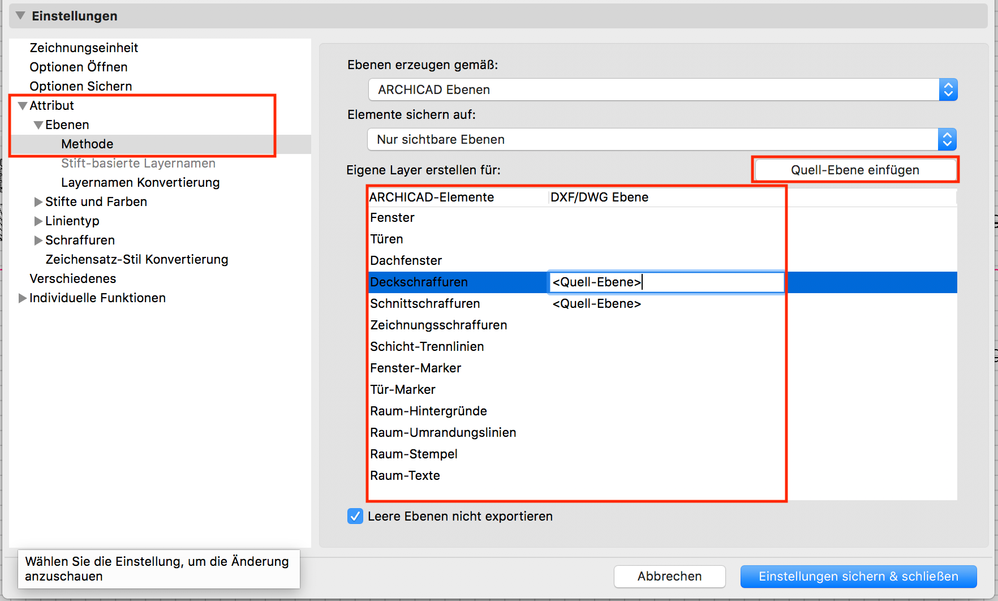

Diese Einstellungen finden Sie in den DWG Übersetzern.

• Hier können Sie die Layernnamen eintragen, auf die die jeweiligen Bestandteile aus Archicad exportiert werden sollen


• Wenn z.B. die Außenwandkonturen und deren Schraffuren auf unterschiedlichen Layern liegen sollen (wie z.B. Wand_aussen und Wand_aussen_Schraffur), können Sie die Quell Ebene einfügen und "_Schraffur" dahinter schreiben (also <Quell-Ebene>_Schraffur)


• Ihre Ebene für Außenwände in Archicad müsste Wand_aussen heißen


• Die Konturen werden dann auf Wand_aussen exportiert


• Die Wandschraffuren werden auf Wand_aussen_Schraffur exportiert

Die Screenshots wurden in Archicad Version 22 erstellt
