Wie in diesem Artikel beschrieben, können Sie Raumstempeltexte für verschiedene Maßstäbe unterschiedlich positionieren.
Beim Export eines Raumstempels als DWG-Block über eine Konvertierungstabelle, wie sie in vielen Übersetzern für Behörden der Fall ist, kennt Archicad aber nur die ursprüngliche Position.
Beim Export eines Raumstempels als DWG-Block über eine Konvertierungstabelle, wie sie in vielen Übersetzern für Behörden der Fall ist, kennt Archicad aber nur die ursprüngliche Position.

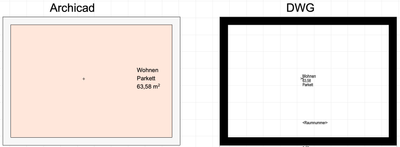

Sie können die DWG zur schnellen Überprüfung als Zeichnung per Drag & Drop ins Archicad-Fenster ziehen. Verschobene Raumtexte müssen vor diesen speziellen Export mit Konvertierungstabelle wieder zurück verschoben werden.
Außerdem sollten Sie bei diesem speziellen Export darauf achten, dass der Mittelpunkt des Textes immer innerhalb der Raumfläche liegt, damit zB AutoCAD den Raum der raumumgrenzenden Polylinie zuordnen kann.
- Prüfen Sie unbedingt die DWG vor dem Verschicken
- Setzen Sie nach Möglichkeit die erste Textposition in der Nähe des Einsetzpunktes
Außerdem sollten Sie bei diesem speziellen Export darauf achten, dass der Mittelpunkt des Textes immer innerhalb der Raumfläche liegt, damit zB AutoCAD den Raum der raumumgrenzenden Polylinie zuordnen kann.
