Geländer - Subelemente mit Solid Element Operationen (SEO) bearbeiten

Holger Kreienbrink
Graphisoft
Graphisoft
Ab Archicad 22 können Sie die Subelemente des Geländers mittels Solid Element Operationen (SEO) miteinander verschneiden.


  • Wir wollen in diesem Beispiel den Teil der Geländerharfe mit dem Handlauf beschneiden

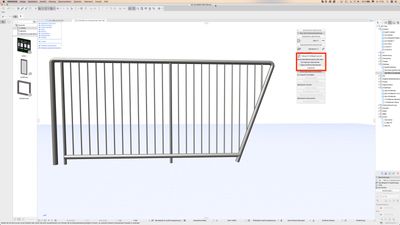

  • Aktivieren Sie das Geländer

  • Öffnen Sie den Bearbeiten-Modus




  • Öffnen Sie die Solid Element Befehle

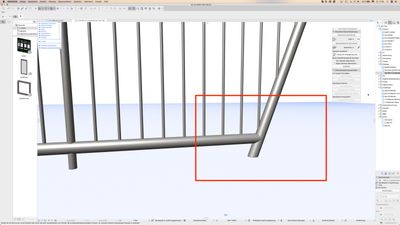

  • Aktivieren Sie den Handlauf

  • Legen Sie den Handlauf als Operator fest




  • Wählen Sie den unteren Holm, die Geländerstäbe und den oberen Holm aus

  • Legen Sie diese als Ziele fest

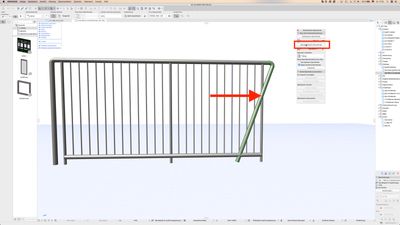

  • Verschneiden Sie die Elemente mit der Option Abzug mit Verlängerung nach unten

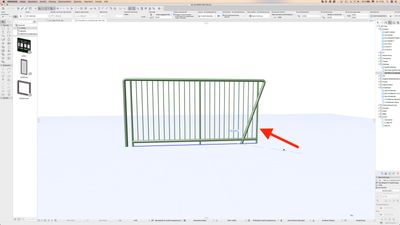

  • Hier sehen Sie die Verschneidung der Elemente

  • Den Fußpunkt des Handlaufs lässt sich zum Boden anpassen


Die Screenshots wurden in Archicad Version 22 erstellt
