Modellüberprüfung: Kollisionserkennung der Kopffreiheit über Treppen

[Fritz Schupferling]

Treppen können in Archicad mit der Kollisionsüberprüfung auf genügend Kopffreiheit überprüft werden.

Die Kopffreiheit wurde mit Archicad 22 in das Treppenwerkzeug integriert.

In diesem Beispiel zeigen wir Ihnen Schritt für Schritt, wie Sie eine Treppe auf ausreichend Kopffreiheit überprüfen können.

Wo finde ich diesen Befehl?

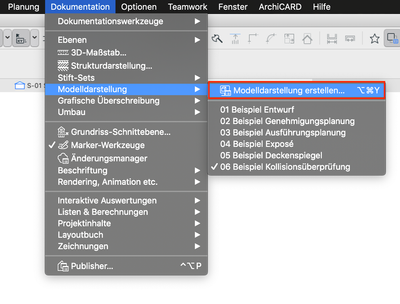

• Rufen Sie die Modelldarstellung unter Dokumentation > Modelldarstellung > Modelldarstellung erstellen... oder mit einem Doppelklick auf das Icon in der Schnell Optionen Leiste auf.

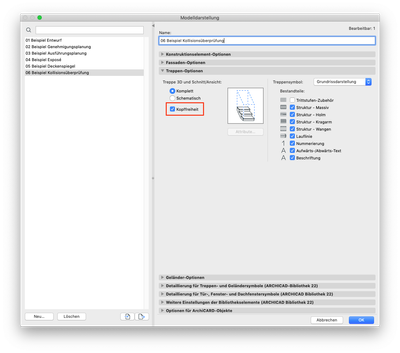

• Setzen Sie unter Modelldarstellung > Treppen-Optionen das Häkchen Kopffreiheit.


• Die in der Treppe hinterlegte Kopffreiheit wird nun dargestellt.

• Öffnen Sie nun die Kollisionserkennung über Planung > Kollisionserkennung. Die Filterkriterien der Kollisionserkennung ähneln dem Suchen & Aktivieren.


• Im Beispiel findet die Auswahl der zu überprüfenden Elemente anhand von Archicad Klassifizierungen statt.

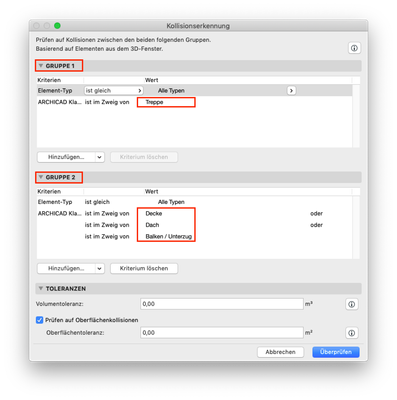

• Stellen Sie in den Kriterien unter Gruppe 1 die Suche nach Treppe ein.


• Stellen Sie in den Kriterien von Gruppe 2 die Suche nach Decke, Dach, Unterzug o.Ä. ein.


• Klicken Sie abschließend auf Überprüfen.

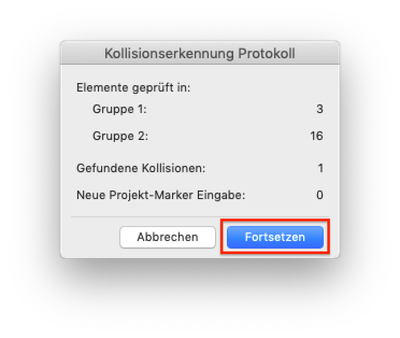

• Das Kollisionserkennung Protokoll öffnet sich und informiert Sie über die geprüften Elemente und die gefundenen Kollisionen.


• Schließen Sie das Protokoll über Fortsetzen.

• Das Marker Werkzeug öffnet sich automatisch und listet alle gefundenen Kollisionen einzeln auf.

• Öffnen Sie das 3D-Fenster zur besseren Übersicht.

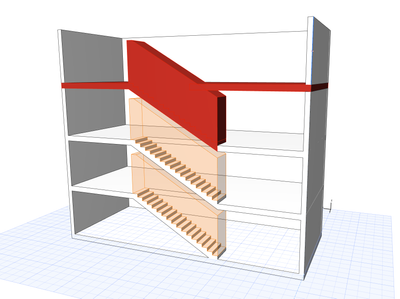

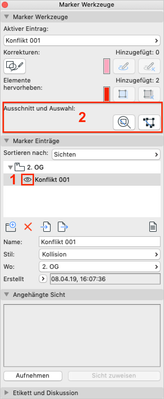

• Lassen Sie einen Konflikt über den Klick auf das Augensymbol (1.) anzeigen. Die betroffenen Elemente eines Konflikts werden nun rot dargestellt.


• Unter Ausschnitt und Auswahl (2.) kann auf die Ausgewählten Elemente gezoomt oder die betreffenden Elemente ausgewählt werden.

Das Anzeigen der Konflikte im 3D-Fenster ermöglicht Ihnen einen besseren Überblick.

Mit der Kollisionserkennung lassen sich Probleme oder Modellierungsfehler frühzeitig erkennen und Sie können noch effektiver mit Archicad arbeiten.

Die Screenshots wurden in Archicad Version 22 erstellt
