Modellüberprüfung: Kollisionserkennung von Räumen mit anderen Bauteilen

[Fritz Schupferling]

Räume können in Archicad auf eine Kollision mit anderen Bauteilen oder anderen Räumen überprüft werden.

Wir zeigen Ihnen Schritt für Schritt, wie Sie eine Kollisionsüberprüfung von Räumen mit anderen Bauteilen vornehmen.

Wo finde ich diesen Befehl?

Als erstes sollten Sie sicherstellen, dass die Räume im 3D-Fenster dargestellt werden, da auftretende Kollisionen sonst nicht angezeigt werden können.

• Öffnen Sie Elemente in 3D filtern und schneiden... unter Ansicht > Elemente in 3D > Elemente in 3D filtern und schneiden

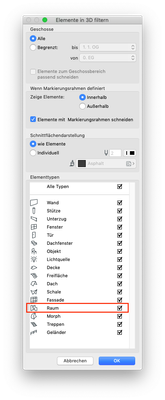

• Stellen Sie nun sicher, dass das Häkchen bei Raum gesetzt ist.


• Schließen Sie Elemente in 3D filtern mit OK.

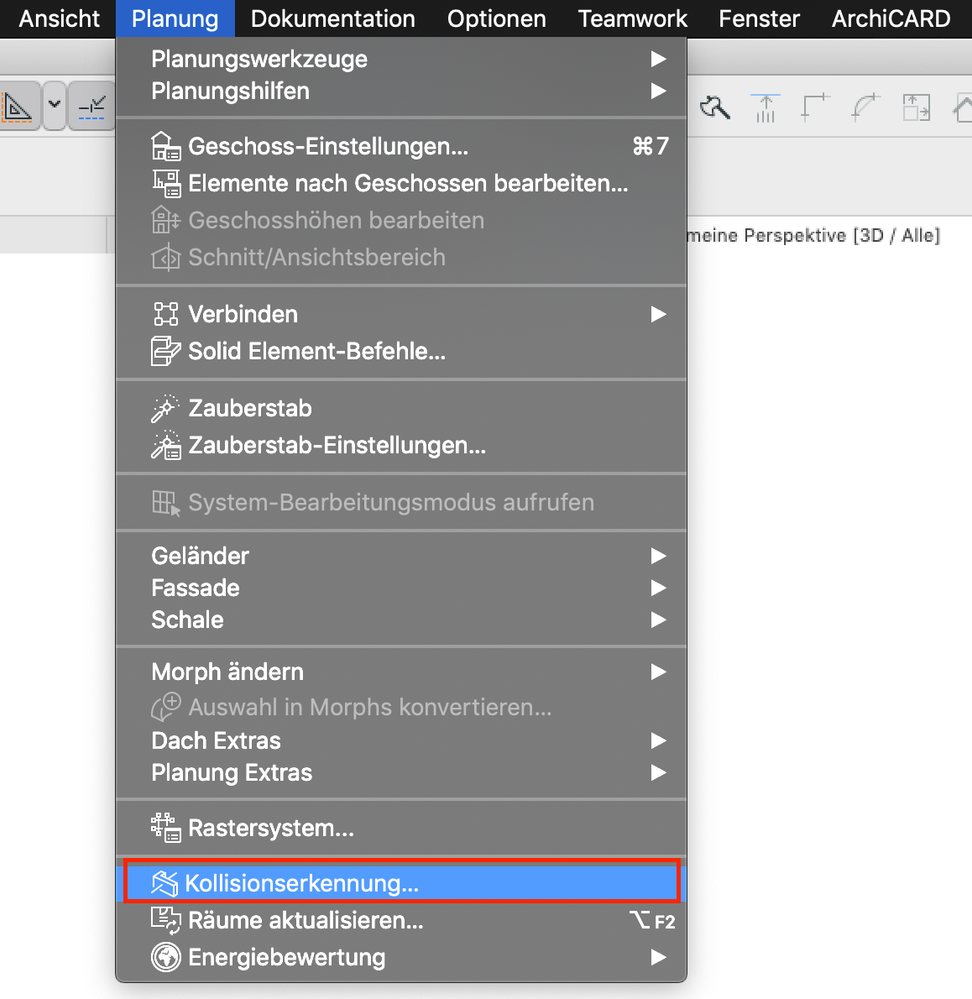

• Öffnen Sie nun die Kollisionserkennung über Planung > Kollisionserkennung. Die Filterkriterien der Kollisionserkennung ähneln dem Suchen & Aktivieren.


• Im Beispiel findet die Auswahl der zu überprüfenden Elemente anhand von Archicad Klassifizierungen statt.

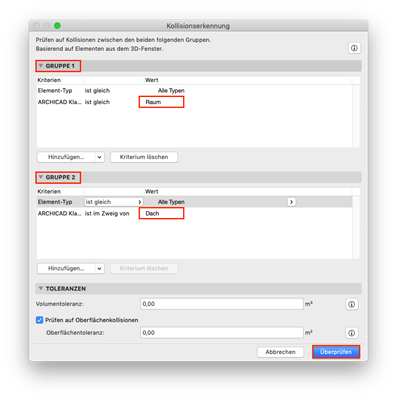

• Stellen Sie in den Kriterien unter Gruppe 1 die Suche nach Raum ein.


• Stellen Sie in den Kriterien von Gruppe 2 z.B. die Suche nach Dach ein.


• Klicken Sie auf abschließend auf Überprüfen.

• Das Kollisionserkennung Protokoll öffnet sich und informiert Sie über die geprüften Elemente und die gefundenen Kollisionen.


• Schließen Sie das Protokoll über Fortsetzen.

• Das Marker Werkzeug öffnet sich automatisch und listet alle gefundenen Kollisionen einzeln auf.


• Öffnen Sie das 3D-Fenster zur besseren Übersicht.

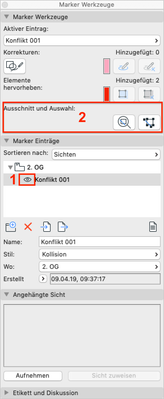

• Lassen Sie einen Konflikt über den Klick auf das Augensymbol (1.) anzeigen. Die betroffenen Elemente eines Konflikts werden nun rot dargestellt.


• Unter Ausschnitt und Auswahl (2.) kann auf die Ausgewählten Elemente gezoomt oder die betreffenden Elemente ausgewählt werden.

In den Beispielen wurden verschiedene Kollisionserkennungen durchgeführt:

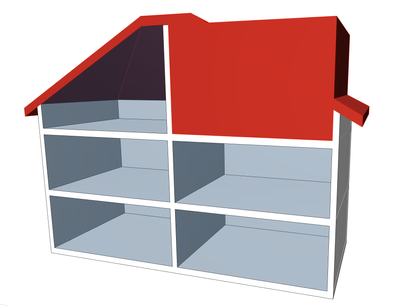

• Zwischen Raum und Dach.

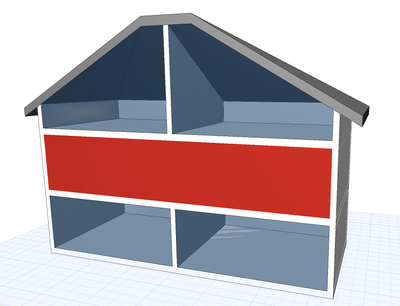

• Zwischen Raum und Decke.

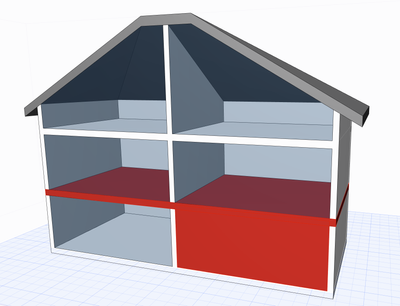

• Zwischen Raum und Raum.

Mit der Kollisionserkennung lassen sich Probleme oder Modellierungsfehler frühzeitig erkennen und Sie können effektiver mit Archicad arbeiten.

Die Screenshots wurden in Archicad Version 22 erstellt
