Profilierte Träger und Stützen

[Fritz Schupferling]

Mit dem überbeiteten Träger- und Stützen-Werkzeug in Archicad 23 können Sie auch eigene und parametrische Profile verwenden. So ist es nun möglich Strukturen detaillierter modellieren zu können. Wir zeigen Ihnen in diesem Beitrag anhand eines Trägers, worauf Sie achten müssen.

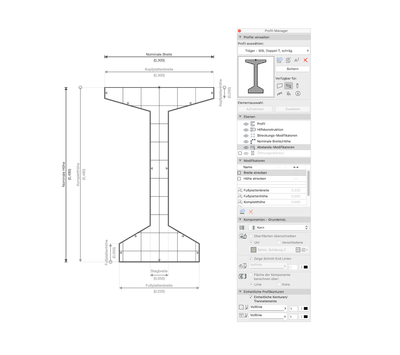

• Erstellen Sie das gewünschte Querschnittsprofil mit den benötigten parametrischen Modifikatoren mit dem Profil-Manager und stellen Sie die Verfügbarkeit auf Träger.

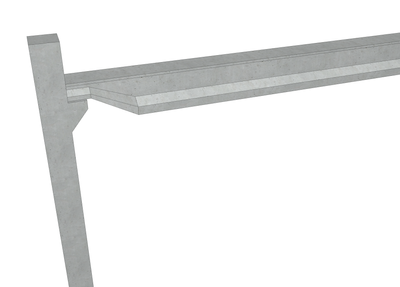

• Modellieren Sie nun den Träger, für den das Profil angelegt wurde, mit dem Träger-Werkzeug.

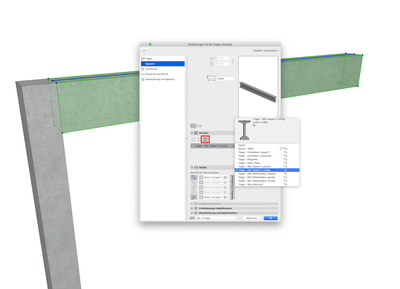

• Wählen Sie nun in den Träger-Einstellungen unter Segment > Struktur das komplexe Profil aus.


• Nun können Sie das zuvor angelegte Profil mit den parametrischen Modifikatoren aus der Liste auswählen.

• Stellen Sie nun in den Träger-Einstellungen unter Segment den Träger auf mehrfach Segmentiert um.


• Anschließend können Sie die gewünschte Anzahl an Segmenten über Hinzufügen anlegen und deren Länge definieren.


• Durch das vorangegangene Festlegen des Querschnittprofils ist allen Segmenten bereits das richtige Profil zugewiesen.

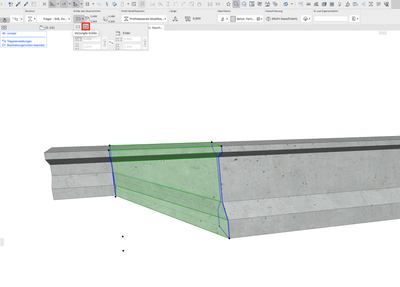

• In diesem Beispiel wird als dritter Arbeitsschritt das mittlere Segment zusätzlich auf verjüngte Größe gestellt.

• Die parametrischen Profile von Trägern und Stützen lassen sich in 2D und 3D anpassen.


• Aktivieren Sie für die nächsten Schritte den Träger und gehen Sie in den Bearbeiten-Modus.


• Wählen Sie das zu bearbeitende Träger-Segment aus. Die parametrischen Modifikatoren des Profils werden Ihnen nun als blaue Kanten angezeigt.

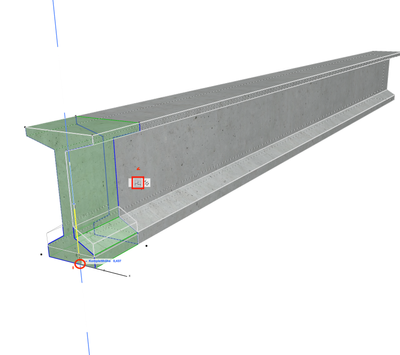

• Klicken Sie auf eine dieser Kanten und wählen Sie Kante(n) versetzen in der Pet-Palette. Nun lässt sich der parametrische Modifikator visuell oder numerisch anpassen.

• In diesem Beispiel wird zuerst das Auflager und anschließend das Haupt-Segment des Trägers in Höhe, Breite und Stärke angepasst.


• Das Verbindungs-Segment erfolgt im nächsten Schritt.

• Durch die, bereits eingestellte Funktion, Verjüngte Größe können die beiden Enden eines Träger-Segments getrennt bearbeitet werden. Dies funktioniert selbstverständlich auch mit den parametrischen Modifikatoren.


• Das Verbindungs-Segment in der Mitte des Beispiels kann so nun an die Profile der angrenzenden Segmente angeglichen werden.

• Mit dem neuen Träger- und Stützen-Werkzeug sind Sie so in der Lage komplexe Tragstrukturen einfacher modellieren zu können.

Sehen Sie sich dieses Webinar an, wenn Sie mehr über den Profil-Manager, parametrische Profile und deren Modifikatoren erfahren möchten.

Die Screenshots wurden in Archicad Version 23 erstellt
