"Echte" Dachfläche ermitteln

In manchen Fällen ist es notwendig, die tatsächliche Fläche einer geneigten Dachebene zu ermitteln, d. h. es wird orthogonal auf eine schräge Fläche geblickt und diese somit nicht reduziert. Eine zur Zeichenfläche orthogonale Dachaufsicht ist dann nicht ausreichend. Dieser Artikel zeigt Ihnen, wie Sie solche Flächen graphisch ermitteln können.



Dach konstruieren und im 3D anzeigen lassen



Nachdem Sie das gewünschte Dach modelliert haben, öffnen Sie dieses im 3D-Fenster.

  • über Fenster > Symbolleisten > 3D-Visualisierung die Palette 3D-Visualisierung einblenden


  • in der Palette den Button Senkrecht auf die angeklickte Fläche sehen anklicken


  • die gewünschte Dachfläche anklicken - die Projektion dreht sich, so dass die gewählte Fläche jetzt orthogonal angezeigt wird

Bildschirmfoto 2024-09-09 um 16.18.16.png

Fläche graphisch ermitteln



  • über Dokumentation > Dokumentationswerkzeuge > Neues 3D-Dokument... ein neues 3D Dokument aus dem 3D Fenster erstellen
  • das neue 3D Dokument öffnet sich direkt und ist in der Projektmappe verfügbar
  • Schraffurwerkzeug auswählen > Schraffur-Einstellung öffnen > mit Flächenmaß anhaken


  • eine Schraffur über die relevante Fläche im 3D Dokument zeichnen

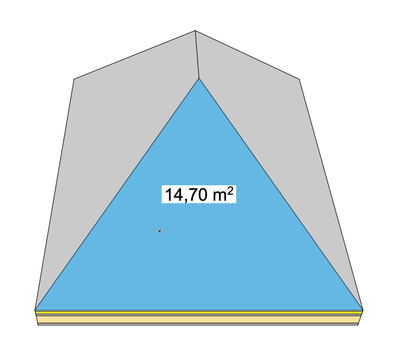

  • das Flächenmaß wird angezeigt
    Tipp: Oft kann die Schraffur schnell mit dem Zauberstab (Leertaste) erstellt werden.
