Elemente in Archicad können unabhängig von ihrem Element Typ klassifiziert werden.

Ein Bauteil welches mit dem Wand - Werkzeug erstellt wurde, kann z.B. auch ein Fundament sein und muss deshalb nicht als Wand klassifiziert werden, sondern als Fundament.

In diesem Beispiel möchten wir Ihnen zeigen wie sie anhand der Grafischen Überschreibung überprüfen können, ob die Klassifizierung einer Wand mit dem Ebenennamen übereinstimmt.

Zusätzlich werden die Bauteile, die mit dem Wand - Werkzeug erstellt wurden, aber anders klassifiziert sind und einen anderen Ebenennamen haben, ebenfalls grafisch überschrieben.

Wo finde ich diesen Befehl?2019_02_1_127126.png

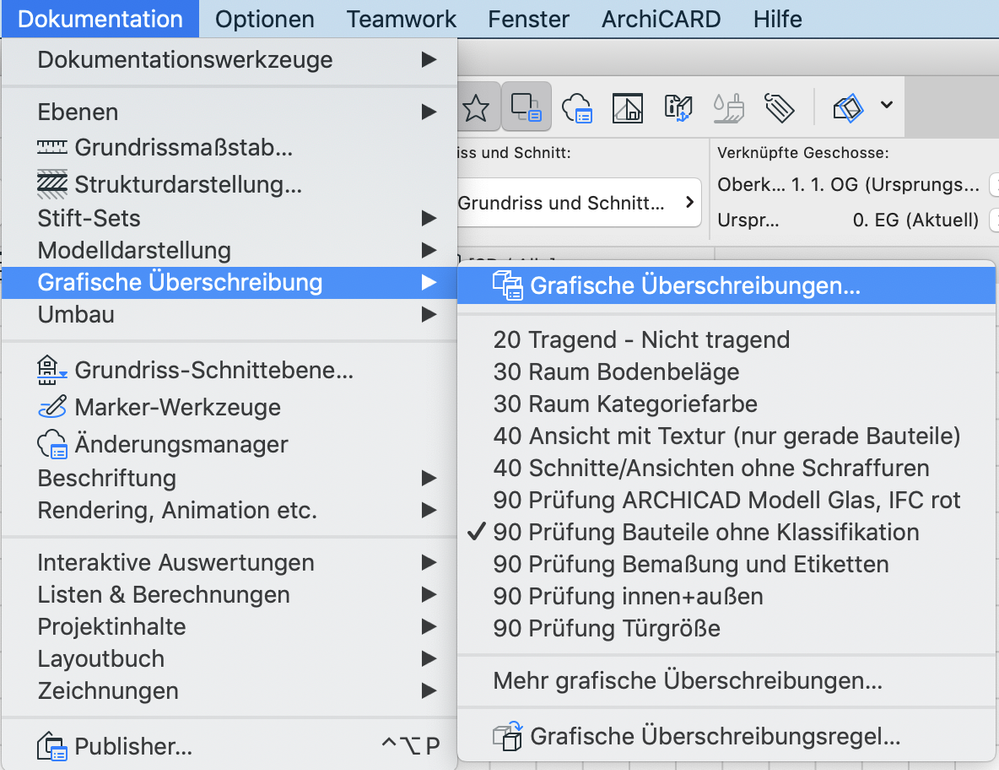

  • Rufen Sie die Grafische Überschreibung unter Dokumentation > Grafische Überschreibung > Grafische Überschreibungen ... oder direkt über Doppelklick auf das Icon in der Schnell Optionen Leiste




  • Klicken Sie unten Links auf Neu

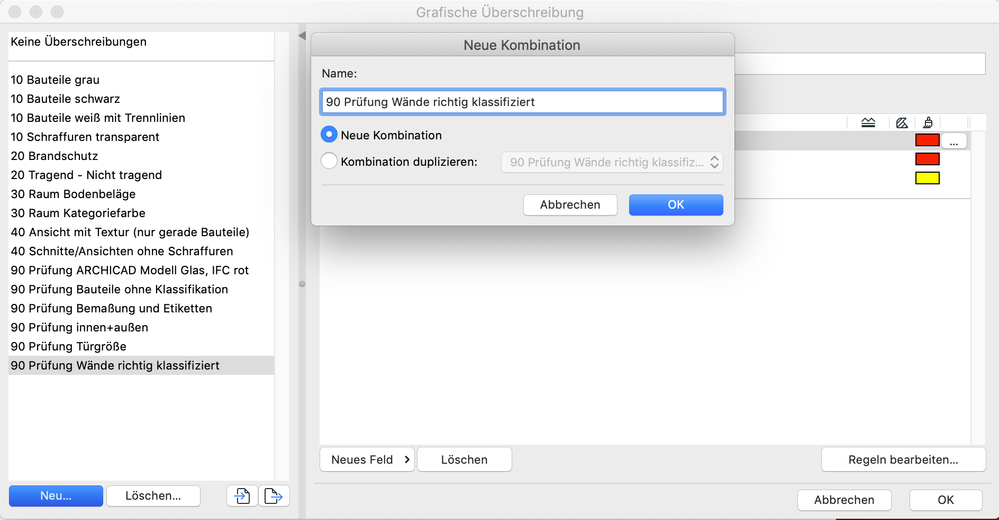

  • Vergeben Sie einen Namen für die neue Kombination

  • Bestätigen Sie mit OK


Wir erstellen jetzt drei Regeln.

  • Klicken Sie unten Links auf Neues Feld

  • Wählen Sie Eine neue Regel erstellen ...  aus

  • Vergeben Sie einen entsprechenden Namen

  • Bestätigen Sie mit OK

  • Klicken Sie auf Regeln bearbeiten...




  • Klicken Sie bei Kriterien auf Hinzufügen...

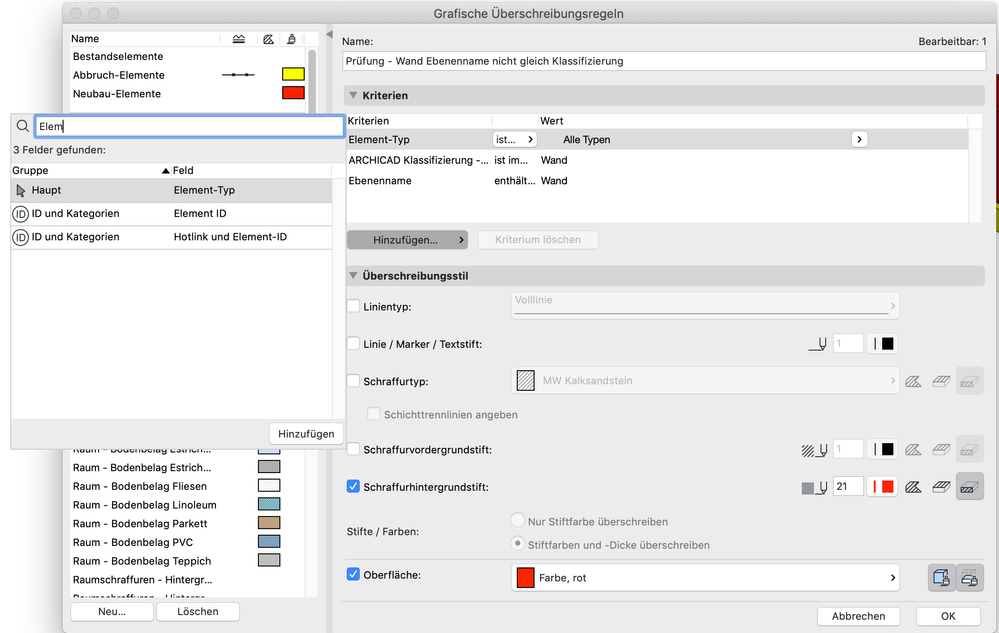

  • Wählen Sie die Kriterien Element-Typ, Ebenenname und Archicad Klassifizierung - 22 aus

  • Klicken Sie auf Hinzufügen...


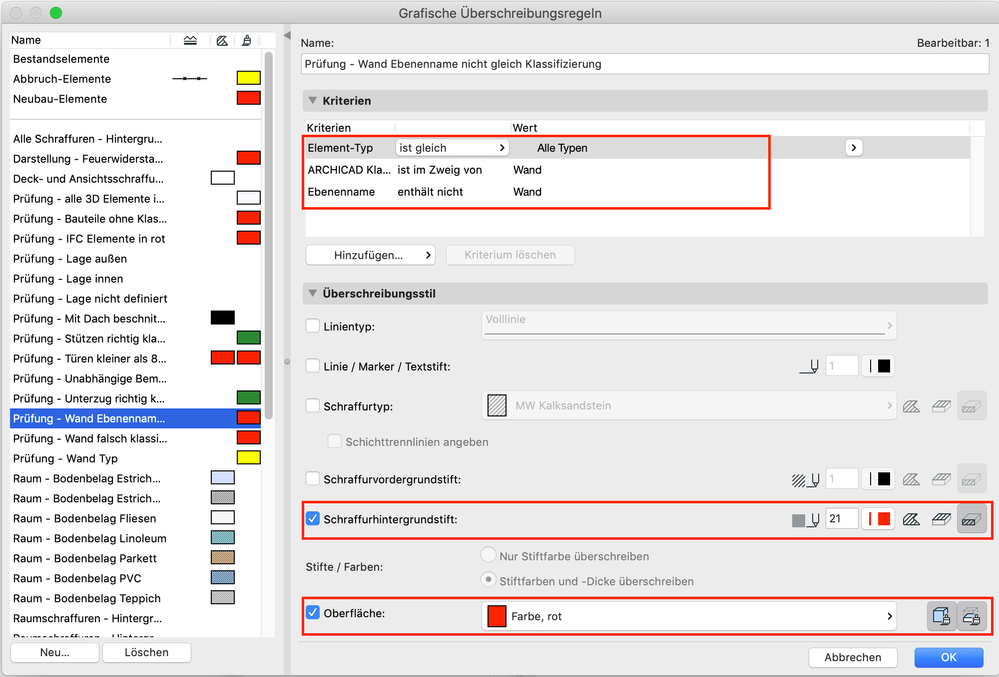

Wählen Sie bei den Kriterien:

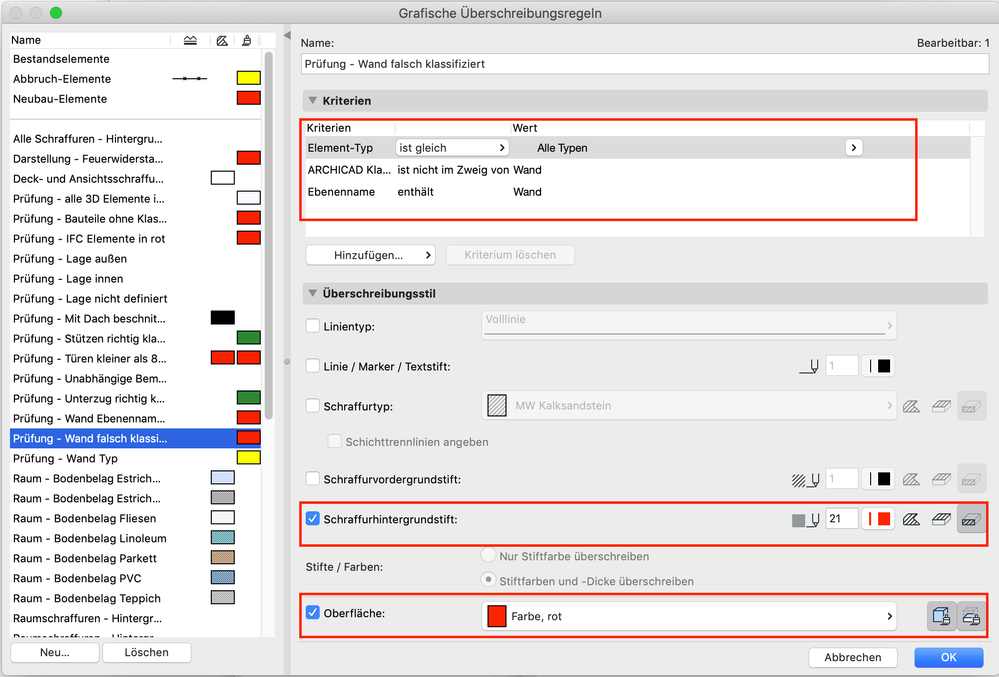

  • Elementtyp / ist gleich / Alle Typen

  • Archicad Klassifizierung / Ist im Zweig von/ Wand

  • Ebenenname / enthält nicht/ Wand


Wählen Sie bei Überschreibungsstil:

  • Schraffurhintergrundstift: Stift 21 (bzw. einen roten Stift) und das Symbol für Schnittschraffur aus

  • Oberfläche: Farbe, rot


Diese Regel überschreibt alle Elemente rot, die zwar als Wand klassifiziert sind, aber nicht den Namen Wand im Ebenennamen enthalten.
Erstellen Sie ein weitere Regel mit den gleichen Kriterien.

Wählen Sie bei den Kriterien:

  • Elementtyp / ist gleich / Alle Typen

  • Archicad Klassifizierung / Ist nicht im Zweig von/ Wand

  • Ebenenname / enthält/ Wand


Wählen Sie bei Überschreibungsstil:

  • Schraffurhintergrundstift: Stift 21 (bzw. einen roten Stift) und das Symbol für Schnittschraffur aus

  • Oberfläche: Farbe, rot


Diese Regel überschreibt alle Elemente rot, die zwar den Namen Wand im Ebenennamen enthalten, aber nicht als Wandklassifiziert sind.
Erstellen Sie nu die dritte Regel mit den gleichen Kriterien.

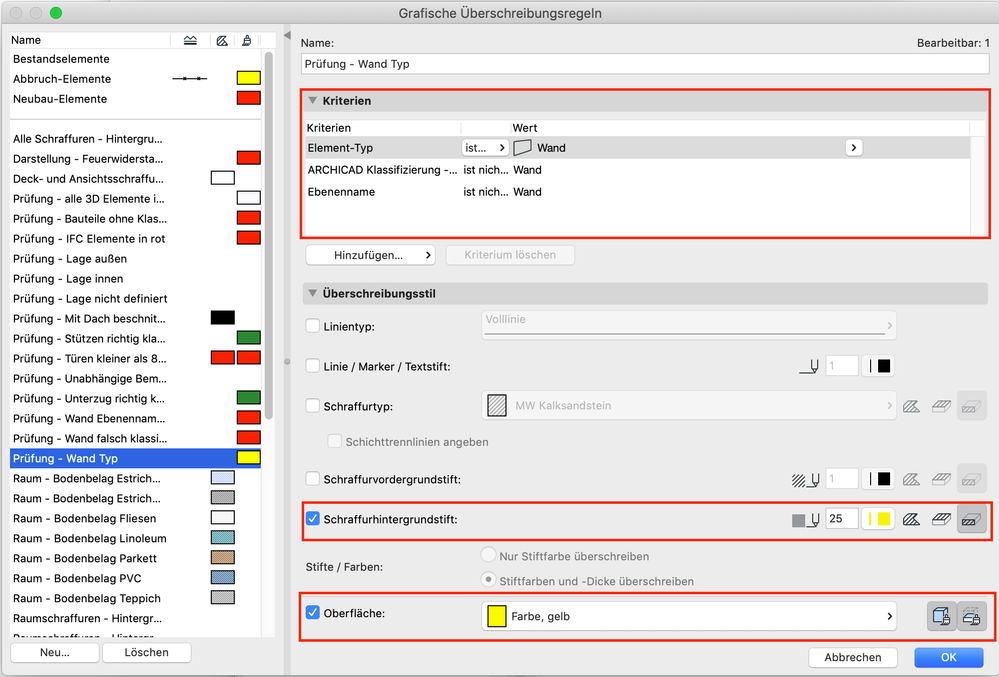

Wählen Sie bei den Kriterien:

  • Elementtyp / ist gleich / Wand

  • Archicad Klassifizierung / Ist nicht im Zweig von/ Wand

  • Ebenenname / ist nicht gleich/ Wand


Wählen Sie bei Überschreibungsstil:

  • Schraffurhintergrundstift: Stift 12 (bzw. einen gelben Stift) und das Symbol für Schnittschraffur aus

  • Oberfläche: Farbe, gelb


Diese Regel überschreibt alle Elemente gelb, die mit dem Wand-Werkzeug erstellt wurden, nicht als Wand klassifiziert sind und nicht den Namen Wand im Ebenennamen enthalten.
Aktivieren Sie nun die erstellte Grafische Überschreibung, werden Ihnen die Wände, wie in der Grafik links beschrieben, im Grundriss, wie auch im 3D Fenster überschrieben

Die Screenshots wurden in Archicad Version 22 erstellt
