Explosionszeichnung

[Holger Kreienbrink]

Mit einer Explosionszeichnung (Isometie) können Sie den Aufbau eines Gebäudes gut veranschaulichen.

MIttels 3D-Dokumenten können Sie die Zeichnung so gestalten, dass sie immer wieder aktualisiert werden kann, so dass Sie bei einer Änderung nicht wieder von vorne beginnen müssen.

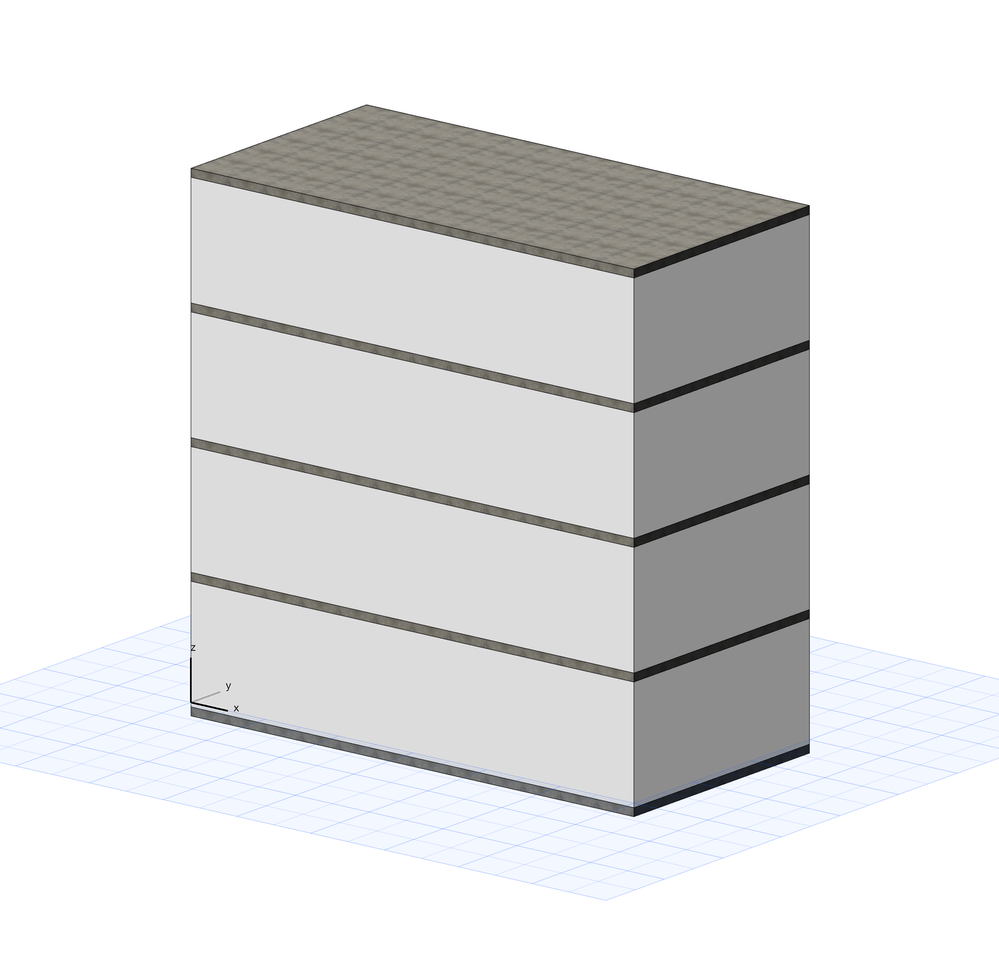

Dieses (recht einfache) Gebäude soll in einer Explosionszeichung dargestellt werden.

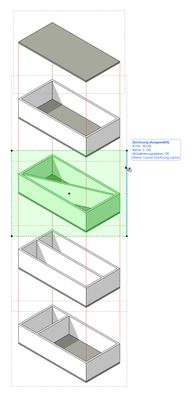

• Erstellen Sie pro Geschoss (oder auch per Bauteil) einen 3D-Ausschnitt


• Die Ausschnitte können Sie über die Geschosse filtern


• Die Einstellungen Elemente in 3D filtern finden Sie per Rechtsklick auf den Tab des 3D-Fenster


• Wenn Sie Bauteile in der Explosionszeichnung horizontal auseinander schieben möchten, nutzen Sie zur Erstellung des 3D-Ausschnitts den Markierungsrahmen. Damit können Sie einen Teilbereich festlegen. Erstellen Sie auf jeden Fall immer einen 3D-Ausschnitt

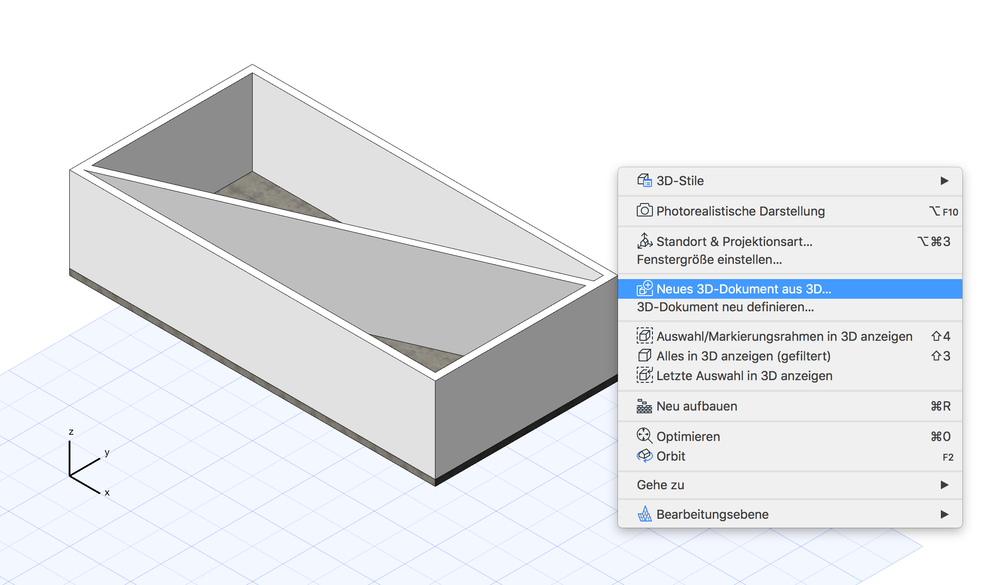

• Erstellen Sie von jedem 3D-Ausschnitt ein 3D-Dokument

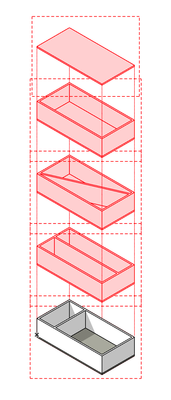

• Legen Sie die Ausschnitte der 3D-Dokumente im Layout übereinander


• Hier können Sie auch zusätzliche Linien einzeichnen

• Wenn Sie zusätzliche Informationen oder Etiketten in die einzelnen Zeichnungen einfügen möchten, können Sie das komplette Layout auch immer als Transparentpause anzeigen lassen

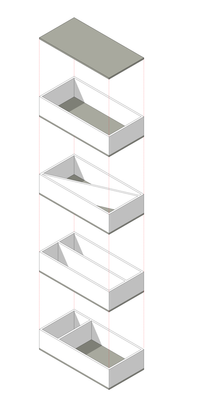

• Die fertige Explosionszeichnung


• Der wesentliche Vorteil bei dieser Arbeitsweise liegt darin, dass Sie die Zeichnungen aktualisieren können

Die Screenshots wurden in Archicad Version 22 erstellt
