Grundrissplan als Skizze rendern

[Sylvia Kammeter]

In Archicad gibt es bereits seit langer Zeit den Skizzen Renderer, der jedoch nur zum Rendern von 3D Elementen verwendet werden kann.

Wenn Sie Grundrisspläne in einer Skizzendarstellung rendern möchten, müssten Sie normalerweise ein passendes Add-on nachinstallieren, mit dem die entsprechende Funktionalität ermöglicht wird oder alles in einer Bildbearbeitungssoftware nachbearbeiten.

Es gibt jedoch auch einen anderen Weg, über den Sie ein Skizzenrendering erstellen können:

• sichern Sie Ihren gewünschten Plan als DWG


• lesen Sie dann die DWG Datei als Objekt im Archicad mit folgenden Schritten ein über Ablage > Bibliotheken und Objekte Objekt öffnen...


• Wählen Sie das Dateiformat aus suchen Sie die DWG-Datei

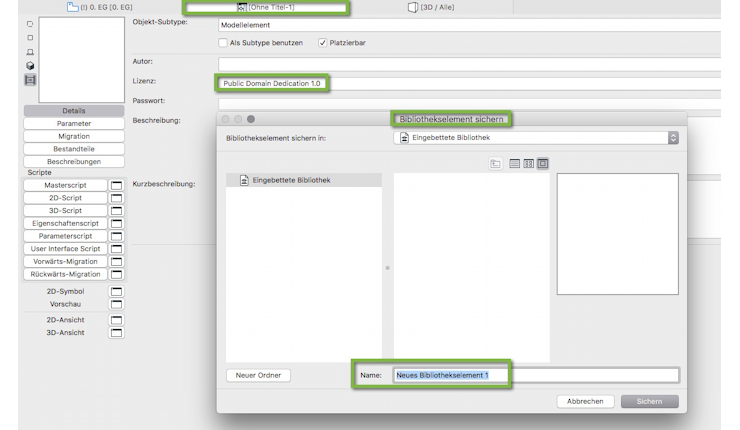

• Wählen Sie dann als Lizenz- Art > "Public Domain Dedication 1.0"


• Schließen Sie das Fenster und sichern Sie das Objekt im erscheinenden Dialog Bibliothekselement sichern mit dem entsprechenden Namen



• Platzieren Sie das importierte DWG Objekt mit dem Objekt Werkzeug im Grundriss

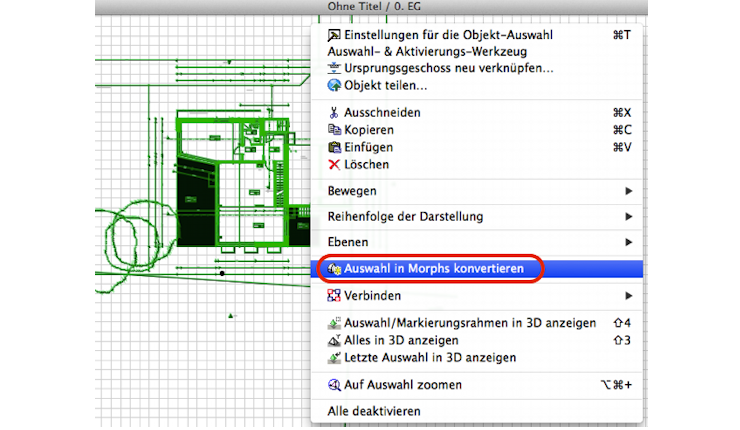

• Konvertieren Sie das Objekt in einen Morph, falls nachträglich Veränderungen vorgenommen werden sollen
  (Objekt aktivieren > rechte Maustaste drücken > Auswahl in Morphs konvertieren)







• Das Objekt/Morphelement im 3D Fenster als Axonometrie sowie Draufsicht einstellen und...

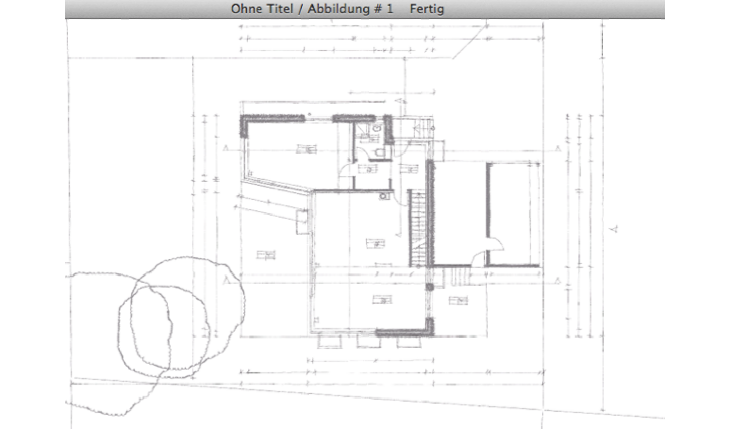

...danach können Sie den Skizzenrenderer einstellen.

Als Basisszene könnte Koh-I-Noor verwendet werden, da nicht alle Szenenvorgaben sichtbare Ergebnisse zeigen.

Bei Bedarf können Sie die Szeneneinstellungen manuell anpassen, damit es Ihren Anforderungen entspricht.
Beachten Sie auch, dass über diese Vorgehensweise keine normalen 2D-Texte gerendert werden können. Es werden nur 3D Texte gerendert.

Als Grundlage für eine graphische Weiterbearbeitung oder bei entsprechenden Kundenwünschen, ist der Skizzeneffekt für Grundrissdarstellungen eine willkommene Abwechslung.
