Linien- und Cartoon Renderings mit dem CineRender

[gmassmann]

Archicad bietet Ihnen mit dem CineRender die Möglichkeit, Ihre Renderings in einer Art Cartoon-Style darzustellen. Dafür müssen Sie in den Render-Einstellungen den Effekt Cel Renderer aktivieren. Nun können Sie Ihr Projekt in feinen Linien darstellen oder diverse Farbeffekte nutzen. Sehen Sie im Folgenden, was Sie mit wenigen Klicks erreichen können.

Wo finde ich diesen Befehl?

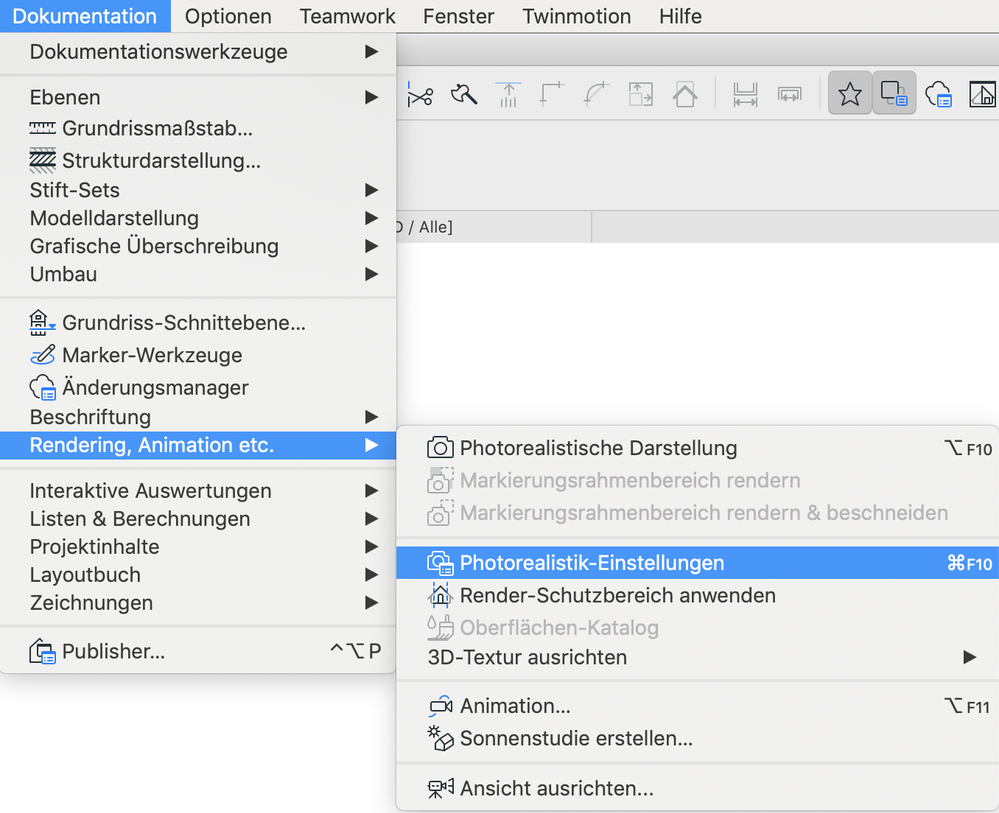

Öffnen Sie die Photorealistik-Einstellungen. (Im Menü über Dokumentation> Rendering,  Animation etc.> Photorealistik-Einstellungen)

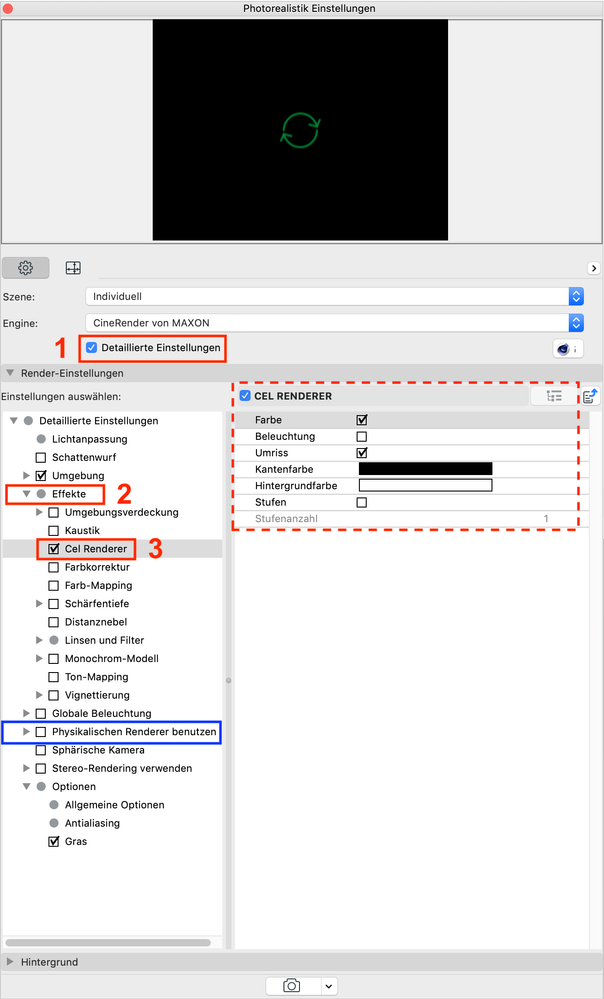

1. Aktivieren Sie in den Photorealistik-Einstellungen die Detaillierten Einstellungen.


2. Öffnen Sie das Effekte Menü...

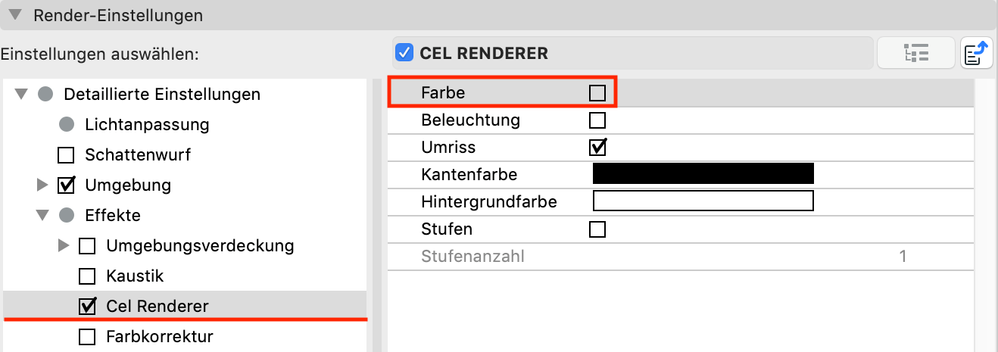

3. ...und setzen dann ein Häkchen bei Cel Renderer. Auf der rechten Seite erscheinen dann die Optionen für den Cel Renderer.

Hinweis: Sollten Sie den Cel Renderer im Effekte-Bereich nicht finden, so ist der Physikalische Renderer aktiviert. Bitte deaktivieren Sie diesen Renderer.

Öffnen Sie unter Optionen (1) die Kategorie Antialiasing (2) und stellen den Modus auf Keine (3). Nun werden die Umrisslinien der Gebäudekanten stärker dargestellt.

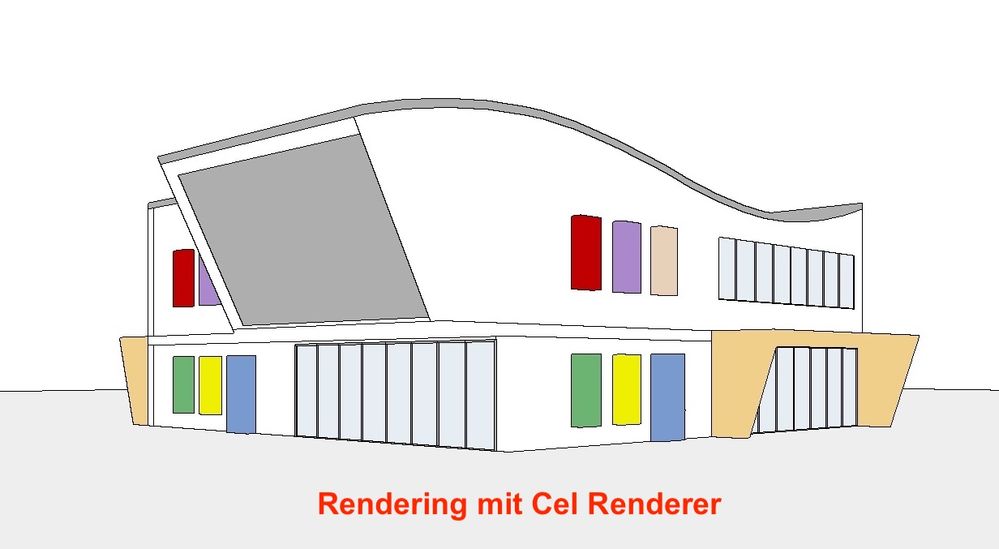

Klicken Sie nun ganz unten im Menü auf das Kamerasymbol um wie gewohnt ein Rendering zu erstellen. Das Ergebnis unterscheidet sich deutlich vom normalen Rendering durch sein cartoonhaftes Aussehen.

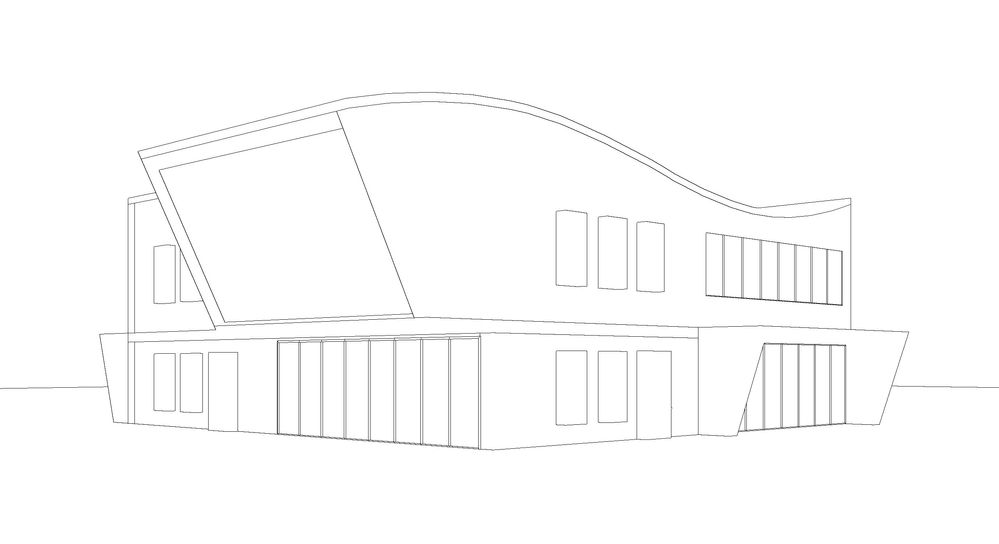

Mit dem Cel Renderer können Sie die Darstellung von Kantenlinien und Flächenfarben separieren. Deaktivieren Sie die Farben, um eine reine Liniendarstellung zu erhalten.

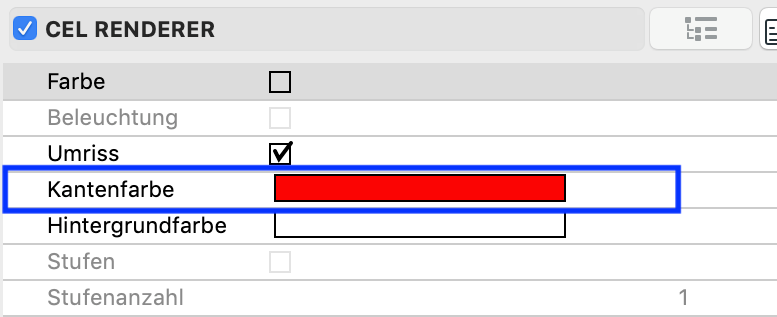

Die Farbe der Kanten kann ebenfalls frei gewählt werden.

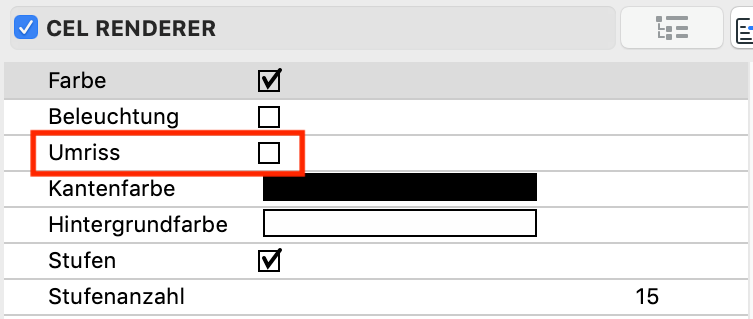

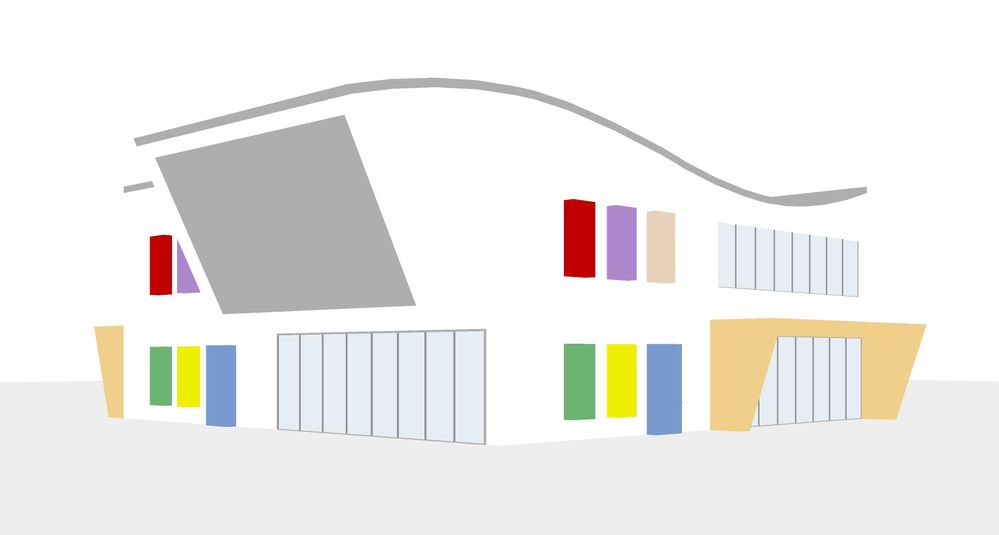

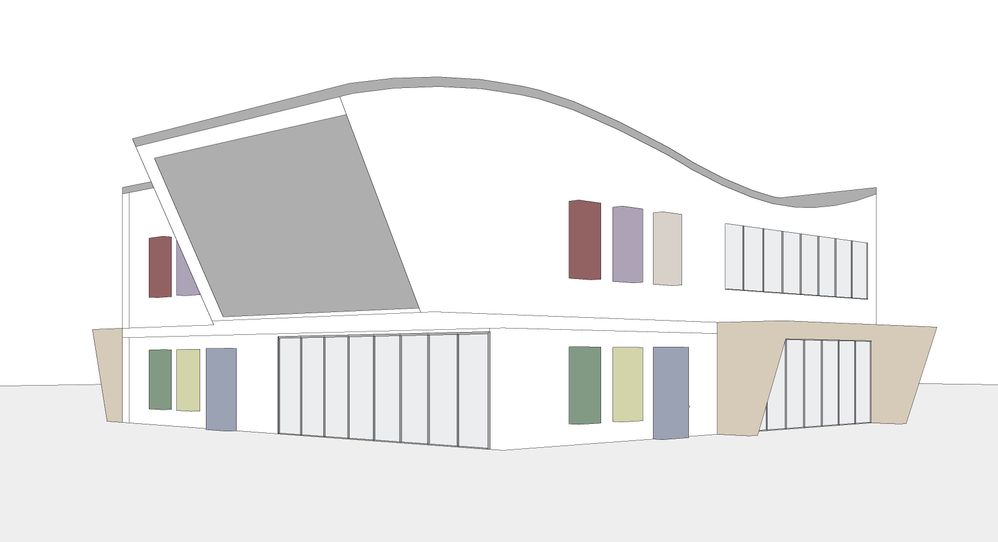

Wenn Sie bei aktivierten Farbflächen die Kanten (Umriss) deaktivieren, erhalten Sie eine reine Farbflächendarstellung.

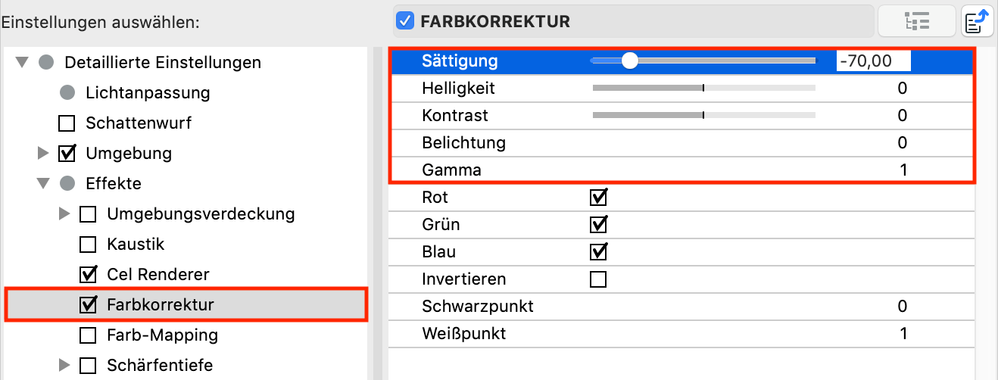

Den Cel Renderer können Sie auch mit anderen Effekten kombinieren. Mit dem Effekt Farbkorrektur können Sie Einfluss auf die Saturation und den Kontrast des Renderings nehmen. So können Sie die Farben sehr mild oder auch lebend wirken lassen.

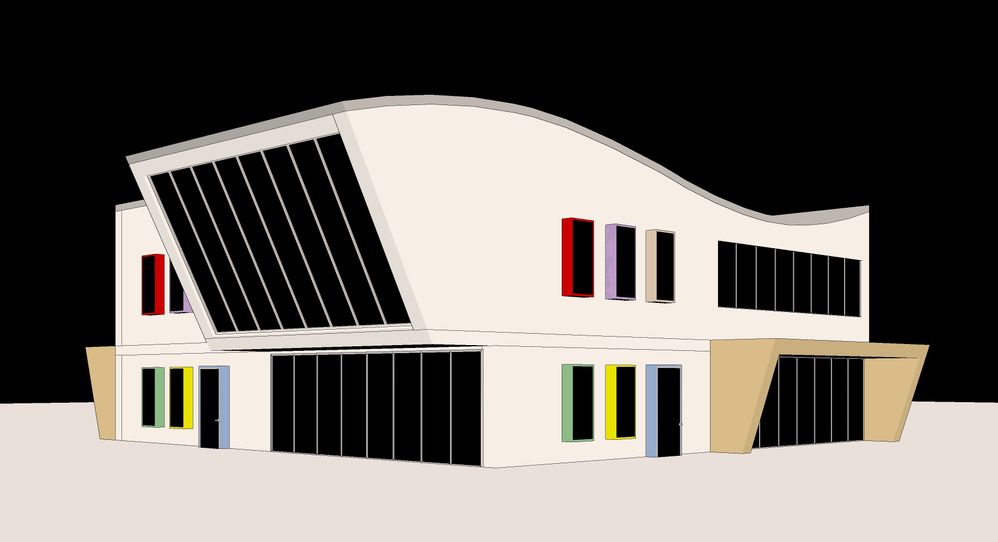

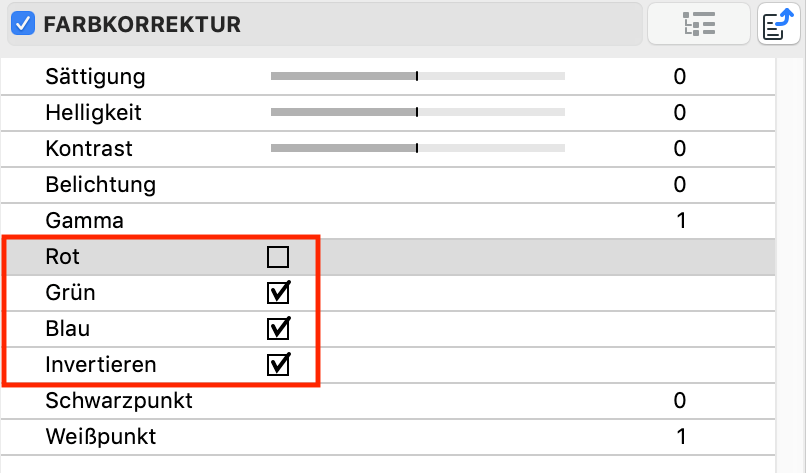

Außerdem können Sie hier Einfluss auf einzelne Farben nehmen oder das ganze Rendering farblich invertieren.

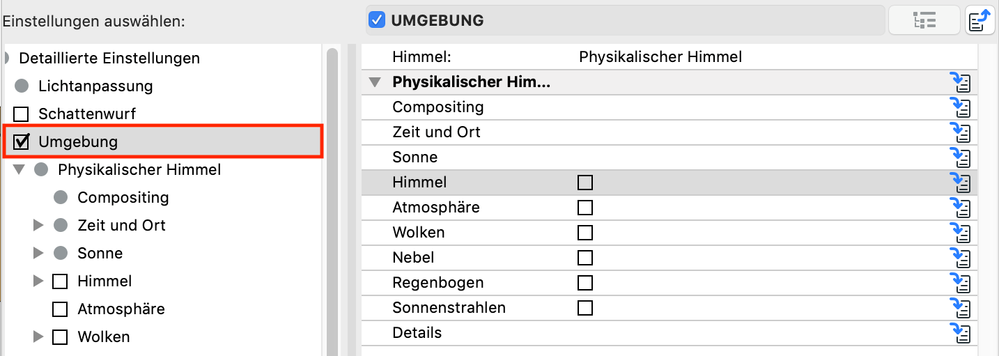

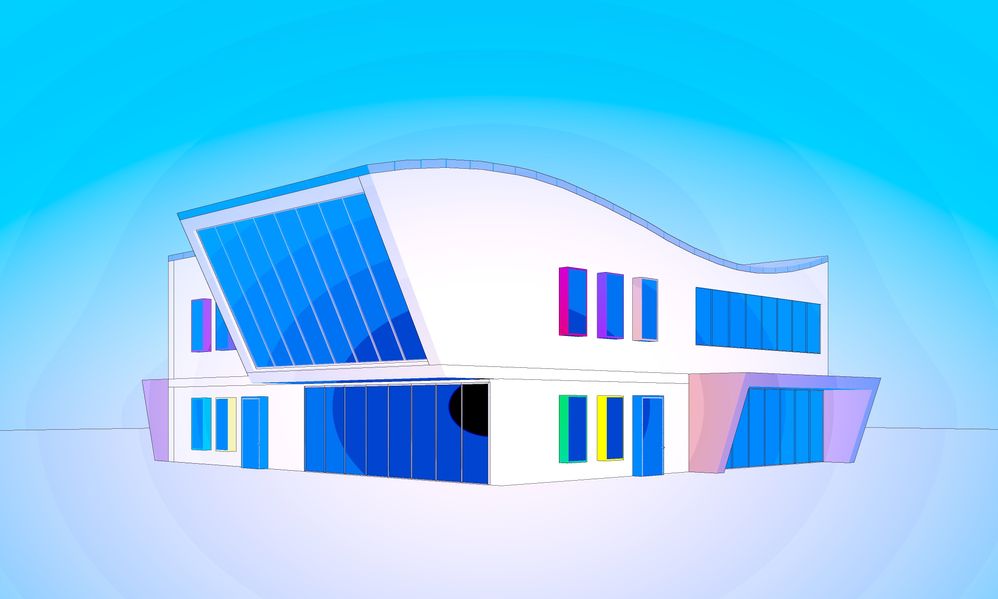

Mit dem Umgebungsmenü können Sie den Hintergrund des Cel Renderings beeinflussen.

Alle genannten Effekte lassen sich natürlich auch für Innenraum-Renderings nutzen.

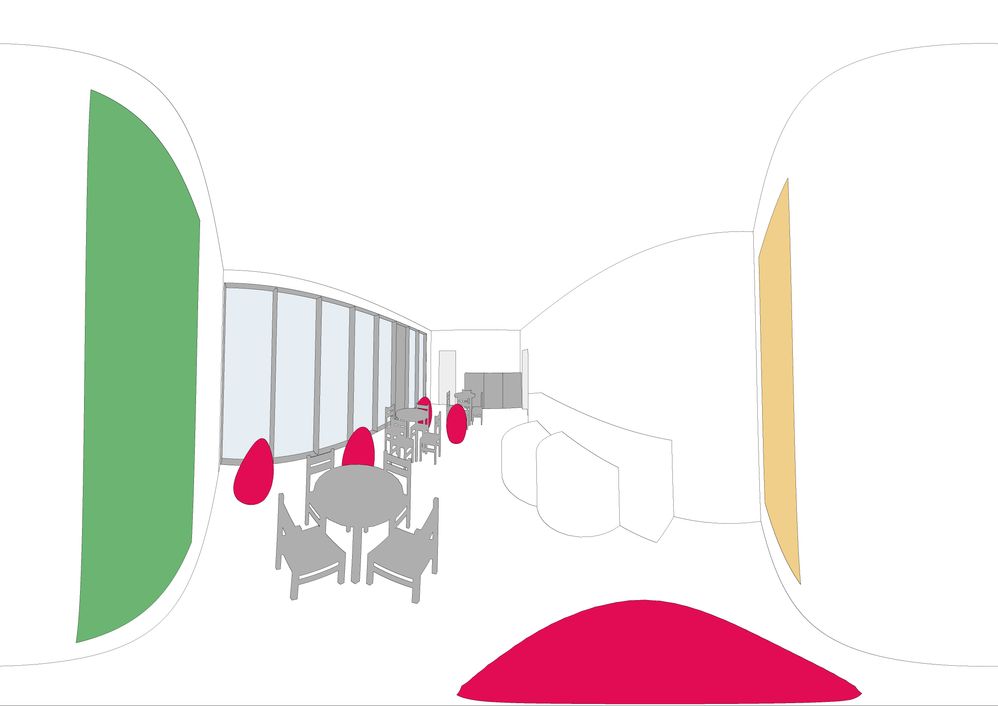

Auch die Sphärische Kamera kann in Verbindung mit dem Cel Renderer eingesetzt werden um ein Bild mit 360 Grad-Sicht zu rendern.

Kombinieren Sie die Effekte solange, bis Sie die gewünschte Darstellung erhalten. Für die beiden folgenden Renderings wurde z.B. der Vignetten-Effekt dazu geschaltet. Viel Spaß beim ausprobieren!

Die Screenshots wurden in Archicad Version 22 erstellt
