Rótulos Interativos em Leiautes no BIMx

[Rita Gurjao]

As atualizações do BIMx lançadas em 27 de setembro de 2023 introduziram várias novas funções. Este artigo descreve a função dos Rótulos interativos, que amplia ainda mais os recursos do BIMx e aproxima os dados BIM da ponta de seus dedos.

Todos os aplicativos BIMx estão disponíveis gratuitamente. Você pode fazer o download ou atualizá-los aqui:

Dispositivos Móveis:

• iOS - Apple App Store
• Android - Google Play Store

Desktop:

• macOS - Apple App Store
• Windows - Microsoft Store

Web:

•  BIMx Model Transfer

Como funcionam os Rótulos Interativos

Até agora, as informações associadas aos elementos só estavam disponíveis no modelo 3D do BIMx. Agora, os Rótulos Interativos oferecem acesso fácil aos dados BIM em Leiautes 2D, bem como em Hiper-modelo exportados do Archicad 27.

Você pode encontrar o botão de alternância para ativar os Rótulos Interativos no menu Exibir das configurações do BIMx:

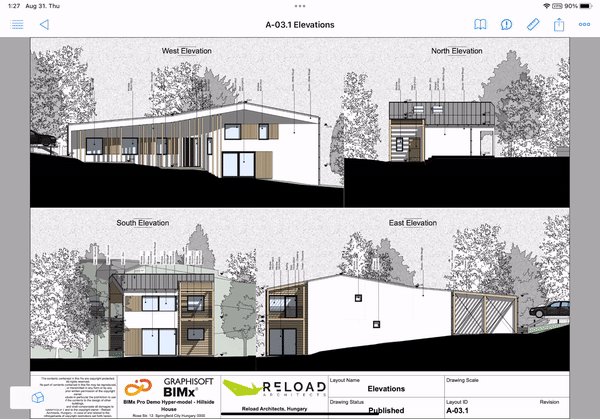

Quando essa opção estiver ativada, os Rótulos serão destacados com um retângulo azul interativo em cada Leiaute, e as informações associadas ao elemento poderão ser acessadas clicando no Rótulo. Além disso, uma navegação animada de 2D para 3D também pode ser ativada clicando no ícone no canto superior esquerdo do popover “Informações do Elemento”. O modelo 3D mostra o Leiaute fantasma enquanto o BIMx  amplia para a seleção do elemento associado, destacado em verde:

Como colocar Rótulos no Archicad para obter Rótulos Interativos no BIMx

O recurso Rótulos Interativos só está disponível para Rótulos associadas a elementos 3D. Os Rótulos podem ser inseridos em Pisos, Cortes, Elevações, Elevações Interiores e Vistas de Documentos 3D inseridas em Leiautes publicados no Archicad 27. Os usuários também precisam selecionar o Conjunto de Informações adequado nas Propriedades do Conjunto Publicador para incluir os dados necessários no Hiper-modelo. Você pode ler mais sobre como implementar isso corretamente em Definições do Conjunto de Informações do BIMx no Guia do Usuário do Archicad.

Os Rótulos Interativos fornecem informações sobre os elementos que são mostrados no modelo 3D publicado.

Os Rótulos de Texto Automático e os Rótulos do Símbolo permitem acessar rapidamente os dados BIM de:

• Detalhes da fachada;
• Detalhes da Composição;
• Informações sobre elementos estruturais;
• Azulejos, acabamentos de parede;
• Propriedades das Janelas e Portas;
• Classificação do Elemento;
• E muito mais!

O novo recurso ampliará ainda mais os recursos do BIMx e colocará os dados do BIM mais perto de suas mãos.

Para saber mais sobre os Rótulos no Archicad, você pode ler a documentação no Guia do Usuário do Archicad.
