Erweiterte Modelldarstellung für Bibliothekselemente

[#1]

Die globale Bibliothek mit der erweiterten Modelldarstellung gibt Ihnen mehr Kontrolle über die Darstellung der Bibliotheks-Elemente, erlaubt eine einfachere Migration und ermöglicht eine bessere Zusammenarbeit im Team.

Wo finde ich diese Einstellungen?

Sie finden diese Einstellungen unter Dokumentation > Modelldarstellung > Modelldarstellung erstellen



Die Modelldarstellung wurde erweitert um:

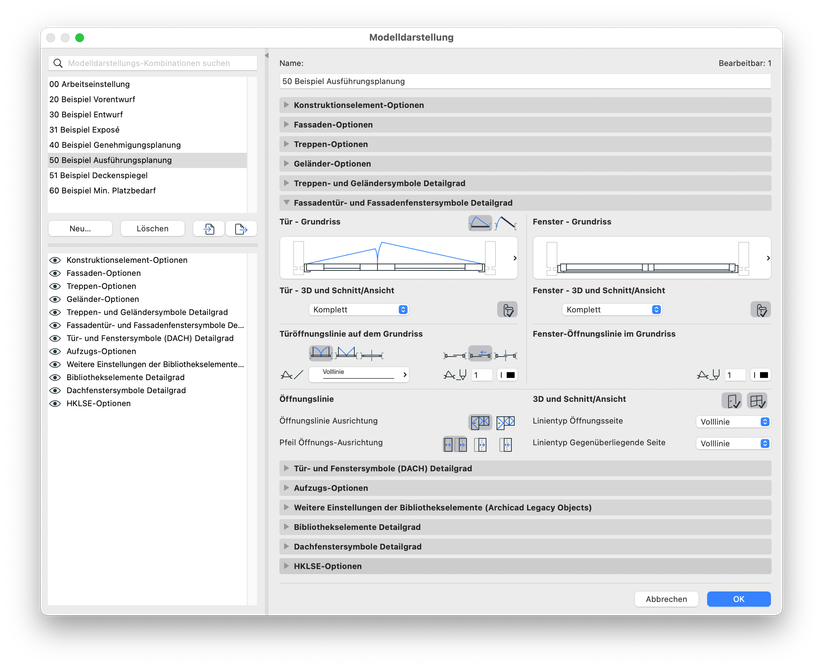

Fassadentür- und Fassadenfenstersymbole Detailgrad

Legen Sie fest, wie detailliert Türen und Fenster in Fassaden angezeigt werden.

Es stehen mehrere Einstellungen für die Darstellung von Fassadentüren und Fassadenfenstern zur Verfügung:

• Übersichtliche Auswahl des Detaillierungsgrads für die Symbolische Tür- und Fenstersymbole im Grundriss
• Wahl zwischen Symbolen  Tür geschlossen und Tür geöffnet
• Drei Detaillierungsstufen für 3D-Darstellung und Schnitt/Ansicht
• Sichtbarkeitseinstellungen für Türgriffe und Fenstergriffe in 3D

Auch die Einstellungen für die Tür- und Fensteröffnungslinien lassen sich hier steuern:

•  Detaillierungsgrad, Typ/Stift im Grundriss sowie deren Sichtbarkeit, Ausrichtung und Linientyp in 3D und in Ansichten/Schnitten

               

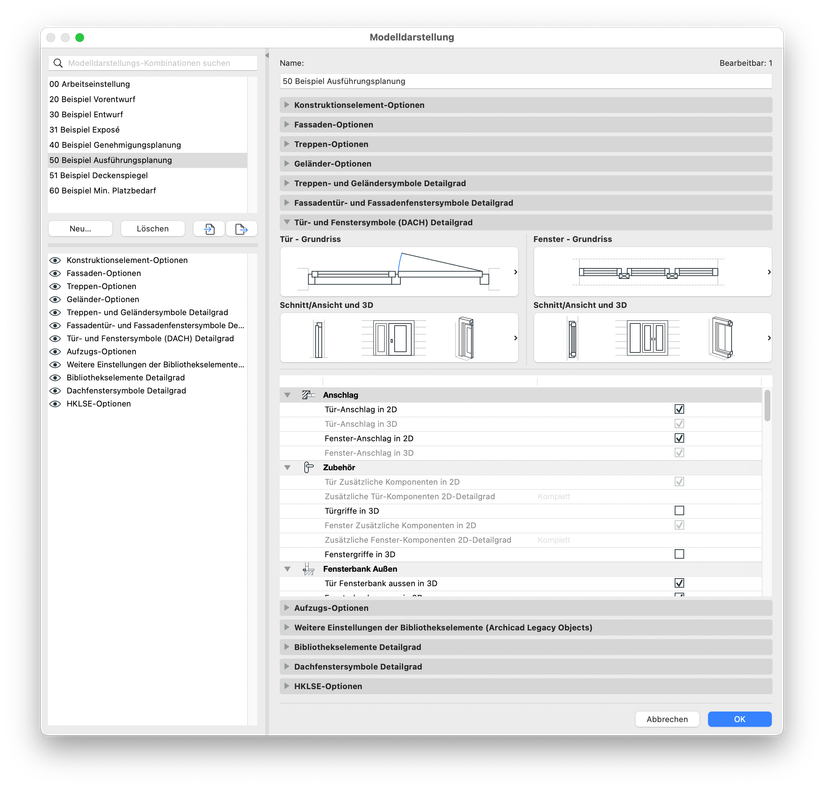

 Tür- und Fenstersymbole (DACH) Detailgrad

  Wählen Sie den Detailgrad für die Darstellung von Türen und Fenstern im Grundriss, in Schnitten/Ansichten und 3D-Projektionen

Hier sind außerdem weitere Einstellungsmöglichkeiten für die Tür- und Fensterobjekte verfügbar:
Anschlag, Zubehör, Fensterbank außen und innen, Sturzbrett, Schwelle, Sonnenschutz, Sturzsystem, Befestigung und Anschlag Rahmen, Verkleidung, Faschen, sowie die Einstellungen für die Tür- & Fenster-Öffnungslinie - Allgemein, - in 2D, - in Schnitt/Ansicht & 3D und auch für die Sonnenschutz-Öffnungslinien in 2D, sowie die Einstellungen für den minimalen Platzbedarf der Türen.

Weitere Informationen: Tür- und Fenstersymbole (DACH) Detailgrad

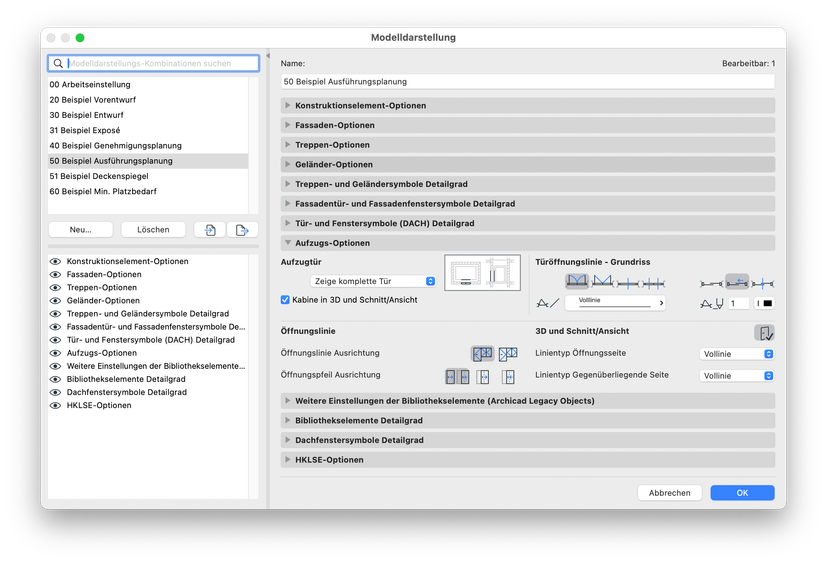

Aufzugs-Optionen

 Legen Sie fest, wie Aufzug-Objekte im Grundriss, in Schnitt/Ansicht und 3D dargestellt werden sollen.

Es stehen mehrere Einstellungen zur Verfügung:

Die Aufzugtür lässt sich im Grundriss und Schnitt/Ansicht als komplette Tür oder nur die Öffnung zeigen. Außerdem kann man die Tür komplett im Grundriss ausblenden.

Die Anzeige der Kabine in 3D und Schnitt/Ansicht lässt sich aktivieren/deaktivieren.

Aufzug Türöffnungslinien:

•  Detaillierungsgrad, Typ/Stift im Grundriss sowie deren Sichtbarkeit, Ausrichtung und Linientyp in 3D und in Ansichten/Schnitten

Weitere Informationen: Aufzugs-Optionen

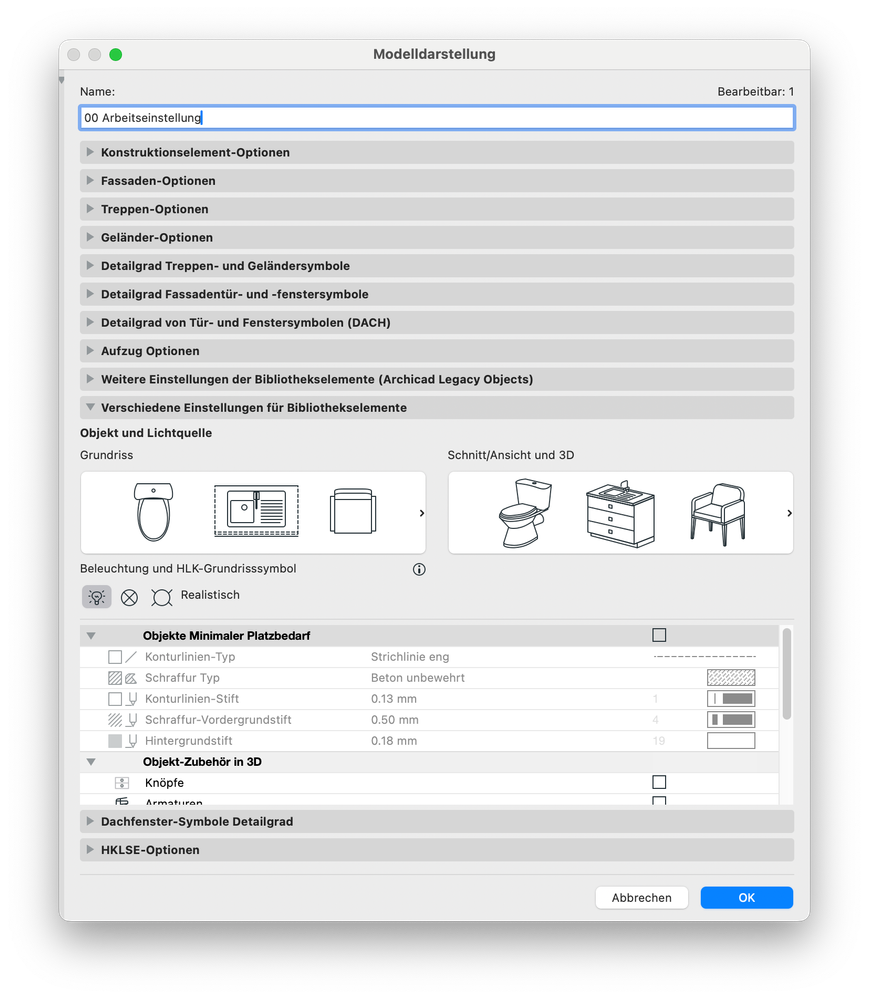

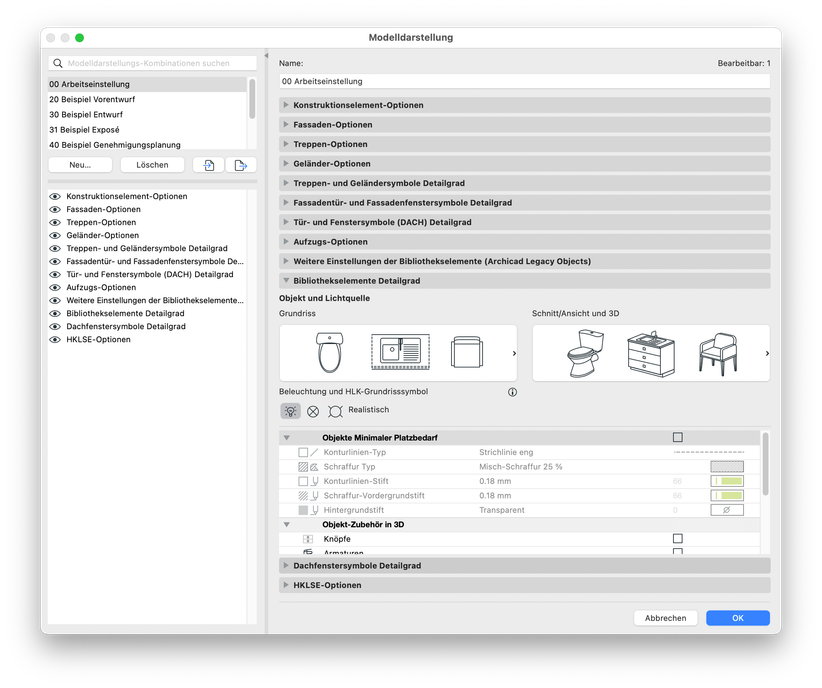

Bibliothekselemente Detailgrad

Bitte beachten Sie: Diese Optionen betreffen vor allem Archicad Objekte. Importierte Objekte von Drittanbietern werden ggf. von diesen Einstellungen nicht beeinflusst.

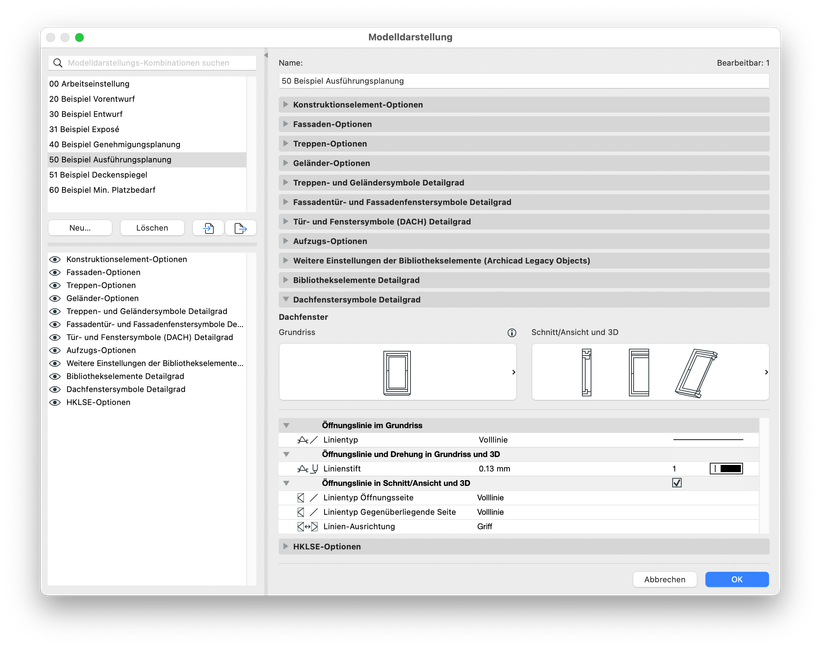

Dachfenster-Symbole Detailgrad

Wählen Sie den Detailgrad für die Darstellung von Dachfenstern im Grundriss, in Schnitten/Ansichten und 3D-Projektionen

Hier finden Sie auch die Einstellungen der Öffnungslinie für Grundriss, Schnitt/Ansicht und 3D.

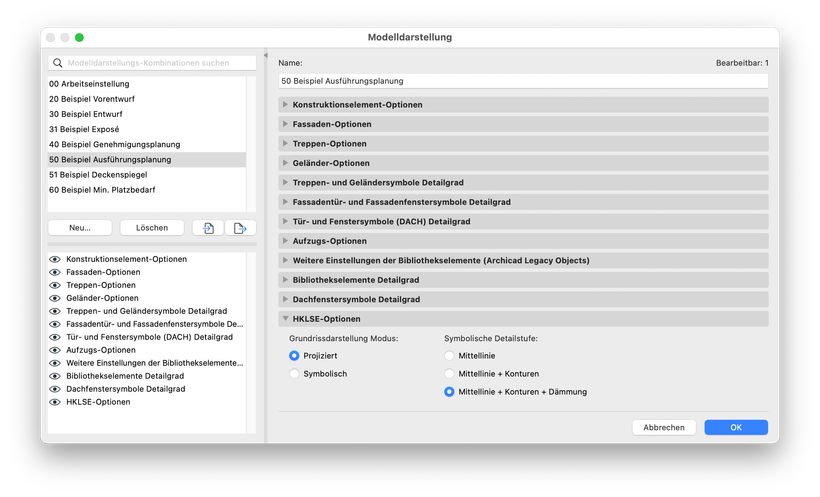

HKLSE-Optionen

Diese HKLSE-Optionen steuern das Aussehen der HKLSE-Elemente im Grundriss.

Hier kann direkt der Grundrissdarstellung Modus ausgewählt werden sowie die symbolische Detailstufe der Darstellung.

Weitere Informationen: HKLSE-Optionen



Hinweis:

Damit die Modelldarstellungs-Optionen wirksam werden, müssen die entsprechenden Einstellungen der Elemente auf die Modelldarstellungs-Optionen verweisen.

Bei HKLSE Elementen sollte die Option zur Grundrissdarstellung (in den Elementeinstellungen) für jedes Element auf Nach MVO (Modelldarstellung-Optionen) gesetzt werden.

Weitere Informationen: Modelldarstellung und Modelldarstellung bestimmen
