Kanten von Dächern, Schalen und Decken individuell einstellen

gmassmann
Graphisoft Alumni
Graphisoft Alumni

In Archicad können Sie die Kanten von Dächern, Schalen und Decken individuell einstellen. Damit können Sie die Bauteile für eine vielfältige Nutzung leicht anpassen. In diesem Beitrag zeigen wir Ihnen an drei einfachen Beispielen, wie Sie diese Funktion nutzen können.




Dächer

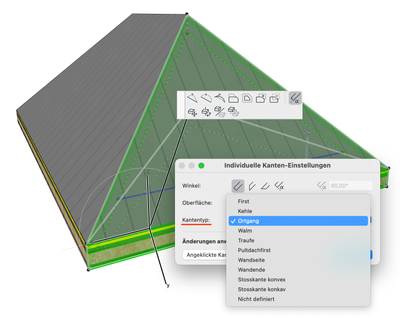

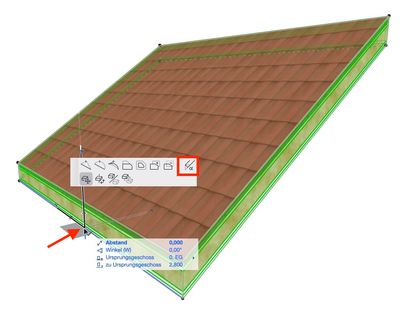

Um eine Dachkante individuell anzupassen, klicken Sie einfach auf die entsprechende obere oder untere Kante der entsprechenden Dachkante. Wählen Sie auf der Pet-Palette den Befehl Individuelle Kanten-Einstellungen.

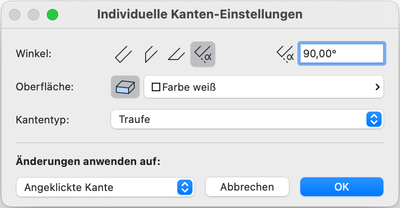

Im Einstellungsmenü können Sie den Winkel, die Oberfläche und den Kantentyp der Kante bestimmen. Außerdem können Sie hier festlegen, ob sich die Änderung auf die angeklickte Kante, das ausgewählte Polygon oder alle Kanten auswirken sollen. Mit einem Klick auf OK werden die Änderungen übernommen...

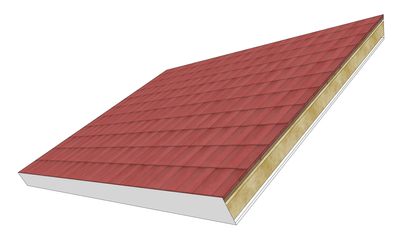

...und die Dachkante ändert sich entsprechend den Einstellungen.



Schalen

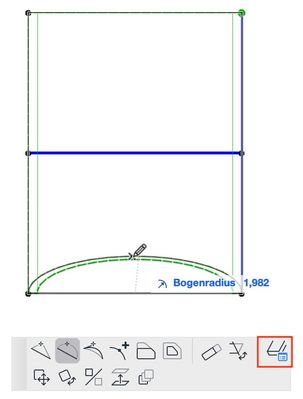

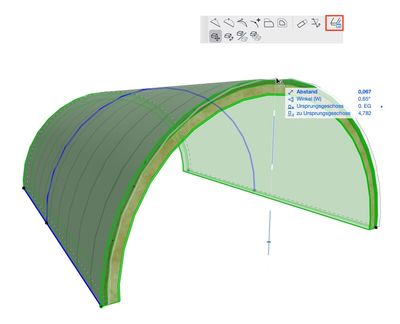

Die Kanten von Schalen können ebenfalls individuell angepasst werden. Mit einem Klick auf die Kante öffnen Sie die Pet-Palette. Über die Option Individuelle Kanten-Einstellungen kommen Sie wieder ins Einstellungsmenü.

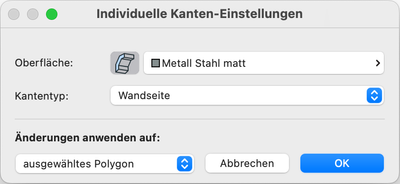

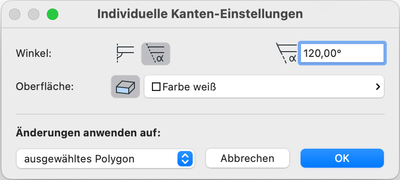

Hier können Sie die Oberfläche, den Kantentyp der Kante und den Anwendungsbereich der Änderung festlegen.

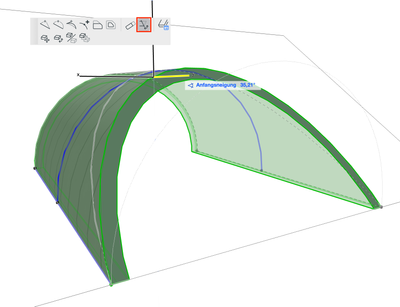

Den Winkel der Kante können Sie mit der Pet-Palette über den Befehl Abschlusswinkel eingeben ändern.



Decken

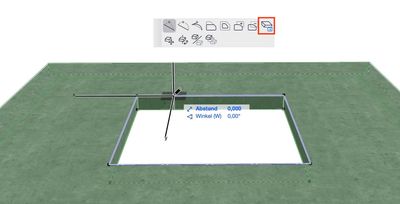

Die Kanten von Decken können ebenfalls über den Befehl Individuelle Kanten-Einstellungen angepasst werden.

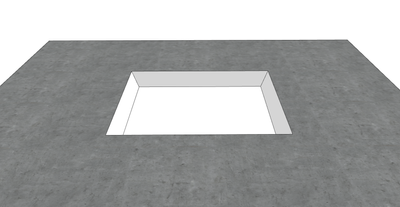

Auch hier können Sie den Winkel, die Oberfläche, den Kantentyp und die Auswirkung der Änderung festlegen. So können Sie beispielsweise eine Deckenkante abschrägen wie in diesem Beispiel hier.

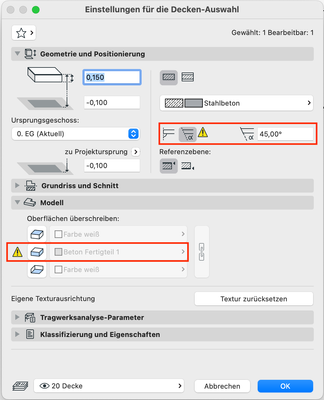

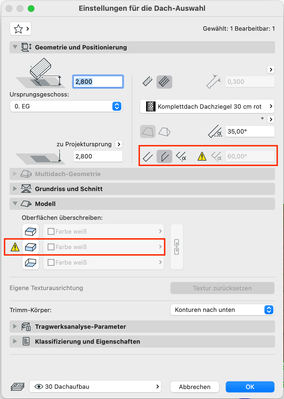

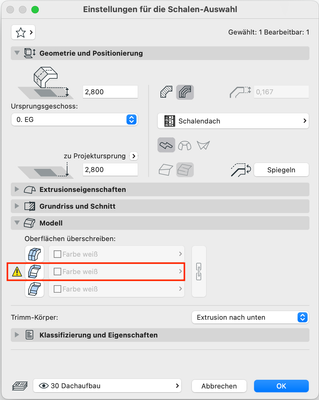

Wurden Veränderungen an einer Dach-, Schalen oder Deckenkante vorgenommen, erscheint im jeweiligen Einstellungsmenü ein gelbes Ausrufezeichen.



Die Kanten können auch im Grundriss und in der Ansicht angepasst werden.

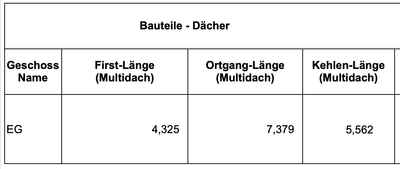

Hinweis: Die individuelle Einstellung der Kanten bei Multi-Dächern und Schalen wirkt sich auch auf die Auswertungen aus. Achten Sie auf die richtige ein Stellung des Kantentyps wenn Sie eine Längenbezogene Auswertung erstellen.





Die Screenshots wurden in Archicad Version 26 erstellt
