Neue Etagenübergänge

[Sarah LF]

Für DDS-CAD 16 wurden die Etagenübergänge in den Gewerken Heizung/Sanitär und Lüftung mit einer neuen Intelligenz versehen. Hierdurch können Sie noch flexibler planen. Was genau sich verändert hat und welche Besonderheit für konvertierte Projekte gilt, erfahren Sie in diesem Techniktelegramm-Beitrag.

---

Voraussetzung

• Die Steigleitung ist samt Etagenübergang vollständig konstruiert.



---

Ändern der Fließrichtungspfeile in konvertierten Projekten

Der Fließrichtungspfeil wurde für DDS-CAD 16 überarbeitet. Neu gezeichnete Übergabepunkte erhalten diesen neu eingeführten Pfeil zur Anzeige der Fließrichtung automatisch. Bei konvertierten Rohrleitungen muss dieser hingegen zunächst aktiviert werden. Gehen Sie hierzu wie folgt vor:

• Wählen Sie einen aus dem konvertierten Projekt übernommenen herkömmlichen Pfeil eines Übergabepunktes aus.

• Setzen Sie in der Eigenschaften-Tabelle das Häkchen 'Pfeil verwenden'. Für den Übergabepunkt wird der überarbeitete Pfeil der DDS-CAD-Version 16 angezeigt.

Nun können Sie auch in einem konvertierten Projekt dieselbe Funktionalität nutzen wie in einem neuen DDS-CAD-16-Projekt.

---

Ändern der Fließrichtungspfeile mit DDS-CAD 16

•  Klicken Sie den Richtungspfeil an und wählen Sie aus dem Drop-down-Menü 'Fließrichtung' die gewünschte Darstellung aus.


---

Etagenwechsel über den Übergabepunkt

• Markieren Sie den Fließrichtungspfeil. Der Pfeil wird hervorgehoben.
• Führen Sie einen Rechtsklick aus. Das Kontextmenü öffnet sich.
• Wählen Sie 'Obere (bzw. Untere) Etage öffnen und Zoom auf Etagenübergang'. Die nächsthöhere (bzw. -tiefere) Etage öffnet sich und zeigt Ihnen den Übergabepunkt an.

---

Übergabepunkte in der nächsten Etage

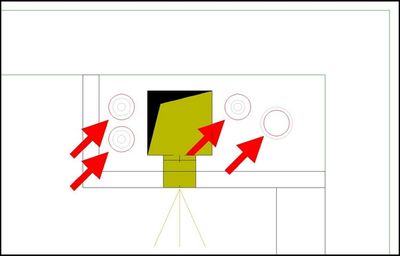

Ab DDS-CAD 16 werden Übergabepunkte, die nicht "weitergezeichnet" wurden, mit einem roten Kreis und einem Pfeil gekennzeichnet. Zusätzlich dazu erscheint eine Einblendung des Platzbedarfs für die jeweilige Rohrleitung inklusive der Dämmung.

Analog zum Bereich Heizung/Sanitär wurde diese Darstellung der Etagenübergänge auch für das Gewerk Lüftung eingeführt. Dort erhalten Sie die Anzeige des übergebenen Kanals inklusive dessen Dämmung.

Der Beitrag bezieht sich auf die DDScad Version 16 und wurde im September 2020 veröffentlicht.
