Oi pessoal. Estou fazendo um estudo de zonas e to tentando montar uma única prancha com todos os volumes sobrepostos. No meu caso separei por Subsolo, Base, Corpo e Volume Superior.

Não estou conseguindo inserir o rastramento completo, já que posso optar por apenas 1 pavimento por vez.

É possível isso? Ou eu teria que criar uma Folha de Trabalho com todos os volumes e inserir ela como rastreamento e referencia?



obg desde já.

1 SOLUÇÃO ACEITA

Soluções aceitas
Solução
Rita Gurjao
Community Manager
Community Manager

Olá, @diegosprates

Obrigada pela participação na Community!



Não sei se entendi bem, você está querendo fazer um diagrama explodido de zoneamento e utilizou a ferramenta Zona para criar os volumes. Criou os diferentes Documentos 3D de cada parte e agora, você deseja reunir todos esses documentos em um Leiaute, mas precisa da referência do todo para ter um parâmetro de posicionamento. Entendi corretamente?

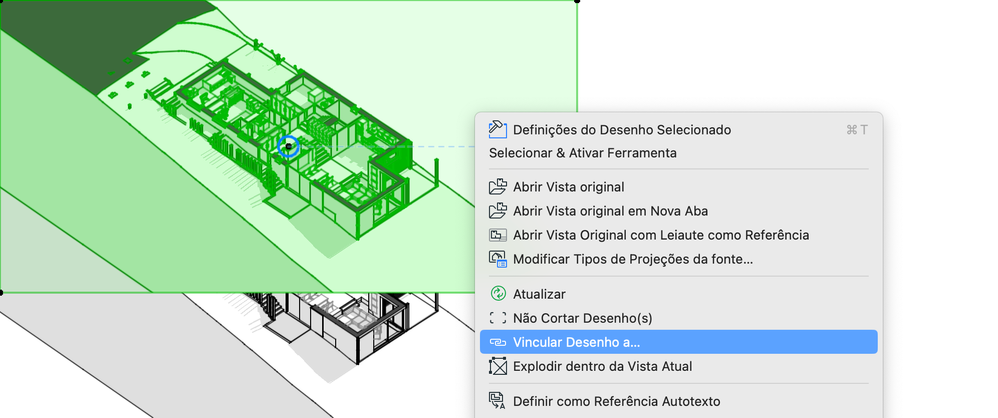

Para fazer isso, você pode inserir o Documento 3D do térreo no Leiaute, copiar a vista para cima ou para baixo e mudar o vínculo do desenho da copia para o próximo nível ou volume, dessa forma:



Captura de Tela 2023-03-29 às 17.52.14.png

Captura de Tela 2023-03-29 às 17.52.33.png



O desenho no Leiaute precisa estar com a "Moldura dimensionada manualmente" para a próxima Vista ficar no local certo.



Você também pode criar um Documento 3D de todos os volumes e usar como Rastreamento e Referência na prancha.



Nos comunica se essas informações te ajudaram!
