Caros membros da comunidade,
A dica deste mês vem da nossa Graphisoft Community em português, onde @Adeilson perguntou como modelar um piso decorativo de pedra com formas orgânicas no Archicad. O membro da comunidade @Gabriel Conti compartilhou um fluxo de trabalho que utiliza um desenho 2D, materiais personalizados e a ferramenta Laje. Também gostaríamos de destacar @Rubia Torres, da nossa equipe, que expandiu a ideia com uma técnica usando a ferramenta Parede Cortina.
Desafio
@Adeilson precisava modelar um piso de mármore embutido com um padrão decorativo em mosaico. O modelo precisava funcionar tanto para renderização quanto para a extração precisa de quantitativos em m². Como o detalhamento seria enviado diretamente à marmoraria, o resultado precisava ser preciso.
Solução
Como Gabriel destacou, o Archicad oferece diversas maneiras de resolver uma tarefa como essa. A abordagem dele mantém o processo simples: desenhe o padrão em 2D, transforme cada área em uma laje fina com o material correto e deixe que um mapa calcule as áreas para você.
Etapa 1: desenhe o mosaico com linhas
Na planta baixa, use as ferramentas Linha, Arco/Círculo e Polilinha para desenhar o padrão desejado. Certifique-se de que cada área de pedra forme uma figura fechada, para que possa ser reconhecida posteriormente pela Vara Mágica.
Etapa 2: crie um material para cada pedra

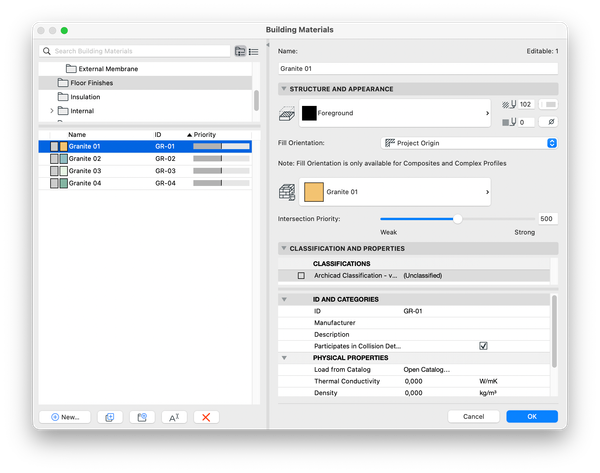

Acesse Opções → Atributos do Elemento → Materiais de Construção e crie um atributo para cada tipo de pedra, por exemplo, Granito 01, Granito 02, Granito 03 e Granito 04. Atribuir uma cor de superfície diferente a cada um facilita a leitura do padrão em 3D e nos mapas.
Etapa 3: preencha as áreas com a ferramenta Laje

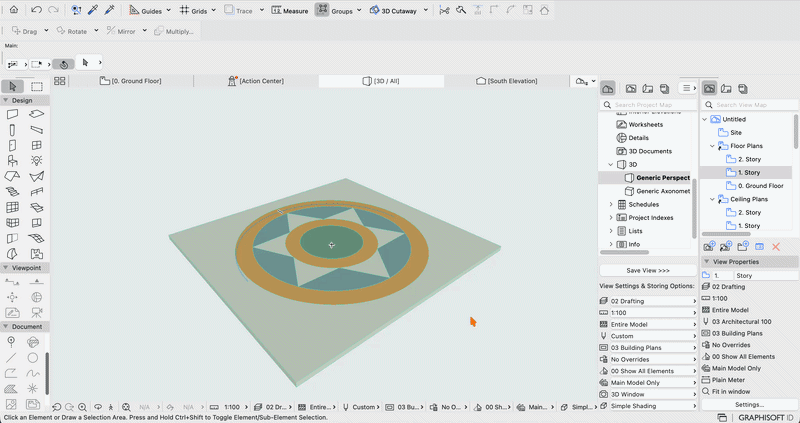

Ative a ferramenta Laje, defina uma espessura fina para a camada de acabamento e escolha o Material de Construção correspondente. Em seguida, posicione o cursor sobre cada área fechada e pressione Espaço + clique para usar a Vara Mágica e criar uma laje que siga exatamente o contorno. Repita o processo para cada pedra, alternando o material conforme necessário. Dica: atribua a cada laje um ID de Elemento claro, como Pedra 01, Pedra 02…, para facilitar sua identificação no mapa.
Etapa 4: crie um mapa de quantitativos
Durante ou após a modelagem, crie um Mapa Interativo básico em Documentação → Mapas e Listas → Mapas → Definições de Esquema, usando Lajes como critério e campos como ID de Elemento, Material de Construção, Pré-visualização e Área. Assim, você terá o quantitativo em m² de cada pedra, pronto para enviar à marmoraria.
Menção especial: a abordagem com Parede Cortina
Para pisos baseados em um padrão repetitivo, @Rubia Torres sugeriu combinar a estratégia de Gabriel com a ferramenta Parede Cortina:
- Modele a peça, ou as peças, do piso com a ferramenta Laje.

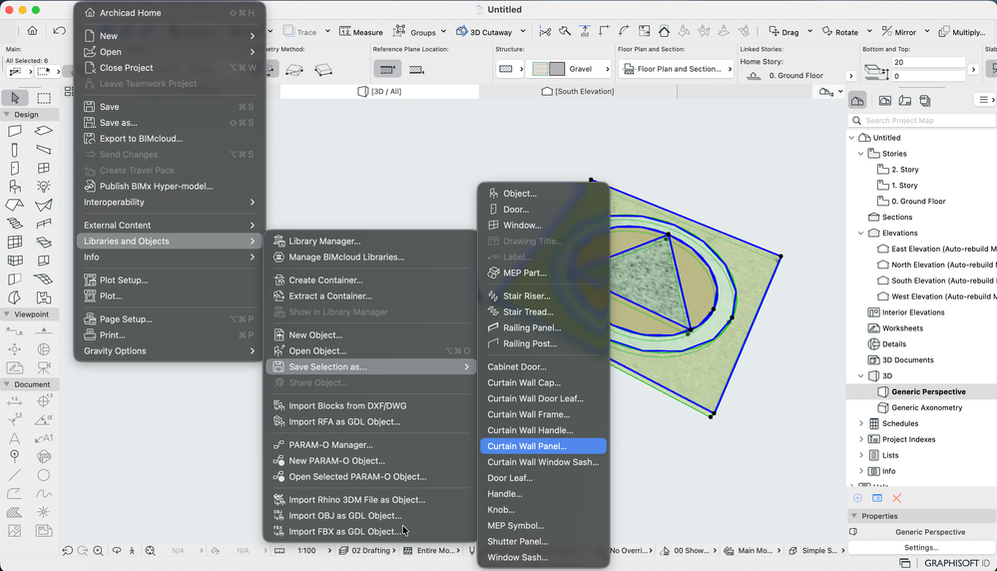

- Selecione-a e salve-a como um painel de parede cortina em Arquivo → Bibliotecas e Objetos → Salvar Seleção como → Painel de Parede Cortina.

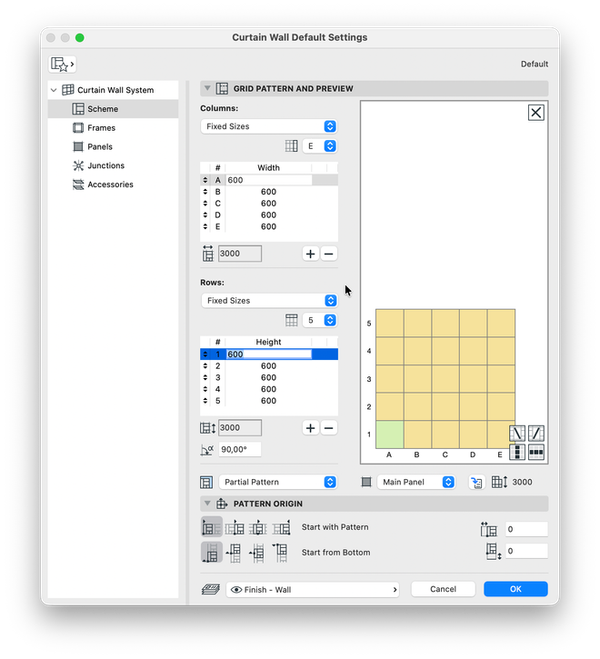

- Crie uma parede cortina usando o método geométrico Estrutura e, no painel Esquema, defina a grelha com dimensões fixas, por exemplo, 600 × 600 mm. Em Painéis, escolha sua criação personalizada salva como Painel Principal.
- Use as estruturas para modelar as juntas de rejunte.
- Para visualizar os detalhes do piso na planta baixa, defina Componentes Cortados como Projetado com Painéis Simbólicos, Componentes Não Cortados como Projetado e Exibir Projeção como Elemento Inteiro.
Resultado

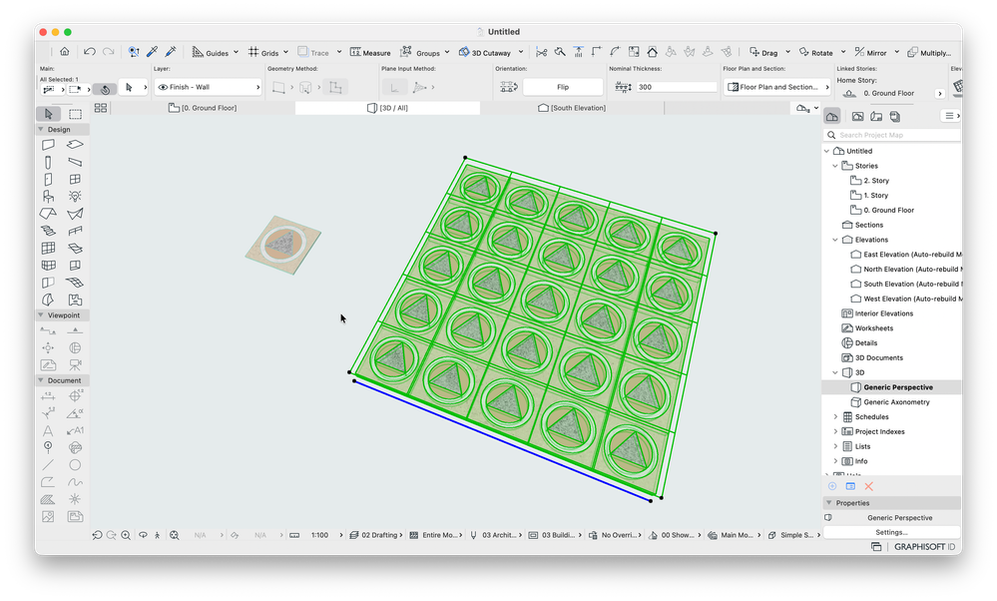

Com esse fluxo de trabalho, você obtém um piso de pedra preciso e totalmente modelado, adequado tanto para visualização quanto para documentação. Cada pedra é um elemento separado, com seu próprio material, permitindo listar as áreas por tipo de pedra em um mapa. Além disso, o modelo 3D fica pronto para renderização. Para padrões de revestimento repetitivos, a abordagem com Parede Cortina permite inserir e ajustar toda a grelha de uma só vez.
Experimente este fluxo de trabalho e conte-nos como ele funcionou para você. Aqui está o link para a discussão original no fórum, onde você pode deixar suas curtidas para @Gabriel Conti e @Rubia Torres pelas respostas úteis.
Você tem uma dica de fluxo de trabalho? Compartilhe-a com a comunidade. Ela pode inspirar a próxima dica do mês.
