Dica do mês, agosto de 2024: Como ajustar a orientação de objetos personalizados nos Mapas

Durante o desenvolvimento de um projeto, é comum criar objetos personalizados para representar informações ou símbolos específicos. Também pode ser necessário gerar uma planilha que inclua esses elementos e utilizar o Campo "Pré-visualização 2D em Planta" para uma melhor representação. No entanto, como esse campo está associado ao posicionamento do elemento em planta, alterar a orientação do objeto no projeto pode causar problemas na sua representação nos Mapas.



Captura de Tela 2024-08-27 às 22.08.27.png Captura de Tela 2024-08-27 às 21.49.55.png

Imagens da visualização em planta dos objetos e Mapa da legenda dos pontos hidrossanitários.



A boa notícia é que essa orientação pode ser facilmente corrigida no próprio objeto GDL. A dica do mês de agosto, compartilhada por @Ruben Millon, chegou para ensinar como ajustar esses objetos personalizados para que sejam apresentados de forma clara e organizada nos Mapas.



Como ajustar a orientação do objeto



1. Abra os ajustes do Objeto:

Selecione o objeto que deseja ajustar.

Clique em Arquivo > Bibliotecas e Objetos > Abrir Objeto.



2. Insira o código de correção:

No Script Mestre, cole o seguinte código:

 if GLOB_VIEW_TYPE = 9 then
if GLOB_SCRIPT_TYPE = 2 then
if SYMB_MIRRORED then mul2 -1,1
endif
endif



Esse código garante que a planilha represente a orientação desejada do objeto, independentemente de como ele está posicionado em planta.



Captura de Tela 2024-08-27 às 21.42.06.png Captura de Tela 2024-08-27 às 21.49.13.png

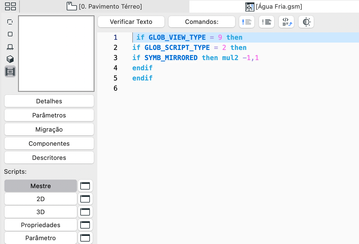

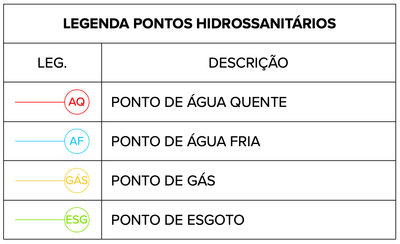

Imagens do ajuste no script e Mapa da legenda dos pontos hidrossanitários após ajustes.



Esperamos que essa dica ajude a melhorar a organização dos elementos nos Mapas e a aprimorar sua documentação do projeto.


Agradecemos ao @Ruben Millon por compartilhar essa valiosa contribuição com a nossa comunidade. Se gostou desta dica, não esqueça de curtir o tópico original.



Nos vemos no próximo mês com mais uma dica técnica!



Equipe da Graphisoft Community
