A dica deste mês apresenta um fluxo de trabalho compartilhado por @graava para criar diagramas de sombra dinâmicos em projetos de renovação. Ele demonstra como usar Documentos 3D para exibir sombras tanto de elementos existentes quanto de elementos propostos em uma única planta, um método que permite que o desenho atualize automaticamente a codificação de cores das sombras conforme o projeto evolui.
O desafio
Em projetos de renovação, comparar a Planta do Existente e o Planejado é essencial. No entanto, elementos com o Estado de Renovação A Demolir, por exemplo, não aparecem quando o Filtro de Renovação Planejado é aplicado. O desafio, apresentado por @eddy007 no fórum internacional, é usar sombras com cores diferenciadas para indicar múltiplos Estados de Renovação na mesma Vista.
A solução
Use Documentos 3D gerados a partir de uma vista superior. Ao sobrepor Vistas com diferentes Filtros de Renovação, você consegue exibir simultaneamente sombras de elementos existentes e novos, mantendo tudo vinculado ao modelo.
Para mais informações sobre como trabalhar com Filtros de Renovação e Status de Renovação, consulte a Ajuda do Archicad.
Passo 1: Definir a Vista 3D como Vista Superior com Projeção Paralela

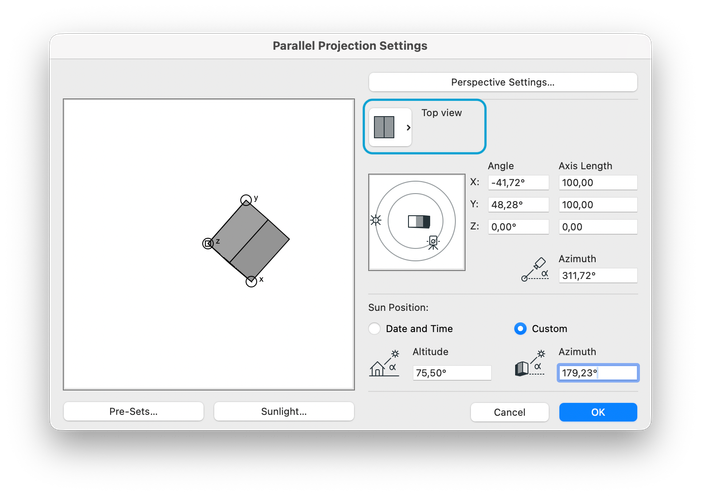

Abra a Janela 3D e defina a projeção para uma vista superior usando projeção paralela.
No modelo 3D: clique com o botão direito > Definições da Projeção 3D > Planta.
Passo 2: Criar dois Documentos 3D a partir da vista superior
A partir da vista superior definida, crie dois Documentos 3D e nomeie-os de forma simples, por exemplo:
-
Planejado / A Construir
-
Existente / A Demolir
Passo 3: Definir a aparência do Documento 3D para exibir apenas sombras
Para cada Documento 3D, abra as definições e clique com o botão direito no Documento 3D > Definições do Documento 3D.
Em Aparência do Modelo, aplique as seguintes definições:
-
Defina a Caneta de Linha dos elementos não cortados como branca e a Trama dos elementos não cortados como transparente. Isso torna a geometria do edifício invisível, revelando apenas as sombras projetadas.
-
Ative Sombras.
-
Atribua cores de Caneta de Trama de acordo com a codificação de cores de renovação, por exemplo: A Construir > azul (preenchimento 50%) e A Demolir > vermelho (preenchimento 50%).

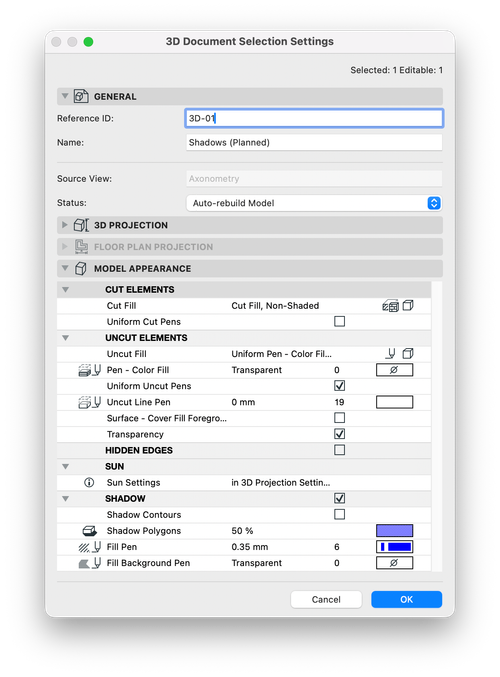

Veja a captura de tela abaixo para as definições exatas do Documento 3D usadas para a exibição das sombras.
Observação: se você precisar ajustar a posição das sombras, modifique-a no modelo 3D e depois redefina o Documento 3D.
Passo 4: Salvar Vistas com os Filtros de Renovação corretos
Abra cada Documento 3D e clique em Mapa de Vistas > Salvar Vista Atual.

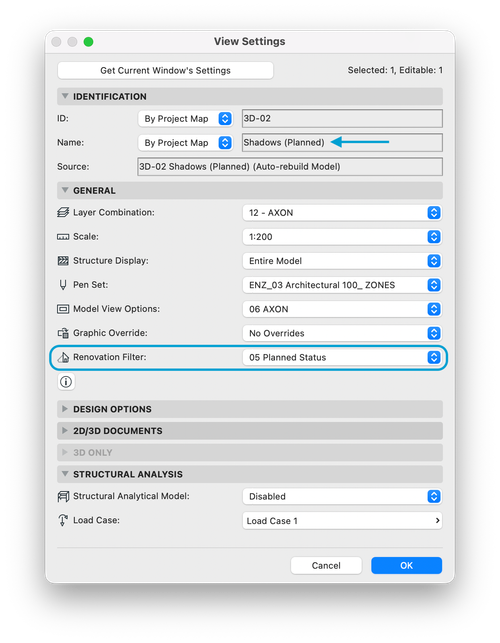

Atribua os Filtros de Renovação da seguinte forma:
-
Para Documento 3D – Planejado / A Construir > Estado Planejado.
-
Para Documento 3D – Existente / A Demolir > Planta do Existente.
Certifique-se de que a escala de ambos os Documentos 3D corresponda à escala da sua planta de cobertura.
Passo 5: Atribuir Estado de Renovação aos elementos do modelo

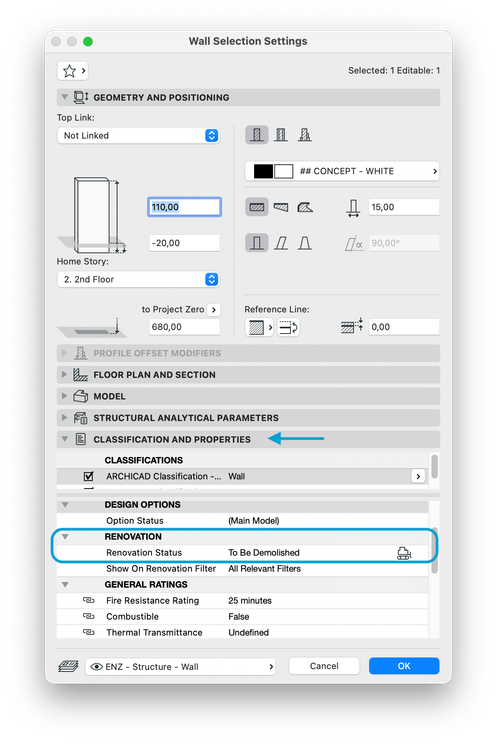

Na Janela 3D, selecione os elementos que são A Construir / Planejados e clique em Definições do Elemento > Classificação e Propriedades > Renovação > Estado de Renovação, e defina-os como A Construir.
Repita o processo para os elementos que serão removidos e defina o Estado de Renovação deles como A Demolir.

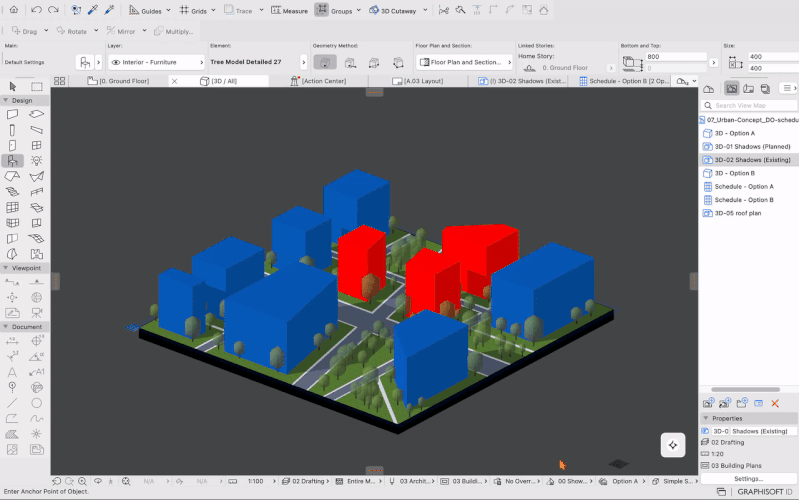

Alternando entre os Filtros de Renovação, você consegue distinguir elementos Existentes, A Demolir e A Construir.
Passo 6: Colocar as Vistas em um Leiaute
Crie um novo Leiaute e coloque as três vistas na seguinte ordem (de cima para baixo):
-
Documento 3D com o Filtro de Renovação Planejado.
-
Documento 3D com o Filtro de Renovação Planta do Existente.
Ajuste a posição dos desenhos para que as Vistas fiquem corretamente alinhadas.
Para ver um passo a passo detalhado desse processo, assista ao vídeo compartilhado por @graava abaixo:
O resultado

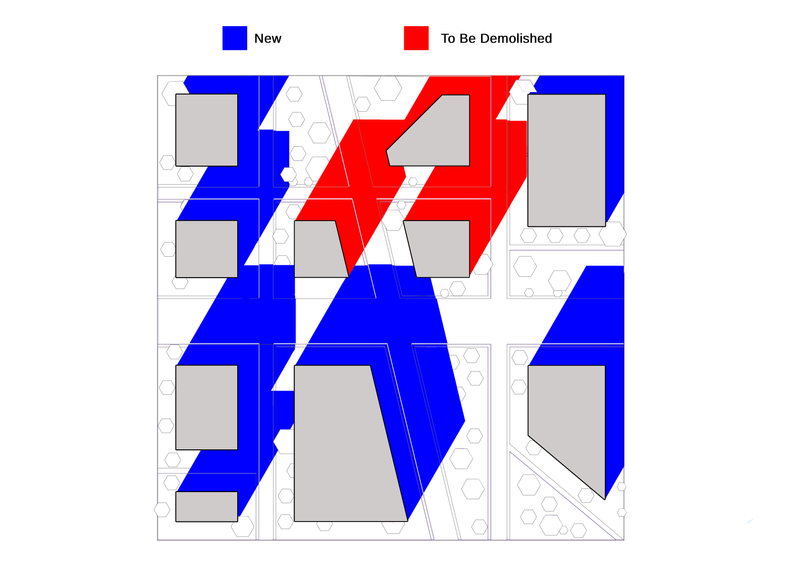

O leiaute final exibe sombras tanto dos elementos existentes (A Demolir) quanto dos elementos de nova construção (A Construir). Como as sombras são geradas a partir de Documentos 3D, qualquer alteração no modelo ou na posição do sol atualizará automaticamente os desenhos.
Se você testar esse fluxo de trabalho, compartilhe seus resultados e dicas com a comunidade! Aqui está o link para a discussão original no fórum onde você pode deixar suas curtidas para @graava por esta solução. A página está em inglês, mas você pode usar a extensão do Google Tradutor no Chrome para traduzir o conteúdo para o português.
Deixamos também uma menção honrosa para @Barry Kelly, que compartilhou uma alternativa usando Tramas 2D. Se você preferir manter toda a composição em uma única Vista do Archicad, o método dele vale a pena ser conferido.
Você tem uma solução criativa ou uma dica favorita para os desafios do dia a dia? Compartilhe com a comunidade e ela pode aparecer em destaque no Graphisoft Insights.
