Der Tipp dieses Monats stellt einen Workflow vor, den Community-Mitglied @graava zum Erstellen dynamischer Schattenstudien in Sanierungsprojekten geteilt hat. Er zeigt, wie man 3D-Dokumente verwendet, um Schatten sowohl bestehender als auch neu geplanter Elemente in einem einzigen Plan darzustellen – eine Methode, mit der die Zeichnung die farbliche Schattenkodierung automatisch aktualisiert, wenn sich der Entwurf weiterentwickelt.
Die Herausforderung
In Sanierungsprojekten ist der Vergleich von Bestand und Neubau essenziell. Die Herausforderung, die von @eddy007 im Forum beschrieben wurde, besteht darin, farbcodierte Schatten zu verwenden, um mehrere Umbaustatus in derselben Sicht darzustellen.
Die Lösung
Verwenden Sie aus einer Draufsicht erzeugte 3D-Dokumente. Durch übereinanderlegen von Ausschnitten im Layout mit unterschiedlichen Umbau-Filtern können Sie sowohl bestehende als auch neue Schatten gleichzeitig anzeigen und dennoch die Verknüpfung zum Modell beibehalten.
Weitere Informationen zur Arbeit mit Umbau-Fltern und Umbaustatus finden Sie in der Archicad Hilfe.
Schritt 1: 3D-Ansicht auf Draufsicht mit Axonometrie einstellen

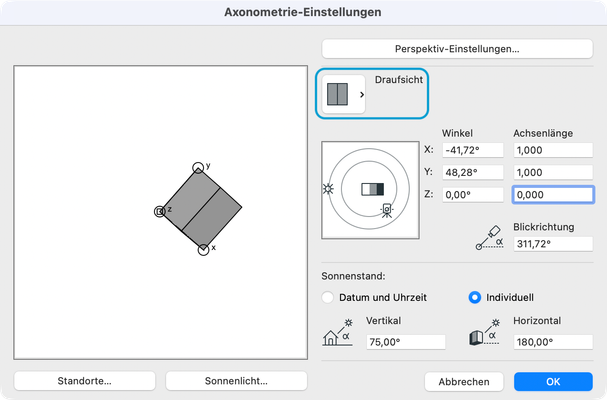

Öffnen Sie das 3D-Fenster und stellen Sie die Projektion auf Axonometrie mit Draufsicht ein:
(In der 3D-Ansicht: Rechtsklick → Standort & Projektionsart...→ Axonometrie und Draufsicht).
Schritt 2: Zwei 3D-Dokumente aus der Draufsicht erstellen
Erstellen Sie aus der konfigurierten Draufsicht zwei 3D-Dokumente und benennen Sie sie eindeutig, zum Beispiel:
-
Neubau
-
Abbruch
Schritt 3: Einstellung der 3D-Dokumente für reine Darstellung der Schatten
Öffnen Sie die Einstellungen jedes 3D-Dokuments :
(Rechtsklick auf das 3D-Dokument → 3D-Dokumenteinstellungen).
Unter Modelldarstellung verwenden Sie folgende Einstellungen:
-
Schraffur für ungeschnittene Elemente auf Einheitlicher Stift - Farbschraffur nicht schattiert und den Farbschraffurstift auf Transparent
-
Einheitlicher Stift für ungeschnittene Elemente anhaken und den Aufsichtslinien-Stift auf weiß
→ Dadurch wird die Gebäudekörper-Geometrie unsichtbar und es bleiben nur die Schatten sichtbar. -
Aktivieren Sie Schatten
-
Weisen Sie der Schraffur eine Misch-Schraffur 50 % und jedem Umbaustatus eine Farbkodierung zu, zum Beispiel:
-
Für 3D Dokument Neubau → Blau (Misch-Schraffur 50 %)
-
Für 3D Dokument Abbruch → Rot (Misch-Schraffur 50 %)
-
(Die Farbkodierung ist nur ein Beispiel und entspricht nicht dem Standard für Abbruch und Neubau, sondern ist hier eine eigene Farbkodierung für die Schattenstudie)
Der weiße Stift stellt sicher, dass im endgültigen Plan keine unerwünschten Konturlinien erscheinen.

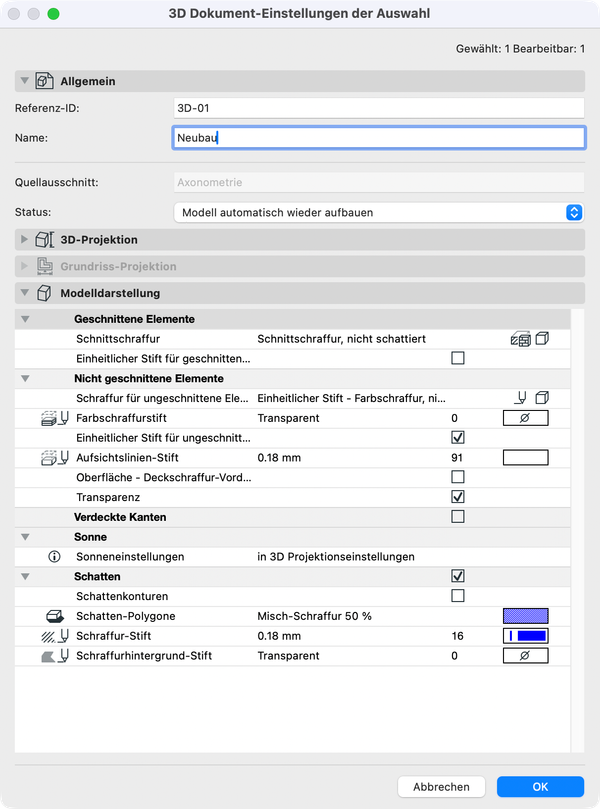

(Die folgende Abbildung zeigt die verwendeten 3D-Dokumenteinstellungen für die Anzeiger der Schatten.)
Hinweis: Wenn Sie die Schattenposition anpassen müssen, ändern Sie sie im 3D-Modell und definieren Sie das 3D-Dokument neu.
Schritt 4: Ansichten mit den richtigen Umbau speichern

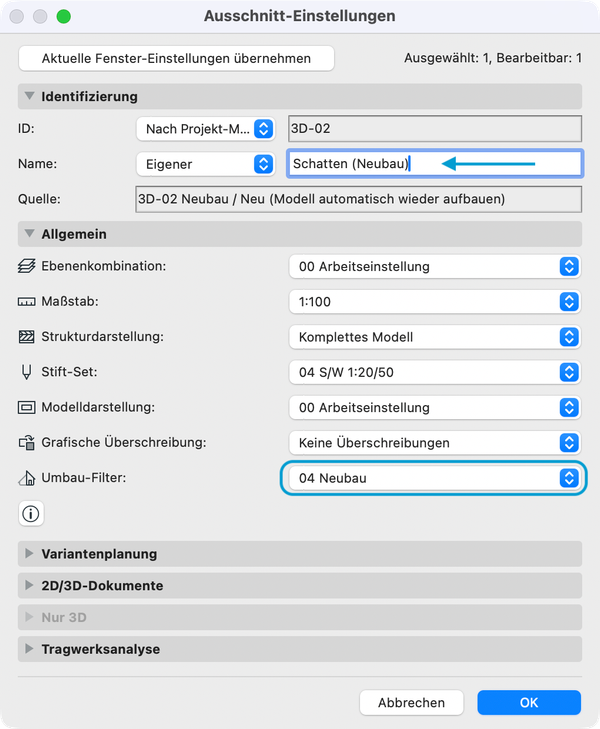

Öffnen Sie jedes 3D-Dokument und wählen Sie Ausschnittmappe → Aktuelle Ansicht speichern.
Weisen Sie die Renovierungsfilter wie folgt zu:
-
Für das 3D-Dokument – Neubau → Neubau
-
Für das 3D-Dokument – Abbruch → Abbruch
Stellen Sie sicher, dass der Maßstab beider 3D-Dokumente dem Maßstab Ihres Aufsichtsplans entspricht.
Schritt 5: Umbau-Status für Modellelemente zuweisen
Wählen Sie im 3D-Fenster die Neubau Elemente aus und gehen Sie zu:

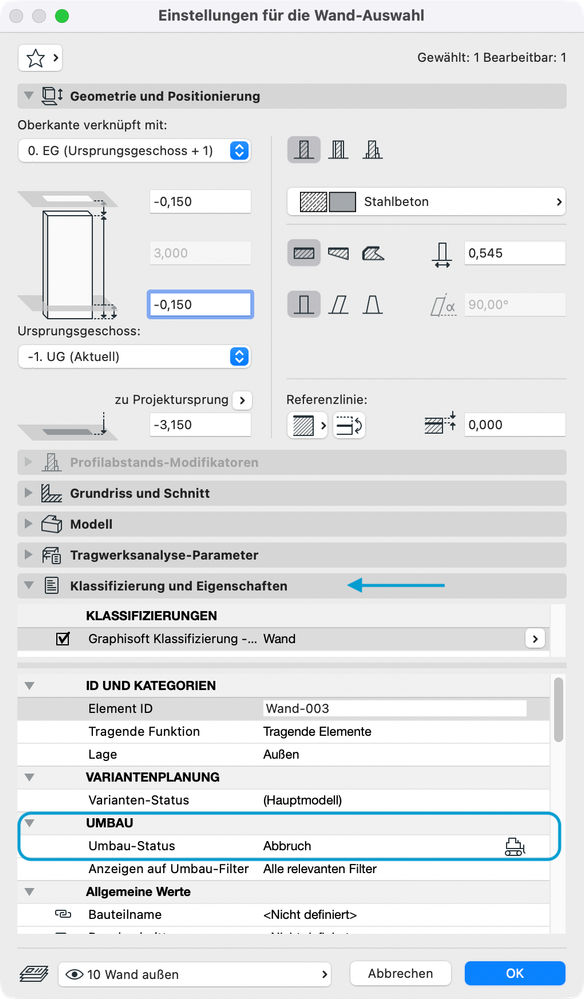

Elementeinstellungen → Klassifizierung und Eigenschaften → Umbau → Umbau-Status,
und setzen Sie sie auf Neu.
Wiederholen Sie den Vorgang für Elemente, die entfernt werden, und setzen Sie den Umbau-Status auf Abbruch.

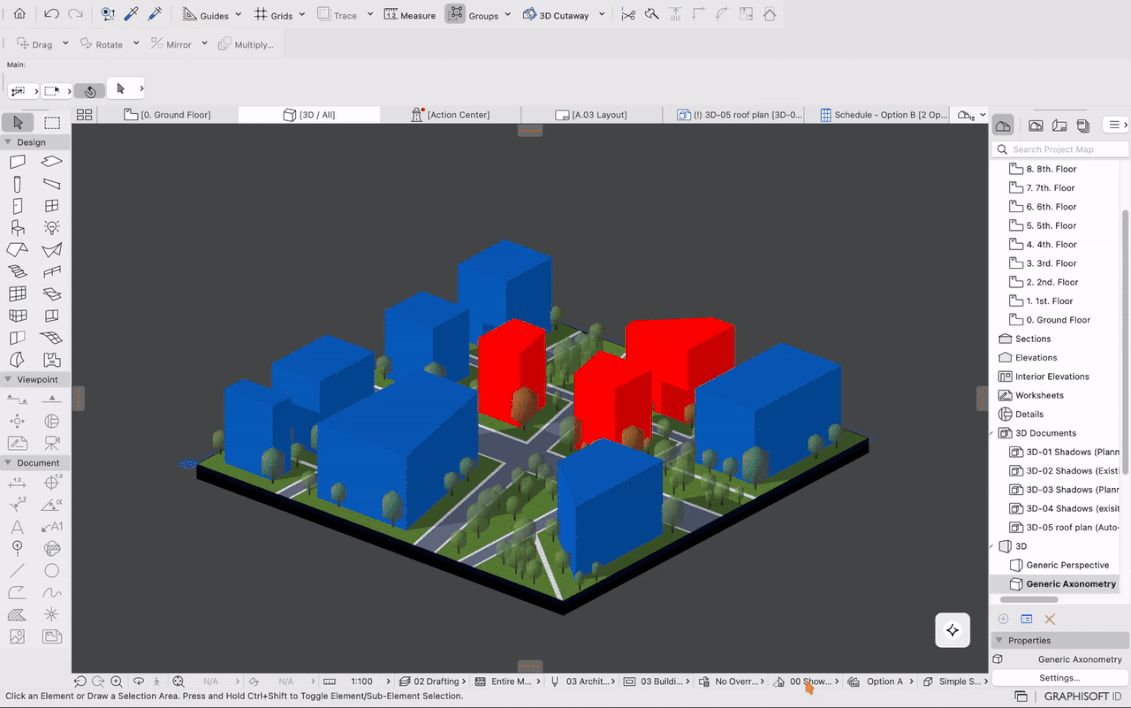

Durch Umschalten des Umbau-Filter können Sie Bestands-, Abbruch- und Neubauelemente klar voneinander unterscheiden.
Schritt 6: Ansichten auf einem Layout platzieren
Erstellen Sie ein neues Layout und platzieren Sie die drei Ansichten in folgender Reihenfolge (von oben nach unten):
-
Aufsichtsplan (ohne Schatten)
-
3D-Dokument mit Renovierungsfilter „Geplanter Zustand“
-
3D-Dokument mit Renovierungsfilter „Bestandsplan“
Richten Sie die Zeichnungen so aus, dass alle Ansichten exakt übereinander liegen.
Für eine ausführliche Schritt-für-Schritt-Anleitung sehen Sie sich das von @graava geteilte Video unten an:
Das Ergebnis

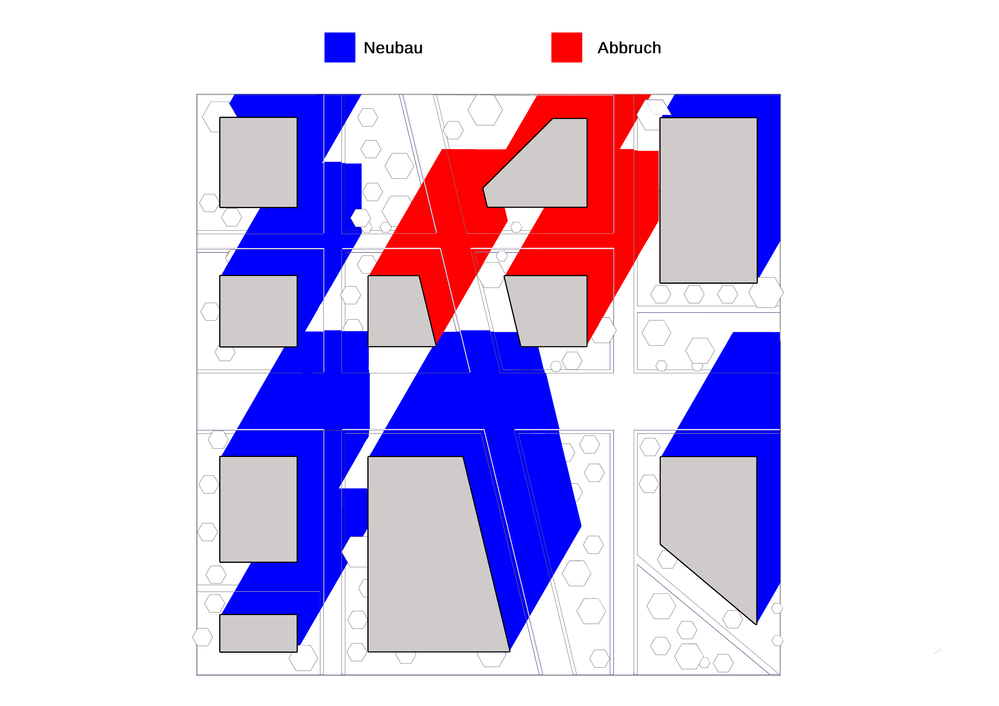

Das endgültige Layout zeigt die Schatten sowohl der Abbruch Elemente als auch des Neubaus. Da die Schatten aus 3D-Dokumenten generiert werden, werden sämtliche Änderungen am Modell oder an der Schattenposition automatisch in den Zeichnungen aktualisiert.
Wenn Sie diesen Workflow ausprobieren, teilen Sie Ihre Ergebnisse und Tipps mit der Community! Hier ist der Link zur ursprünglichen Forendiskussion, in der Sie @graava für diese Lösung Kudos geben können.
Besondere Erwähnung für @Barry Kelly, der eine Alternative mit 2D-Schraffuren geteilt hat. Wenn Sie Ihre gesamte Darstellung lieber in einer einzigen Archicad-Ansicht statt mit mehreren übereinanderliegenden Zeichnungen auf einem Layout halten möchten, lohnt sich ein Blick auf seine Methode.
