Einlesen von 3D DXF/DWG Daten als Objekt

[Holger Kreienbrink]

Im Internet gibt es viele Objekte nur als 3D DWG oder DXF. Das Format beinhaltet nicht mehr als die 3D-Form und Sie können diese Dateien als Objekt einlesen.

Beim Einlesen von 3D DXF/DWG Daten gibt es die Möglichkeit 3D-Solids einzulesen.

• Gehen Sie dazu im Archicad-Menü auf Ablage > Bibliotheken und Objekte > Objekt öffnen


• Gehen Sie auf Nach Datei suchen...

• Ändern das Format zu DWG und wählen die DWG-Datei aus


• Wählen Sie einen Übersetzer und gehen Sie dann auf den Einstellungen... Button.


• Es öffnet sich das Fenster der DXF-DWG Übersetzungseinstellungen.

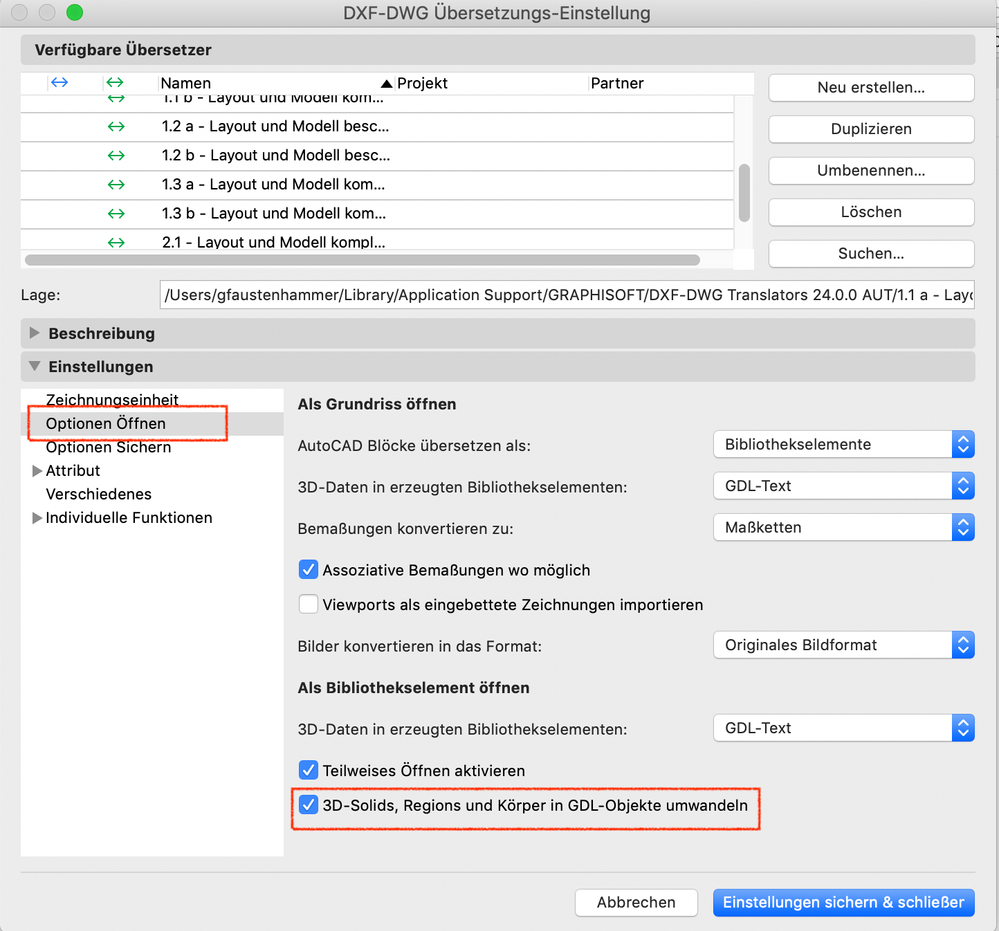

• Unter Optionen öffnen muss der letzte Punkt für 3D-Solids, Regions und Körper in GDL-Objekte umwandeln aktiviert sein.

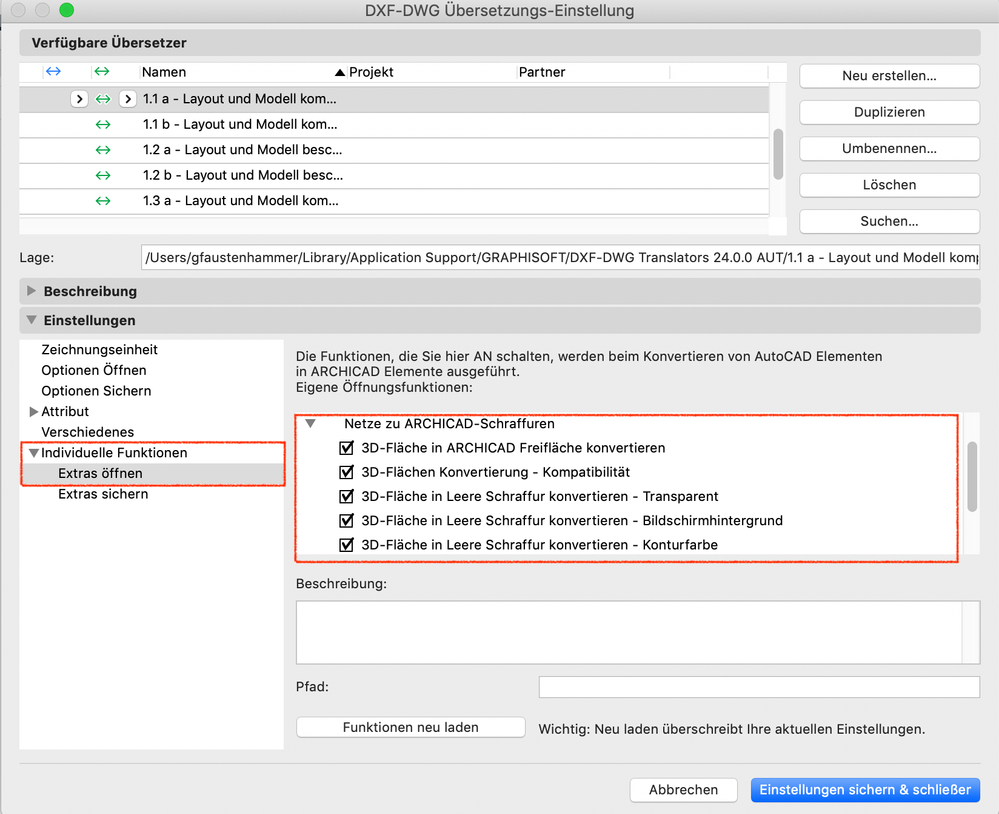

• Zusätzlich kontrollieren Sie bitte die Angaben bei Individuelle Funktionen > Extras öffnen


• Dort sollten alle Unterpunkte aktiviert sein.

• Nach dem Drücken auf »Einstellungen sichern & schliessen« gehen Sie auf Öffnen. Es erscheint ein weiteres Fenster zum Öffnen der Datei, welches Sie mit OK bestätigen.


• Das GDL-Objekt wird erstellt und geöffnet.

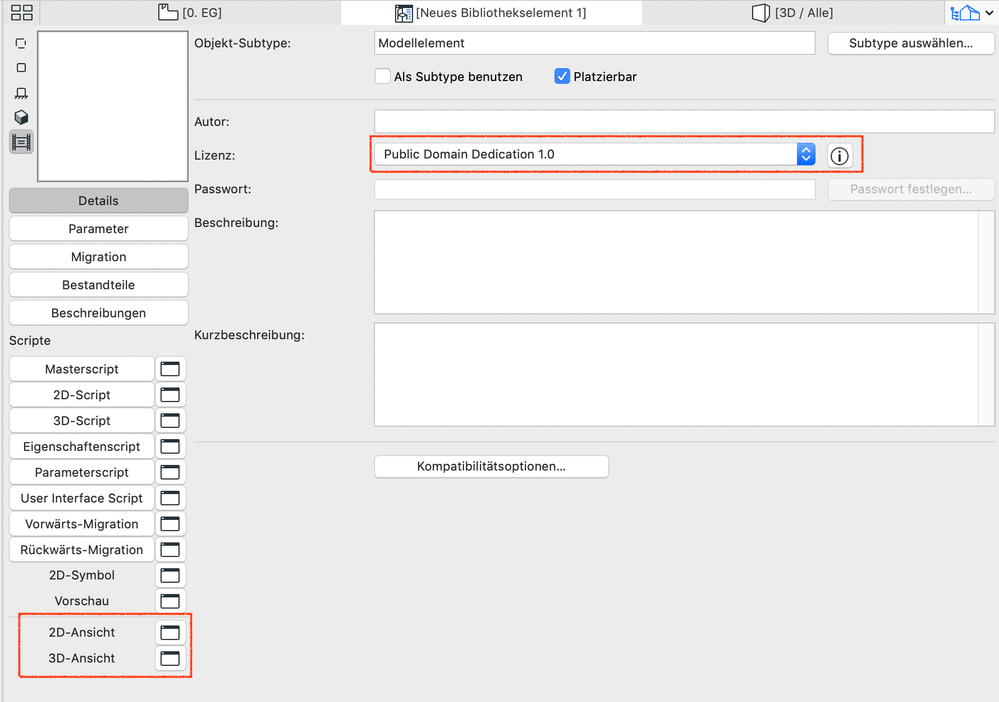

• In diesem Fall reicht es aus, wenn Sie bei »Lizenz«, »Public Domain Dedication 1.0« auswählen.
  Hinweis: Sollten Sie Fragen zu den einzelnen Linzenzarten haben, klicken Sie einfach auf den kleinen Infobutton rechts neben dem Eintrag.

• Kontrollieren Sie mit dem Schalter 2D-Symbol die Darstellung der Daten im Grundriss und mit dem Schalter 3D-Ansicht die Darstellung im 3D.


• Schließen Sie das Fenster und sichern Sie das somit erstellte Bibliothekselement in Ihrer eingebetteten Bibliothek oder einem separaten Ordner.#


• Sie können es dann mit dem Objekt Werkzeug platzieren.

Die Screenshots wurden in Archicad Version 24 erstellt
