Bemaßungseinstellung für Schmutzwasser-Abwicklung vom Nullpunkt aus

KLU1
Participant

Hallo liebe Community,



mein Kunde arbeitet in AutoCAD (2024) und es geht um eine Entwässerungsplanung. Er hat mir eine Abwicklung der Schmutzwasserplanung geschickt, die ich in ArchiCAD (27) weiter bearbeiten möchte. Meine Frage ist, gibt es in ArchiCAD eine Einstellung, die mir eine erweiterte Bemaßung anzeigt? In AutoCAD kann man sich unter der gemessenen Länge z.B. 6.00m eine Strecke zusätzlich anzeigen lassen, deren Höhe man vorher festgelegt hat.



Ich habe ein Beispielbild dieser Nachricht angefügt, was ich meine.

Ich benötige eine Bemaßung wie die rot dargestellte auf dem Bild.



P.S. die Zeichnung wird nur in 2D benötigt.



Über Hilfe wäre ich sehr dankbar,

viele Grüße

K

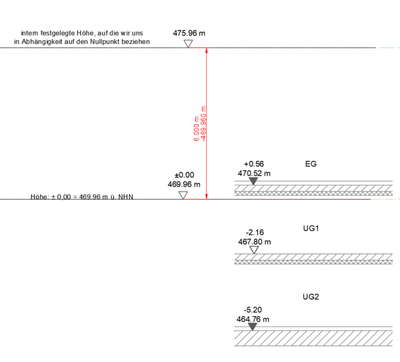

Beispiel der Bemaßungseinstellung aus AutoCADBeispiel der Bemaßungseinstellung aus AutoCAD
