Zur Erläuterung aller Blitzschutzelemente in einem Drucklayout mussten Sie bisher zwei Legenden erzeugen: eine automatische für Komponenten und eine manuell erzeugte für Blitzschutzleiter.
Diese Notwendigkeit entfällt in DDScad 18. In unserer neuen Version erfasst die automatische Legende auch Blitzschutzleiter.
In diesem Techniktelegramm-Artikel zeigen wir Ihnen die geänderte Funktionalität anhand eines Beispiels.
Einleitung
Angenommen, Sie haben das Modell einer Halle mit Satteldach entworfen und Blitzschutzelemente installiert.
Um das Ergebnis in einem formalisierten Layout zu präsentieren, erzeugen Sie ein Drucklayout. (Informationen dazu finden Sie im Beitrag Neue Drucklayout-Funktion des Techniktelegramms Oktober 2020.)
Das vorläufige Ergebnis stellt sich in unserem Beispiel folgendermaßen dar:
Noch fehlt jedoch eine Legende zur Erklärung der Symbole …
Blitzschutzlegende ins Drucklayout einfügen
- Aktivieren Sie im Werkzeugkasten die Funktion 'Legenden'. Die Funktion ist aktiv und der Cursor führt das Objekt.
- Fixieren Sie die Legende an der gewünschten Position durch Linksklick.
Die Legende enthält alle Blitzschutz-Objekte, die im eingefügten Modell vorhanden sind. In unserem Beispiel sieht sie wie folgt aus:
Sie können nun verschiedene Anpassungen vornehmen (Kopfzeile einfügen; Gruppenköpfe umbenennen; Objektgruppen ein-/ausblenden; lesen Sie hierzu den Beitrag Anpassen der Legende im Techniktelegramm Februar 2016.)

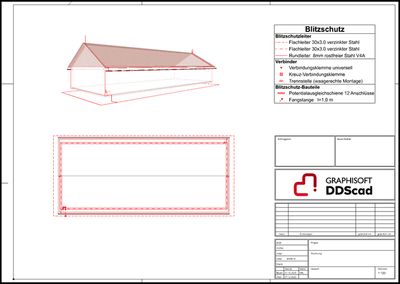

In unserem Beispiel haben wir den Titel "Blitzschutz" hinzugefügt und Objekte des Typs 'Wanddurchführung' ausgeblendet. Das Ergebnis sieht wie folgt aus:
Der Beitrag bezieht sich auf die DDScad Version 18 und wurde im Juni 2023 veröffentlicht.
