Etagenübergabepfeile automatisch ausrichten

[Sarah LF]

DDS-CAD 17 weist neue Funktionen im Bereich der Etagenübergabepfeile bei Rohrnetzen auf.
Darstellung und Ausrichtung dieser Pfeile können nun direkt bei der Berechnung eingestellt und beispielsweise in Fließrichtung automatisch angezeigt werden.

---

Voraussetzungen

• Ein Rohrleitungssystem ist im Gewerk Sanitär/Heizung ist gezeichnet.
• Im Rohrleitungssystem ist mindestens ein Etagenübergang enthalten.

---

Berechnungspunkt setzen

Um die Funktion nutzen zu können, muss im Vorhinein mindestens ein Berechnungspunkt erzeugt werden. Gehen Sie dazu wie folgt vor:

• Aktivieren Sie die Funktion 'Berechnungspunkt setzen' aus dem Standardwerkzeugkasten. Die Funktion ist aktiv.

• Navigieren Sie mit Ihrem Cursor zu der Rohrleitung des gewünschten Systems. Das Medium wird erkannt und hervorgehoben.

• Klicken Sie mit der linken Maustaste in die Rohrleitung. Ein Fenster erscheint.

• Tragen Sie den Systemnamen ein und bestätigen Sie mit 'OK'. Das Fenster schließt sich und der Berechnungspunkt ist erzeugt.

Wiederholen Sie dies für alle Medien und/oder Systeme, die Sie berechnen möchten. Ihre Systeme werden Ihnen im Anschluss im Systemnavigator angezeigt.

---

Einstellung der Anzeige der Etagenübergabepfeile
Um die Einstellung für die gewünschte Anzeige der Etagenübergabepfeile vorzunehmen, können Sie wie folgt vorgehen:

• Klicken Sie mit der rechten Maustaste auf das gewünschte System im 'Systemnavigator'. Ein Kontextmenü erscheint.
• Klicken Sie auf 'Rohrsystem'. Der Berechnungsdialog öffnet sich.

• Wechseln Sie in die Registerkarte 'Auslegungskriterien und Ergebnisse'.

• Klicken Sie in der Rubrik 'Modell' auf den Pfeil am Ende der Zeile. Ein Drop-down-Menü erscheint.

• Klicken Sie mit der Maustaste auf die gewünschte Einstellung. Bei der nächsten Berechnung wird diese für das gerechnete Rohrsystem übernommen.

"Keine Einstellung" – Die Etagenübergänge werden nach der Berechnung so dargestellt, wie Sie sie im Vorhinein im Modell definiert haben.

"Setze Pfeile basierend der Fließrichtung" – Die Etagenübergänge werden mit Pfeilen der Fließrichtung folgend angezeigt.

"Deaktiviere Pfeile" – Alle Etagenübergänge werden ohne Pfeile dargestellt.

Hinweis: Alternativ können Sie diese Einstellung auch in den angezeigten Auslegungskriterien im 'Systemnavigator' aktivieren und erst im Anschluss in das 'Rohrsystem' wechseln.

---

Einstellung für Etagenübergang auf das Rohrsystem anwenden

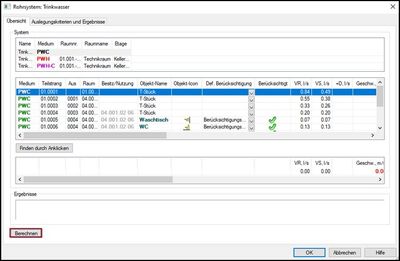

• Wechseln Sie in dem Berechnungsdialog in die Registerkarte 'Übersicht'. Sie finden die Auflistung der Teilstränge des Systems.

• Klicken Sie auf 'Berechnen'. Das System wird berechnet.

Nach der Berechnung wird die gewählte Darstellung auf die Etagenübergaben angewandt:

Der Beitrag bezieht sich auf die DDScad Version 17 und wurde im Dezember 2021 veröffentlicht.
