Kabelberechnung

[Sarah LF]

Intelligenz und Effizienz der Kabelberechnung in DDS-CAD 15 wurden im Vergleich zur Vorversion weiter verbessert. Bereits vorhandene Informationen werden nun von Automatismen genutzt, um erforderliche Werte vor einzustellen und für die Berechnung heranzuziehen. Darüber hinaus ermöglicht DDS-CAD 15 nun die Berechnung von parallel verlegten Kabeln. Dieser Artikel erläutert die Details der Anwendung.

---

Einleitung

Für unser Beispiel wurde ein fiktiver Verteiler mit Stromkreisen bestückt. Am Beispiel dieser Situation erläutern wir Ihnen die Änderungen der Funktion.

---

Vorsicherung

Wird ein Stromkreis hinzugefügt, prüft DDS-CAD den Nennstrom und stellt für die Kabelberechnung automatisch den korrekten 'Überlastschutz' und 'Kurzschlussschutz' ein.

Um die Kabelberechnung eines Stromkreises zu öffnen, gehen Sie wie folgt vor:

• Öffnen Sie den Verteiler. Es öffnet sich der Dialog 'Verteiler'.
• Wechseln Sie ggf. in die Registerkarte 'Stromkreisliste'.
• Führen Sie einen Doppelklick in der Spalte 'Kabelberechnung' eines Stromkreises aus. Es öffnet sich der Dialog 'Kabelberechnung basierend auf IEC 60364'.

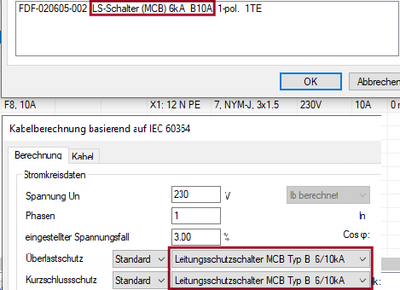

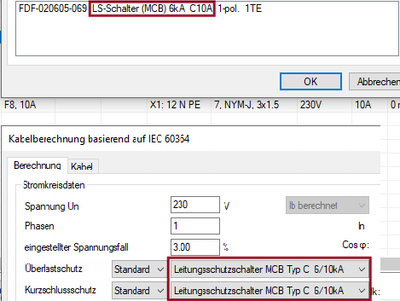

Wird eine vorhandene Sicherung durch eine andere ersetzt, die eine andere Charakteristik – z. B. C – aufweist, passt DDS-CAD die Auswahl für 'Überlastschutz' und 'Kurzschlussschutz' automatisch an.

---

Verlegeart

Neben der Vorsicherung prüft DDS-CAD 15 zusätzlich die Anzahl der Adern im Kabel und stellt automatisch die korrekte Verlegeart ein.

• Öffnen Sie den Verteiler. Es öffnet sich der Dialog 'Verteiler'.
• Wechseln Sie ggf. in die Registerkarte 'Stromkreisliste'.
• Führen Sie einen Doppelklick in der Spalte 'Kabelberechnung' eines Stromkreises aus. Es öffnet sich der Dialog 'Kabelberechnung basierend auf IEC 60364'.
• Wechseln Sie in die Registerkarte 'Kabel'.

Wird das ausgewählte Kabel (hier 3 x 1,5 mm²) dahingehend geändert, dass es eine andere Adernzahl aufweist (z. B. 1 x 1,5 mm²), passt DDS-CAD 15 automatisch die Verlegeart für die Berechnung des Kabels an.

---

Abschaltzeit

DDS-CAD 15 prüft auch die Abschaltzeit von Stromkreisen.

Hierbei gilt:

• Für die Stromkreise 'Zuleitung zu Unterverteilung' und 'Zuleitung zu Unterverteilung mit Zähler' wird die Abschaltzeit auf 5 Sekunden eingestellt.
• Für "normale" Endstromkreise mit einem Betriebsstrom < oder = 32A wird die Abschaltzeit auf 0,2 Sekunden eingestellt.
• Für "normale" Endstromkreise mit einem Betriebsstrom > 32A wird die Abschaltzeit auf 5 Sekunden eingestellt.

---

Parallel verlegte Kabel

Standardmäßig wird die Berechnung für eine "Ein-Kabel-Verlegung" ausgelegt. Die Berechnungswerte und der gewählte Querschnitt werden jedoch von der angegebenen Anzahl der parallel verlegten Kabel beeinflusst, sofern diese nicht 1 entspricht.

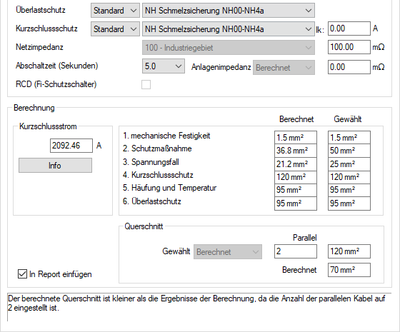

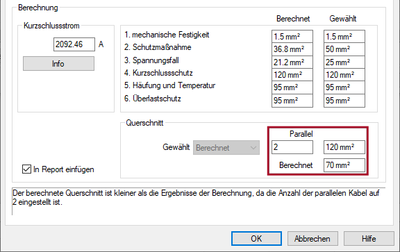

Wird nun die Anzahl der parallel verlegten Kabel erhöht, ändern sich dadurch auch die Berechnungswerte und letztendlich der Querschnitt. Um eine Änderung an parallel verlegten Kabeln vorzunehmen, gehen Sie wie folgt vor:

• Öffnen Sie den Verteiler. Es öffnet sich der Dialog 'Verteiler'.
• Wechseln Sie ggf. in die Registerkarte 'Stromkreisliste'.
• Führen Sie einen Doppelklick auf das Kabel in der Spalte 'Kabel' aus. Es öffnet sich der Dialog 'Eigenschaften'.

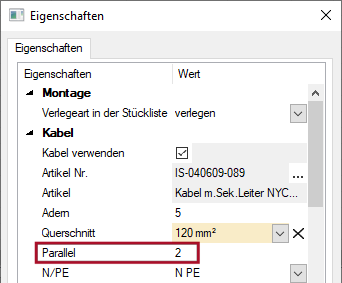

• Tragen Sie in das Eingabefeld 'Parallel' die Anzahl der Kabel ein.

• Bestätigen Sie Ihre Eingabe mit 'OK'. Es schließt sich der Dialog 'Eigenschaften'.

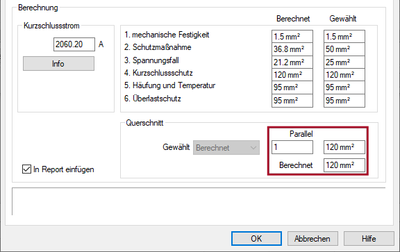

Durch diese Anpassung wird ein anderer Querschnitt errechnet und kann verwendet werden.

Der Beitrag bezieht sich auf die DDScad Version 15 und wurde im Dezember 2019 veröffentlicht.
