Corrimão | Guarda-Corpo

[Aline Tortoretto]

Olá pessoal,

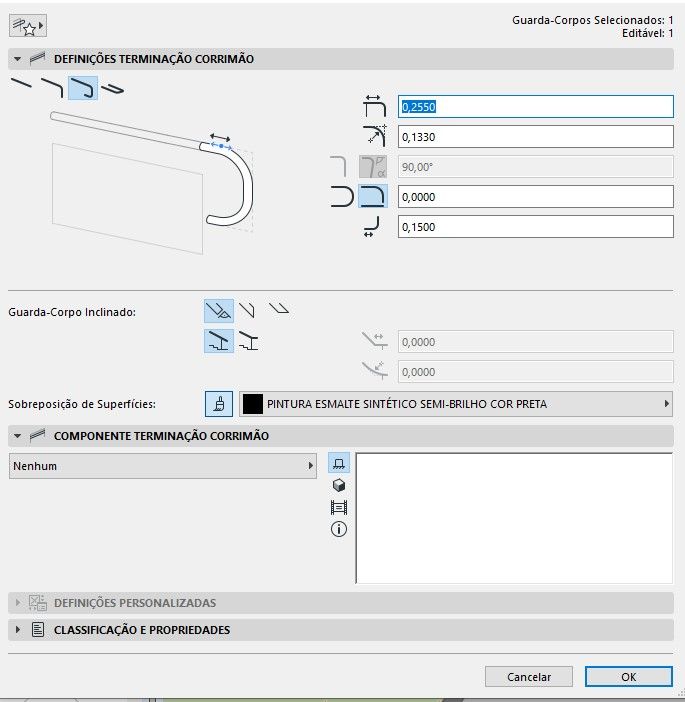

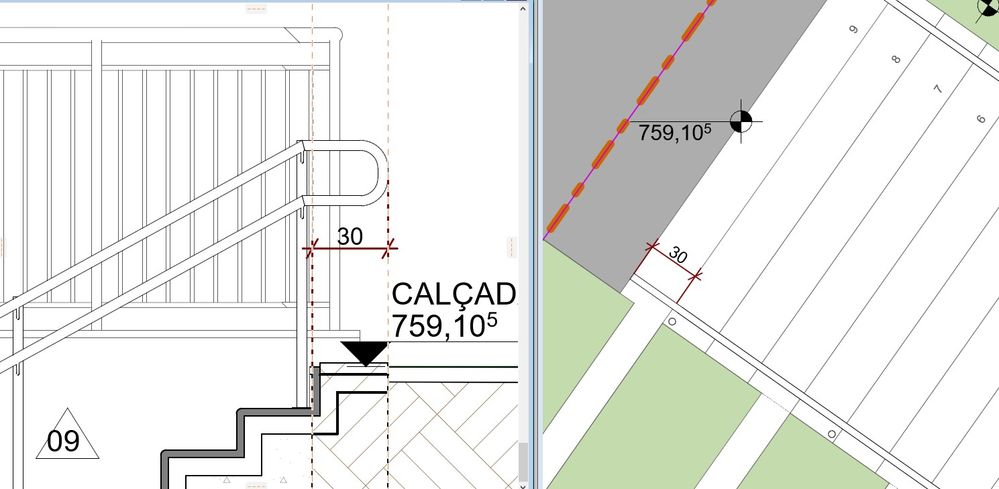

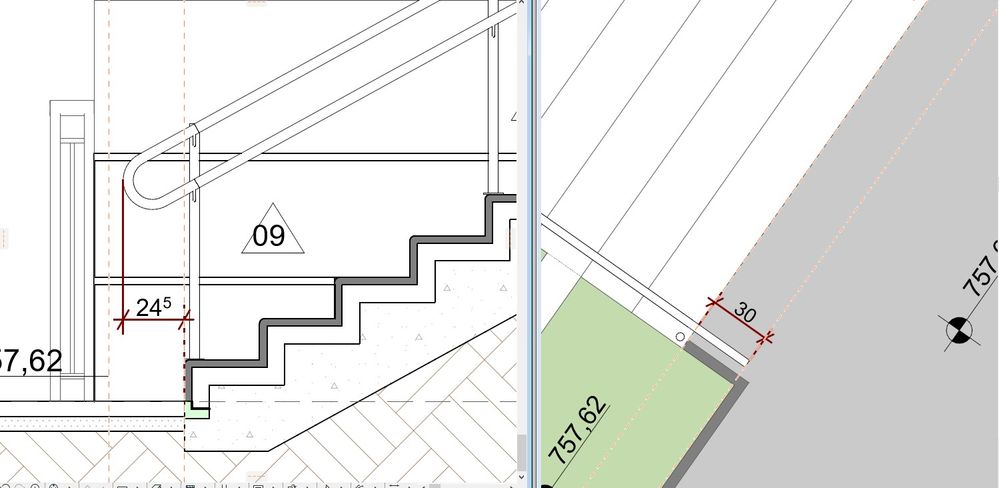

Nós temos um problema aqui com o corrimão das escada, quando fazemos o inicio dele inclinado (conforme a NBR 9050) o archicad mostra um representação em planta diferente do modelo. Eu entendi que ele representa o tamanho da terminação porém esquece de entender que o fato de ela estar inclinada faz ela ser menor em planta. Existe uma possibilidade de resolver isso? Como precisamos cotar o projeto estamos optando por reduzir o avanço para seguirmos com a medida certa em planta, mas dessa forma o modelo 3D fica errado.

Operating system used: Windows 10

[Rita Gurjao]

Olá, @Aline Tortoretto

Tudo bem?

Você conseguiu encontrar alguma solução para esse problema? Se sim, poderia compartilhar conosco?

Acredito que, no momento, isso não seja possível, pois a representação 2D é sempre uma versão simplificada do modelo 3D, feita para otimizar o desempenho do projeto. Para obter uma representação mais precisa, você pode usar o Documento 3D ou converter o corrimão em Morph, mas nesse caso a parametrização do elemento seria perdida.

Espero ter ajudado.

[Aline Tortoretto]

OI @Rita Gurjao Tudo bem e com você?

Não encontrei uma solução, quando o corrimão precisa ser cotado em planta e em corte nós fazemos uma trama na planta e cotamos ela ao invéz do elemento 😔. Quando ele é cotado apenas na planta nós fazemos ele terminando plano nas duas pontas, diferente do desenho da norma, no modelo acaba indo errado mesmo mas as pessoas não costumam usar o modelo para a execução desse detalhe.

[Rita Gurjao]

Olá Aline,

Estou bem também!

Obrigada por compartilhar essas informações e a forma como você tem resolvido o problema. Caso tenha interesse, essa é uma boa sugestão para registrar na nossa Lista de Desejos, que é o melhor espaço para reunir apoio de outros usuários e demonstrar à equipe de produto a relevância da melhoria na representação 2D do guarda-corpo.

Espero ter ajudado.
