Raumstempel im Schnitt darstellen

CWagner
Graphisoft
Graphisoft

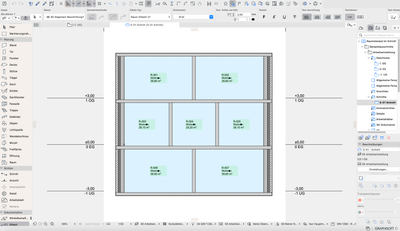

Seit dem Archicad 25 Update 2, ist es möglich Raumflächen im Schnitt anzeigen zu lassen. Zusätzlich kann seit Archicad 25 Raumflächen in Grundriss, Schnitt und Ansicht beschriftet werden. Mit diesen beiden Funktionen können Raumflächen im Schnitt etikettiert werden.



Bildschirmfoto 2024-01-02 um 10.31.13.png



Vorgehensweise:



  1. Die Raumflächen müssen im Schnitt aktiviert sein.

Sollten diese im Schnitt nicht angezeigt werden, kann unter Optionen > Projekt-Präferenzen > Altsystem der Haken bei Raumstempel und ihre zugeordneten Etiketten in Schnittdarstellung ausblenden entfernt und mit OK bestätigt werden.






  1. Im Etikett-Werkzeug muss das Raum-Etikett mit den benötigten Einstellungen, für den gewünschte Inhalt und die gewünschte Darstellung, voreingestellt werden.

Wird der Haken bei Mit assoziiertem Element verbergen entfernt, werden die Etiketten auch bei ausgeblendeten Raumflächen angezeigt.

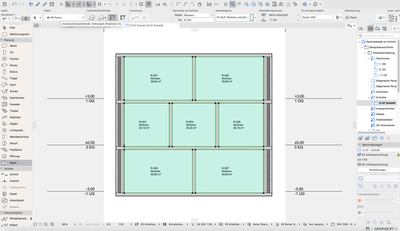

  1. Anschließend muss im geöffneten Schnitt alle sichtbaren Raumflächen ausgewählt werden.

Im Werkzeug-Kasten kann hierfür das Raum-Werkzeug aktiviert werden. Mit der Tastenkombination cmd+A (macOS) bzw. strg+A (WIN) werden nun alle im Schnitt sichtbaren Raumflächen aktiviert.

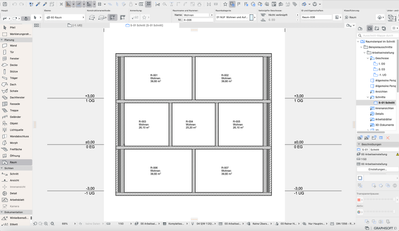

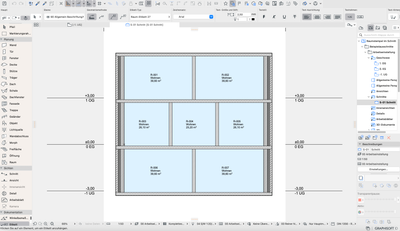

  1. Mit dem Befehl Ausgewählte Elemente etikettieren unter Dokumentation > Beschriftung, werden alle ausgewählten Raumflächen mit dem zuvor eingestellten Raum-Etikett mittig etikettiert.



Bildschirmfoto 2024-01-02 um 10.23.27.png

Bildschirmfoto 2024-01-02 um 10.26.17.png

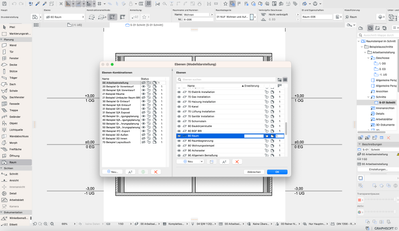

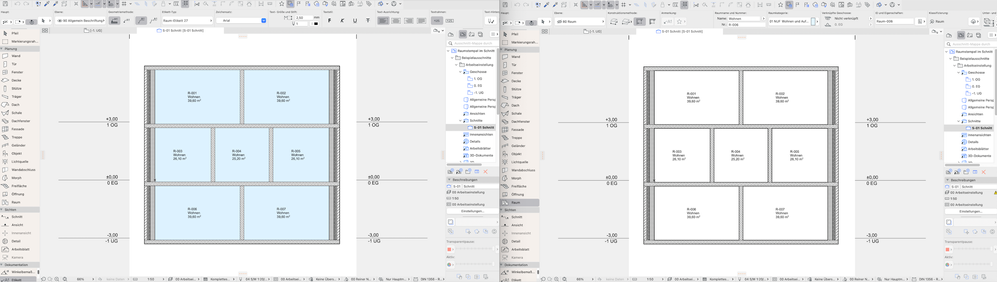

  1. Die Raumflächen können nun über die Ebenenkombination ausgeblendet werden. Die Etiketten bleiben, durch die zuvor im Etikett deaktivierte Einstellung Mit assoziiertem Element verbergen, sichtbar. Somit kann die Sichtbarkeit der erstellten Raum-Etiketten über die Ebenenkombination verwaltet werden.



Bildschirmfoto 2024-01-02 um 10.24.52.png



Bildschirmfoto 2024-01-02 um 09.33.23.png



Bildschirmfoto 2024-01-02 um 10.23.45.png
