Schneller modellieren mit integrierten Helfern im MEP Designer

[#1]

 

Möchten Sie schneller an einem HKLSE-Projekt arbeiten, ohne die Kontrolle über die Qualität zu verlieren?

 

Wenn Sie HKLSE-Systeme in MEP Designer modellieren, hilft es enorm, zu wissen, wie Sie Elementeinstellungen schnell einrichten und angleichen können.

Dieser Artikel zeigt einsteigerfreundliche Funktionen, mit denen Sie bestehende Entwurfsinformationen wiederverwenden und Ihre HKLSE-Elemente konsistent halten können. Probieren Sie die Funktionen direkt mit einem HKLSE-Testmodell in MEP Designer aus.

---

Transparentpause

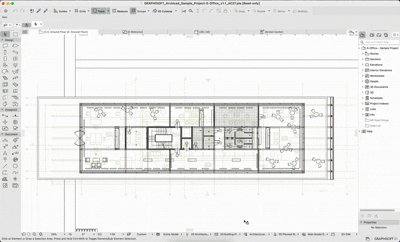

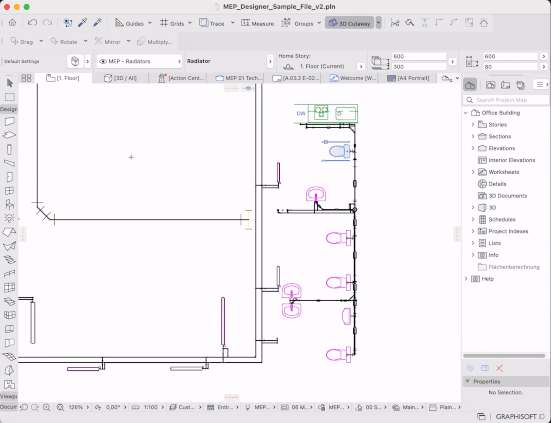

Transparentpause ist eine Funktion für visuelle Unterlegung, mit der Sie einen anderen Ausschnitt (z. B. ein anderes Geschoss, einen Schnitt, eine Ansicht oder ein Layout) unter/über oder neben Ihrer aktuellen aktiven Ansicht anzeigen können, um Elemente beim Bearbeiten zu vergleichen, auszurichten und zu fangen.

Warum ist das wichtig?

Zweck: Richten Sie neue HKLSE-Systeme an bestehenden Architekturplänen aus, indem Sie einen anderen Ausschnitt über Ihre aktuelle HKLSE-Ansicht legen.

Das ist besonders hilfreich, wenn Sie Luftkanäle, Rohre oder Kabeltrassen über einen bestehenden Gebäudeplan führen möchten, ohne ständig die Ansicht zu wechseln – so wird Ihr Workflow deutlich schneller.

Anwendung: So nutzen Sie diese Funktion Schritt für Schritt.

1. Öffnen Sie den HKLSE-Grundriss, Schnitt oder ein 3D-Dokument, in dem Sie arbeiten möchten; dies wird zum aktiven Inhalt.

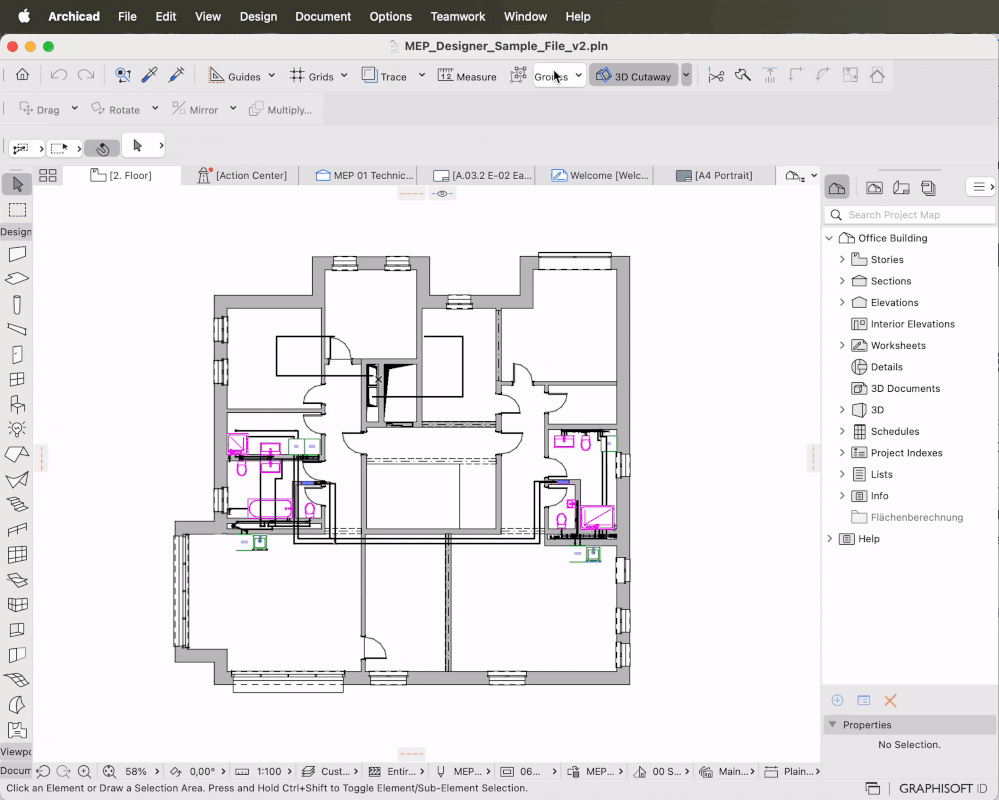

2. Gehen Sie zu Fenster → Paletten → Transparentpausenpalette, um die Palette einzublenden.

3. Wählen Sie in der Palette einen architektonischen oder statischen Ausschnitt als Referenz (z. B. Architektur-Grundriss oder Schnitt).

4. Verschieben oder drehen Sie die Referenz, falls sie nicht mit Ihrer aktiven Ansicht fluchtet.

5. Schalten Sie Trace mit dem Transparentpause-Schalter ein/aus, um Ihren HKLSE-Plan schnell mit der Referenz zu vergleichen.

Mehr erfahren

Tipps: So verbessern Sie Ihren Workflow.

• Nutzen Sie die Sichtbarkeit nach Elementtyp, um sich beim Trassenverlauf auf wichtige Kontexte (z. B. Wände, Decken, Träger) zu konzentrieren.
• Stellen Sie kontrastierende Farben und Intensitäten für aktiv vs. Referenz ein, damit HKLSE-Elemente klar von der überlagerten Ansicht zu unterscheiden sind.
• Verwenden Sie den Splitter, um nur einen Teil der Referenz anzuzeigen (zum Beispiel nur eine Hälfte des Grundrisses unter Ihrer HKLSE-Ansicht).

---

Parameterübertragung

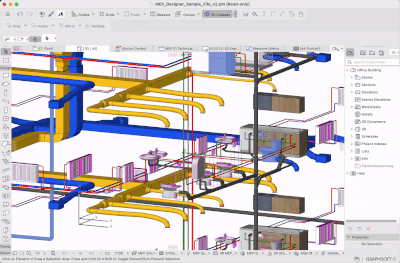

Verwenden Sie diese Funktion, um die Parameter eines Elements aufzunehmen und sie an ein anderes Element desselben Typs zu übertragen.

 

Warum ist das wichtig?

Zweck & typische Anwendungsfälle: Gleichen Sie die Einstellungen vorhandener Elemente ab, wenn Sie Ihr HKLSE-Modell aufbauen.

Typische Anwendungsfälle:

• Erzeugen Sie mehrere Luftkanäle oder Rohre mit identischen Abmessungen, Dämmung und Systemparametern auf Basis eines korrekt konfigurierten Elements.
• Gleichen Sie Einstellungen und Parameter von Luftauslässen, Diffusoren oder Anlagenelementen an, damit das HKLSE-System einheitlich wirkt.

Grundprinzip: Kurzer Überblick, wie diese Funktion arbeitet:

1. Platzieren oder wählen Sie ein Element mit den gewünschten Einstellungen (z. B. einen Auslass mit passender Dimension, Abmessungen, Darstellung und Ebene).
2. Verwenden Sie Parameter aufnehmen (Pipette), um diese Einstellungen auf neue oder bestehende Elemente desselben Werkzeugs zu übertragen, statt jedes einzeln manuell anzupassen.
3. Oder platzieren Sie ein neues Element desselben Typs; es übernimmt automatisch die aufgenommenen Parameter.

 Mehr erfahren

---

Favoriten

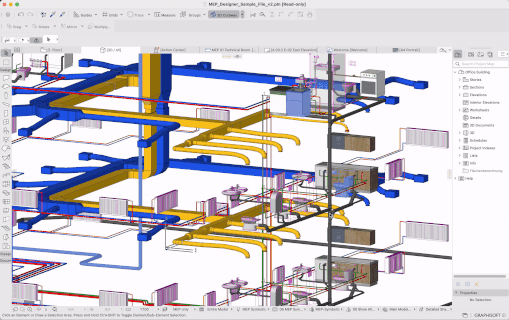

Verwenden Sie Favoriten, um Werkzeug-/Objekt-Einstellungen zu speichern und wieder anzuwenden, die Sie häufig benutzen.

Favoriten werden mit der Projektdatei gespeichert und können zwischen Projekten importiert und exportiert werden.

Warum ist das wichtig?

Zweck: Speichern Sie Ihre büroüblichen HKLSE-Elemente (z. B. typische Armaturen, Einbauten, Auslässe, Geräte) und wenden Sie sie in jedem Projekt oder Ausschnitt wieder an.

Die meisten Büros haben wiederkehrende Elementtypen; mit Favoriten legen Sie diese einmal an und nutzen sie projektübergreifend.

HKLSE-Favoriten anlegen und anwenden: So machen Sie aus einem Element einen Favoriten.

1. Öffnen Sie den HKLSE-Grundriss oder eine beliebige 2D-Ansicht, in der Sie arbeiten möchten; diese wird zum aktiven Inhalt.



2. Wählen Sie das Element (z. B. einen Kanal oder ein Rohr) und öffnen Sie den Einstellungsdialog.

3. Passen Sie alle Parameter so an, dass sie genau Ihrem Standard entsprechen, den Sie speichern möchten.

4. Klicken Sie auf die Schaltfläche Favoriten (Stern-Symbol) in der linken oberen Ecke des Einstellungsdialogs.

5. Klicken Sie auf Neuer Favorit und geben Sie einen klaren, beschreibenden Namen ein).

Mehr erfahren

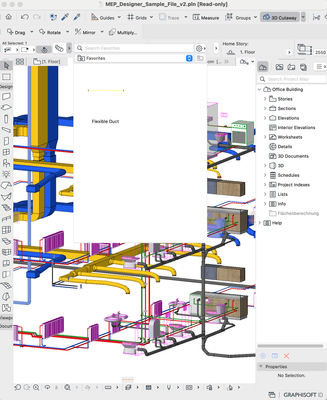

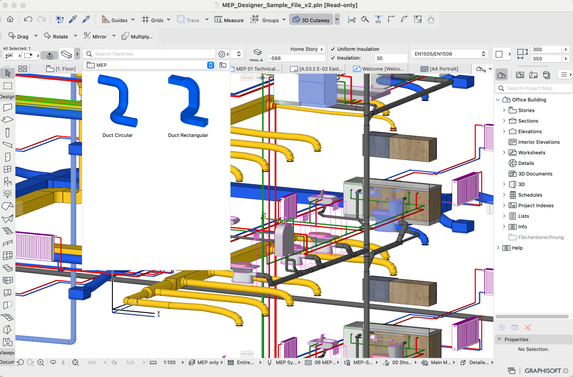

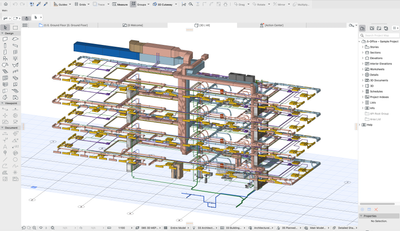

Favoriten im Werkzeugkasten nutzen: In MEP Designer können Sie grafische Favoriten direkt aus dem Werkzeugkasten anwenden – so starten Sie noch schneller mit den richtigen Einstellungen.

Favoriten können mit 2D- oder 3D-Vorschaubildern in verschiedenen Größen angezeigt werden, damit Sie vor dem Platzieren sehen, welches Element Sie verwenden.

Wählen Sie einfach einen Favoriten im Werkzeugkasten und platzieren Sie das Element; jedes neue Element verwendet diese Voreinstellung, bis Sie umschalten.

Mehr erfahren

Tipps: So arbeiten Sie noch effizienter.

• Blenden Sie die Palette über Fenster → Paletten → Favoriten ein und docken Sie sie an einer passenden Stelle an.
• In der Palette können Sie Favoriten auf Basis der aktuellen Auswahl speichern, anwenden, löschen, umbenennen oder neu definieren.
• Verwenden Sie Zusätzliche Einstellungen → Favoriten importieren/exportieren, um Ihre HKLSE-Favoriten zwischen Rechnern oder Projekten zu teilen.
• Mit Favoriten-Parameter… können Sie beim Anwenden eines Favoriten bestimmte Parameter ausschließen (z. B. Geschoss‑abhängige Höhen beibehalten, während alle anderen Einstellungen vereinheitlicht werden) – nützlich, wenn Sie dieselben Favoriten in Projekten mit unterschiedlichen Geschosshöhen einsetzen.

---

Kombination der Funktionen

• Nutzen Sie Transparentpause, um HKLSE-Systeme präzise in Bezug auf das Architektur‑ und Tragwerksmodell zu positionieren.
• Nutzen Sie Parameterübertragung, um Einstellungen aus einem gut konfigurierten Element schnell auf andere zu übernehmen, während Sie den HKLSE-Plan verfeinern.

• Nutzen Sie Favoriten, um eine konsistente Bibliothek von HKLSE-Elementen über Ausschnitte und Projekte hinweg aufzubauen und wiederzuverwenden und so Einrichtungsaufwand während der Testphase zu reduzieren.

---
