Der Tipp dieses Monats entstand aus einer praktischen Modellierungsfrage: Wie lässt sich ein Träger ganz gezielt an einer bestimmten Stelle schneiden – zum Beispiel für einen Plan mit einem individuellen Dachstuhl oder einen komplexen Holzanschluss?
User @Noody wollte wissen, ob sich ein Träger punktgenau zuschneiden lässt. Die Lösung von @Jaime-airc_digital ist unkompliziert.
Was bedeutet das?
Gerade bei Konstruktionselementen wie Holzträgern oder Dachstühlen müssen oft Teilstücke, Kerben oder Anschlusspunkte dargestellt werden. Statt Geometrie zu duplizieren oder Profile aufwendig anzupassen, kann ein Träger ganz einfach mit dem Öffnungs-Werkzeug exakt zugeschnitten werden. So können Sie den Schnitt kontrollieren – und behalten dabei die Funktionalität der Elementeigenschaften und Dokumentations-Werkzeugen.
So funktioniert’s
- Öffnungs-Werkzeug auswählen
Gehen Sie zu Entwurf > Architektonische Werkzeuge > Öffnung (oder verwenden Sie das Öffnungs-Werkzeug im Werkzeugkasten). - Die Öffnung zeichnen

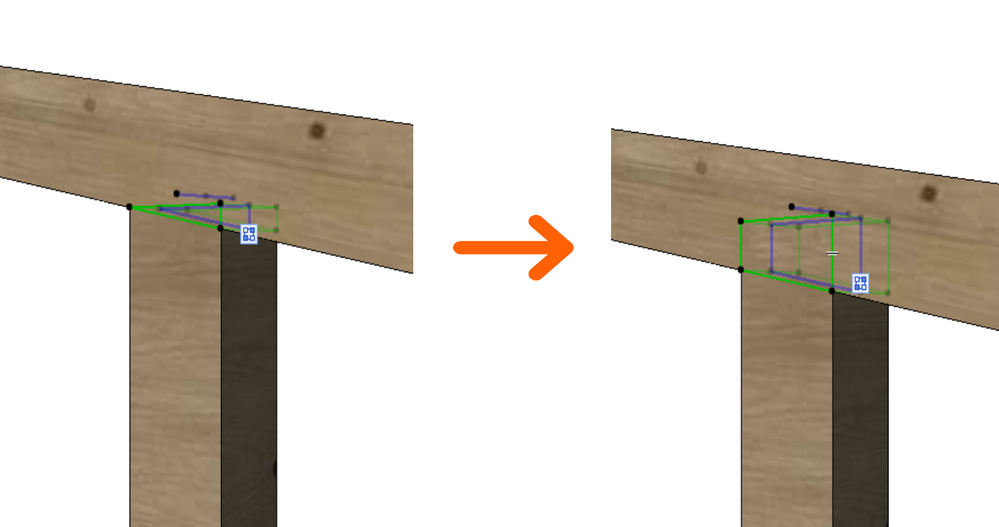

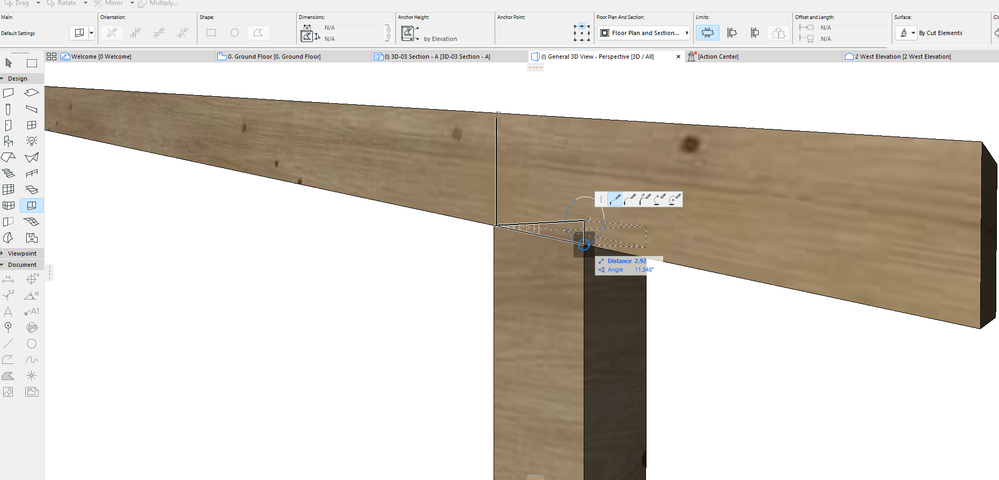

Im Grundriss oder im 3D-Fenster eine rechteckige oder polygonale Öffnung dort platzieren, wo geschnitten werden soll. - Fertig

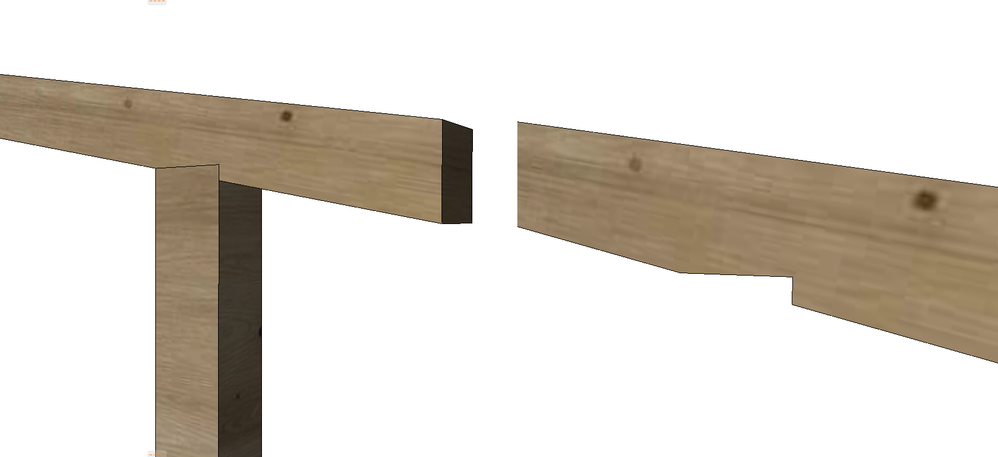

Der Träger wird ganz genau an der gewünschten Stelle geschnitten. Die Öffnung bleibt bearbeitbar, sichtbar in allen Modellansichten und sorgt für präzise Dokumentation – alle Eigenschaften des Trägers bleiben erhalten.
Zusätzliche Tipps zum Öffnungs-Werkzeug
- Mit dem Öffnungs-Werkzeug erstellte Öffnungen sind parametrisch und jederzeit bearbeitbar – Maße und Positionen können also beliebig angepasst werden.
- Auch individuelle Formen und Winkel sind möglich – Sie sind nicht auf rechteckige Schnitte beschränkt.
- Sowohl einzelne Träger als auch mehrere Elemente können gleichzeitig exakt bearbeitet und koordiniert werden.
Danke an @Jaime-airc_digital für diesen schnellen, effektiven Workflow-Tipp! Ein schönes Beispiel, wie man diverse Modellierungsaufgaben mit Archicad Werkzeugen lösen kann.
