Utilizar desenho externo - bloco único?

[diegosprates]

Olá, bom dia. Tudo bem?

Estou realizando um trabalho da faculdade onde preciso criar um anexo para uma edificação existente.

Para que o arquivo não fique pesado, separei ele em 3: edificação existente, urbano e nova edificação.

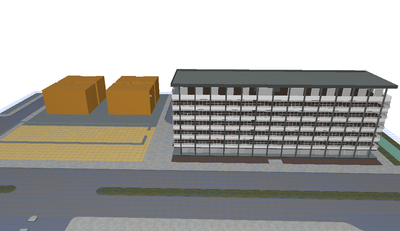

Já terminei de modelar a edificação existente, porém eu gostaria de traze-la para o desenho de urbano para compreender os níveis  adequados para a nova edificação. Tentei trazer como desenho pln, porém os níveis se desencontram e os elementos ficam errados, perdendo toda "configuração". Tentei salvar como objeto, mas salva apenas o primeiro pavimento e não consigo configurar um "snap" para inserir o objeto. SKP, Rhino, 3DS e IFC não deram certo.

A minha ideia, se possível, seria para salvar o desenho especifico em um bloco único, travado, apenas para locar no desenho urbano e ver se as edificações se conversam adequadamente. Seria viável?

Desde já agradeço

Abraço,

Diego

Operating system used: Windows 11

[Kaik Cruz · Accepted solution]

Oi Diego, tudo bem?

Acredito que a melhor abordagem para o seu caso seria utilizar Módulos Associados, já que você tem três arquivos que precisam se conectar e se atualizar conforme o projeto avança.

Uma dica que utilizo muito é: comece criando um "arquivo base", onde você desenvolve a parte de Urbano, incluindo topografia, vias, volumetrias dos edifícios ao redor e o lote. Em seguida, faça uma cópia desse arquivo base para desenvolver o edifício existente. Como você já trabalhou no prédio existente, tente alinhar os níveis antes de associar ou ajuste manualmente o modelo para a altura correta dentro do arquivo base. Na cópia, remova tudo que for desnecessário ou que já esteja no arquivo base. Por fim, faça mais uma cópia para desenvolver o novo edifício, sempre utilizando a folha de trabalho do lote como referência para saber a área exata da posição dos edifícios.

Caso você tenha dúvidas sobre como projetar com módulos associados, deixo alguns links úteis com artigos e tutoriais da Graphisoft Community e da Graphisoft:

https://help.graphisoft.com/AC/26/BRA/_AC26_Help/080_Collaboration/080_Collaboration-58.htm

https://help.graphisoft.com/AC/24/bra/_AC24_Help/080_Collaboration/080_Collaboration-59.htm

https://community.graphisoft.com/t5/Gerenciamento-de-dados-BIM/M%C3%B3dulos-Associados/ta-p/350751

Espero que isso ajude!

Um abraço.
